A szárazföldi Revista Constructiilor teherbírásának dinamikus táblával történő ellenőrzésének módszerei
A dinamikus lemez vizsgálati módszer az a vizsgálati eljárás, amelynek során a talaj maximális F erővel ütést kap, amelyet egy 10 kg súly esése egy r = 15 cm sugarú kör alakú lemezre továbbít. Így meghatározzuk az End dinamikus alakváltozási modulust, amely egy olyan paraméter, amely leírja a talaj deformálhatóságát t időtartamú hatás hatására.
A dinamikus lemezellenőrzési módszer előnyös, amely lehetővé teszi a tesztelt terület egyenletességének fokának gyors becslését.
Ugyanezen felületeken végeztek teszteket Lucas statikus lemezzel, TESTING 30203 PDK-K típusú, olyan teszteket, amelyek lehetővé tették a statikus alakváltozási modulus meghatározását, valamint kompressziós görbék megállapítását kompresszióval, amelyek alapján értékelték a deformációt és a teherbírást. a Földről származó. A kompressziós kompresszió kompressziós vonalaiból (görbékből) meghatároztuk az En1, En2 deformációs modulokat, az En2/En1 arányt, a K0 reakciómodulust és a D tömörítés mértékét.
DINAMIKUS LEMEZ, LEÍRÁS, HASZNÁLAT
Helyszín - leírás
Tanulmányozott célok: csarnok (GF, GF + 1), parkolók, utak és peronok, Ramnicu Valcea-ban.
Geomorfológiai szempontból a vizsgált helyszín az Olt folyó középső keleti teraszán helyezkedik el, felszínén laza homokból, agyagos homokos porokból, állandóan folyó műanyagokból, közepesen vastag kavicsokból, poros agyagokból és ritkán előforduló agyagokból áll. kavics, műanyag vartoose. A helyszínen a talajvíz szintje -3,00 m volt, változó szinttel.
Figyelembe véve a kőzettani felépítést, megalapozták az alapterület javítását a nem kohéziós anyagokból készült párnák megfelelő tömörítésével, egymást követő rétegeken, a tervezők által megállapított paraméterek eléréséig.
A teherbírást, a tömörödés mértékét és a paraméterek egységességét geotechnikai laboratóriumok és engedélyezett alapítványok II.
A munka elvégezve
A tevékenység laboratóriumi meghatározásokból (nedvesség, szemcsésség, módosított Proctor) és terepi meghatározásokból állt, a Lucas-lemezzel történő teherbírási tesztek, a dinamikus lemezes (könnyű dinamikus deflektométer - LWD) vizsgálatok, a tömörítés (mintavétel fóliával - térfogatcserék és összehasonlítás a módosított Proctor-vizsgálatokkal kapott értékekkel).
Laboratóriumi meghatározások
A laboratóriumban a granulált anyag (0-63 előtét) optimális tömörítési jellemzőit a módosított Proctor tesztelésével állapították meg az STAS1913/13-83 szerint, illetve az optimális tömörítési páratartalmat (wopt) és a maximális száraz tömegsűrűséget (gdmax).
A nem kohéziós anyag granulometriáját az STAS 1913/5-85 szabvány szerinti szitálási módszerrel határoztuk meg.
A szemcsés frakciók százalékos eloszlását grafikusan ábrázoltuk a granulometrikus szemilogaritmikus diagramon.
Terepi meghatározások
A terepen, a helyszín különböző területein kísérleti szakaszokat szerveztek annak érdekében, hogy megállapítsák a tömörítés elvégzéséhez szükséges berendezéseket, az elemi rétegek optimális vastagságát, az egyes rétegek minimális áthaladásának számát. Megalakulásuk után a rétegeket a párna vastagságának eléréséig hatékonyan tömörítették.
A munkák során teszteket végeztek a tervező által megállapított paraméterek ellenőrzésére:
- Vizsgálatok könnyű dinamikus lemezzel: a dinamikus alakváltási modul End értékeit kaptuk;
- Vizsgálatok Lucas lemezzel, a DIN 18134: 2012-04 szerint: az elvégzett műveletekből
a kisülés/terhelés meghatározták az lineáris statikus deformációs modulok En1, illetve En2 értékeit; - A mintákat a terepről, az STAS 1913/13-83 szerinti térfogat-pótlási módszerrel vettük, és összehasonlítottuk a módosított Proctor laboratóriumi mintákon kapott értékekkel. A "D" tömörítési fok értékét úgy kaptuk meg, hogy a "gd" száraz tömeget az értékhez viszonyítottuk
maximális száraz tömeg "gdmax".
Módszer a vizsgálat mérésére és végrehajtására dinamikus lemezzel
A vizsgálati módszer dinamikus talajlemezzel (könnyű dinamikus deflektométer - LWD) az a vizsgálati eljárás, amelynek során a talaj maximális Fs erővel kapott ütést kap, ha 10 kg súlyt esik le egy r = 15 cm sugarú körlapra így rövid távú dinamikus terhelés van az ellenőrzött platformon. Ez a módszer meghatározza az End dinamikus alakváltozási modulusát, azt a paramétert, amely leírja a talaj alakváltozhatóságát egy t időtartamú ütközés hatására. Az értéket a lemeztelepítés "s" amplitúdója alapján számítják ki. [1]:
ahol a kör alakú teherlemez sugara a település síkossága.

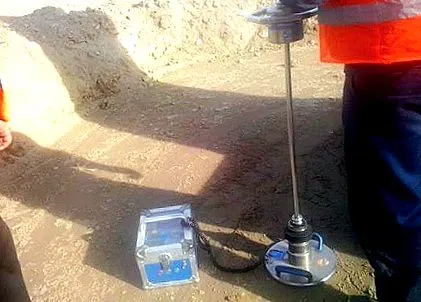

A tesztelésre használt dinamikus lemez (könnyű dinamikus deflektométer - LWD), a TERRATEST 3000 - a gyártó TERRACONTROL, Németország, a következőkből áll:
- merev kör alakú rakodólemez, amelynek átmérője 300 mm és tömege 15 kg;
- rakodóeszköz, amely a következőkből áll: ejtősúly (10 kg), gumihüvellyel védett rugókészlet, vezetőrúd (5 kg, 1140 mm hosszúság) és egy ravasz és rögzítő eszköz, amelynek buborékszintje van a helyes elhelyezéshez a mezőn;
- külső elektronikus elszámolási mérőeszköz, védő fémdobozban elhelyezve.
Töltő adatok:
- Fs legnagyobb ütőerő = 7,07 kN
- A becsapódás időtartama ts = 17 m/s
A gyártó által az ilyen típusú eszközökhöz ajánlott alkalmazási terület 15-70 MN/m2 között van; Ezen értékek között a könnyű dinamikus lemez megfelel az szigorú kalibrálási szabályoknak, az európai előírásoknak megfelelően.
A vizsgálati területet úgy készítettük el, hogy a teherlemez sima felületekre kerüljön, úgy, hogy a lemez teljes felülete érintkezzen a talajjal. Azokon a felületeken, amelyek a felhasznált anyag nem egyenletessége miatt szabálytalanságokat mutattak, vékony, száraz és közepes granulátumú száraz homokréteget raktunk le.
A tesztfelület előkészítése és a teherlemez talajra helyezése után a vezetőrudat függőleges helyzetbe hoztuk, és a buborék szintjét követtük a rakodólemez megfelelő talajon való elhelyezkedése érdekében. A rögzítőeszköz súlyát elengedték a kalibrált magasságból, és minden ütés után megfogták.
Annak érdekében, hogy a tábla tökéletesen érintkezzen a talajjal, a készüléket a gyártó három előzetes teszt elvégzésére állítja be. Az előzetes tesztek után a súlyt ismét háromszor ledobták, megmérték a keletkező telepeket, kiszámolták a három érték átlagát és megszerezték az elektronikus képernyőn megjelenő dinamikus elhajlási modult.
Helyszíni tevékenység
A következő tömörített szerkezetű szektorokat a helyszínen ellenőrizték:
- őrölt cementtel stabilizált (20-40 cm közötti vastagságú változó), előtét (0-63) 40 cm;
- alapozási területek, átadó réteg, előtét 20 cm/georács/előtét 40 cm (rétegvastagság 60 cm);
- meglévő alapok feltöltése, homok keveréke előtéttel és zúzott kővel (0–40) (rétegvastagság 80 cm).
Meghatároztuk, minden szektorra, megállapított pontokban, a Lucas En1, En2, En2/En1, K0, D statikus lemezzel, a dinamikus lemezzel pedig a Lucas lemezzel igazolt területeken, 8 meghatározást végeztünk a séma szerint. tól től 1.ábra.
Az End dinamikus eltérítési modul átlagos értékének kiszámításához a legalacsonyabb és a legmagasabb értékeket kizártuk.
A hitelesített terület egyenletességével kapcsolatos információk megszerzése érdekében a dinamikus lemezes vizsgálatokat 4-5 m-es pontokon végeztük, így az egész terület be volt fedve. Az ezeken a pontokon végződő dinamikus alakváltási modulok értékeit összehasonlítottuk azokkal az átlagokkal, amelyeket a Lucas-lemez meghatározásának pontjain mért értékekből számítottunk. Ezzel párhuzamosan a 2. és 3. szektorból vettünk mintákat térfogat-helyettesítési módszerrel, a tömörítés mértékének igazolására.
Módszer a vizsgálat mérésére és végrehajtására dinamikus lemezzel
A TERRACONTROL, Németország, a TERRATEST 3000 dinamikus kártya gyártója a felhasználói kézikönyvben, amellyel a terméket eladták, javasolja az En1, En2 statikus modulok és az End dinamikus alakváltó modul és a tömörítés mértékének korrelációját 1. táblázat és 2 kivonatok a DIN 18196-ból, ZTVT-StB 95 */ZTVT-StB 94, FGSV AA, 96. október, TP BF-StB B8.3 szakasz és RVS 08.03.04 kiadás, 2008. március 1.
Ajánlott képletek nem kohéziós anyagokhoz:
