Szivattyú kialakítás KSB-vel - a kezdetektől fogva a maximális hatékonyság érdekében
Rendszerének energiatakarékos és költségtakarékos működéséhez a szivattyúk, szerelvények és csővezetékek kialakítása központi szerepet játszik. Itt a hidraulikus rendszer egyes alkotóelemeit az Ön igényeihez igazítják és optimálisan összehangolják egymással. Minden alkalmazáshoz megtaláljuk az optimális megoldást egy konzultáció keretében - és Önnel közös párbeszédben.
Tudjon meg többet a szisztematikus tervezésről a KSB segítségével, vagy válasszon a hasznosak közül Méretezési eszközök.
Szisztematikusan a cél felé
A fokozatos értelmezés
A tervezés akkor éri el a legjobb eredményt, ha világosan meghatározott folyamatot követ. Az egyes lépéseket tudományos tanulmányok, széleskörű szakértelem és több éves tapasztalat segítségével fejlesztették és tökéletesítették. Az elemzési jelentéstől kezdve az egyes alkatrészek tervezésén át az energiahatékony rendszerig - örömmel kísérjük Önt az egész folyamat során.
1. lépés: A rendszer felépítésének meghatározása
Az első lépés a szivattyú optimális kialakítása felé a rendszer felépítésének meghatározása. A terhelési profil és a geodéziai magasság alapján meghatározzuk, hogy melyik működési stílusban hány szivattyút használnak. Változtatható terhelési profil mellett akár 60% -os energiamegtakarítás érhető el a hálózati üzemmódhoz képest, ha a szállítófejet az igényekhez igazítják sebességszabályozással.
2. lépés: Szivattyúk, szerelvények és csövek tervezése
szivattyú
A rendszer felépítésétől függően a szivattyú tervezésének második lépése az alkatrészek kiválasztása: Hálózati üzemben az optimális hidraulikus rendszer maximális hatékonysága a lehető legközelebb van a tényleges működési ponthoz. Ezt egy szorosan beosztott méretű rács teszi lehetővé, és a járókerék elforgatásával támogatja. Fordulatszám-szabályozással a szivattyút a szivattyúk számától és a terhelési profiltól függően választják meg.
Szerelvények
A szerelvények kiválasztásakor fontos, hogy az áramlási sebesség optimális legyen és a csővezeték megfelelő legyen. A KSB szerelvények nagy megtakarításokat tesznek lehetővé, kiváló Zeta értékekkel és egyéb termékfunkciókkal.
Csővezeték
A csővezeték méretezése az energiatakarékos szivattyúrendszer tervezésének része. Különösen fontos figyelembe venni az áramlási sebességeket, a csővezeték tágulását a szivattyú kifúvócsövénél és az anyag megfelelő megválasztását. Az optimális méretezés érdekében meg kell találni a cső súrlódási veszteségei és az anyagfelhasználás közötti gazdasági kompromisszumot.
3. lépés: motorok kiválasztása és automatizálás
A hajtás megválasztása és az automatizálás szintén nagy szerepet játszik a szivattyú helyes kialakításában. Motor koncepciónkkal minden rendszerhez az optimális hajtást biztosítjuk. A terhelési profiltól függően a széles portfolióból kiválaszthatja a motor és az automatika ideális kombinációját. Az Ön igényei mellett természetesen figyelembe vesszük a gazdasági életképesség és az erőforrás-hatékonyság szempontjait is, és megfelelünk az ErP irányelveinek.
KSB SuPremE ® - az energia étrend a rendszeréhez

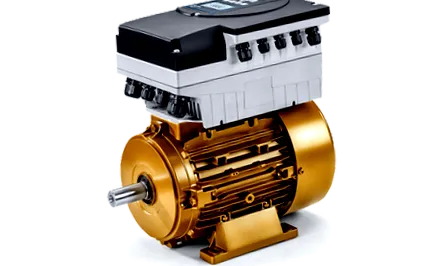

A KSB SuPremE ® -IE4 * motor a világ leghatékonyabb mágnesmentes szivattyúhajtása és a legjobb megoldás egy változó működési pontra. Az IE4 * energiahatékonysági osztályú mágnesmentes szinkron reluktancia motorok lehetővé teszik a maximális energiamegtakarítás elérését, a részleges terhelés tartományában verhetetlenül hatékonyak és kiváló környezeti egyensúlyúak. A hajtástechnika mindenekelőtt a mágneses alkatrészek hiányával imponál - és legalább olyan magas energiahatékonysággal, mint az állandó mágneses szinkron motor (PMSM). További előnyök a PMSM-mel szemben:
- Nagyobb hatékonyság a részterhelési tartományban
- Nincs demagnetizálás veszélye
- A rotor kisebb tömegű tehetetlensége
- Alacsonyabb üzemi hőmérséklet
- robusztus
* IE4 az IEC (CD) 60034-30 Ed szerint. 2
IE4 aszinkron motor

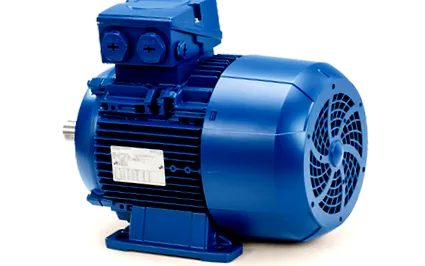

A statikus terhelési profilok maximális energiatakarékossága érdekében az IE4 hatékonysági osztályú aszinkron motort javasoljuk. Különösen a folyamatos használatú szivattyúk esetén magasabb hosszú távú megtakarítások születhetnek, még akkor is, ha a hosszabb amortizációs időszakot figyelembe vesszük.
IE3 aszinkron motor - a szabvány

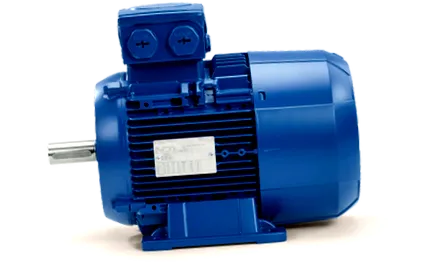

A nem szabályozott aszinkron motor általában a legjobb megoldás, ha nagy teljesítményű, statikus működési ponttal rendelkező hajtástechnikára van szükség. A KSB IE3 motorjai alapkivitelben robusztusak és hatékonyak, beindíthatók és megfelelnek a jelenlegi törvényi előírásoknak.
A KSB házon belül kifejlesztett Amarex KRT merülő motorjai az IE3 hatékonysági osztály követelményeinek is megfelelnek. *
* Az IEC 60034-30 szabvány nem kötelező a merülő motorokra.
IE2 aszinkron motor
Az EU-n belül a frekvenciaváltóval történő működést előírják az IE2 aszinkron motor számára, amelynek névleges teljesítménye meghaladja a 7,5 kW-ot. Fordulatszám-szabályozással alkalmas változó terhelési profilokhoz, de a szinkron reluktancia motorhoz képest kevésbé energia- és erőforrás-hatékony.
A PumpDrive segítségével az IE2 motor a megfelelő megoldás, ha 45 kW feletti motor teljesítményre, megkerülő képességre vagy robbanásvédelemre van szükség. Alacsony üzemóraszám mellett a leggazdaságosabb megoldás lehet frekvenciaváltó nélkül és az EU-n kívül is.
Állandó mágneses szinkron hajtások
Az állandó mágneses szinkronmotor ideális hajtástechnika nedves üzemű szivattyúkhoz, amelyek nagy hézaggal rendelkeznek a rotor és az állórész között.
A KSB fűtőcirkulációs szivattyúja integrált fordulatszám-szabályozóval rendelkezik, és így automatikusan a szükséglethez igazítja a teljesítményt. Az Eco-Mode segítségével a vezetési stílus még jobban alkalmazkodik a terhelési profilhoz, és ezáltal a legnagyobb megtakarítás érhető el - a leadási sebesség felére csökkentésével további 40% -os energia takarítható meg az arányos nyomásszabályozáshoz képest.
Az UMA-S szinkron motorral az UPA sorozat merülő motoros szivattyúinak erőteljes motorja van, amely kiemelkedik az energiahatékonyságról.
A nagy teljesítménysűrűség miatt az UMA-S akár 12% energiát is megtakarít, ezért költségeket vet fel a hagyományos aszinkron motorokhoz képest. Mivel a motort egy frekvenciaváltóval együtt működtetjük, a működési pont változtatható beállítása szintén jelentősen nagyobb megtakarítást érhet el.
