Az LCD figyeli a technológiákat és a fontos funkciókat
Azt hiszem, az ide járók többségének már van LCD monitorja vagy tévéje a ház körül. És ha nem tartozik ebbe a kategóriába, akkor is rendelkezik LCD képernyős mobiltelefonnal. De mi az LCD képernyő? Mit tud ő csinálni? Hogyan áll össze? Melyek a technológiák mögötte, amelyek annyira áhítottak? Megpróbálom megválaszolni a kérdéseket egy rövid értekezéssel az LCD-n.
Mit jelent az LCD és mit kell enni?
Az LCD folyadékkristályos, románul pedig folyadékkristályos kijelzőt jelent. Ez valójában egy panel, amely számos színes (monokróm) cellából (képpontból) áll, folyadékkristályokkal töltve meg, és egy forrás (LED-ek, neonfények, izzók stb.) Megvilágítják. Minden pixel két másik rétegből álló molekularétegből áll, amelyek az elektródák helyét foglalják el, és amelyeket kettő vagy több polarizáló szűrő megdupláz. Az elektródákon keresztüli elektromos áram alkalmazásával a folyadékkristályok rétege átenged bizonyos mennyiségű fényt.. A színes képernyőkön minden képpont három cellára oszlik, amelyekben a folyadék vörös, zöld és kék színű (RGB). Minden pixel vezérelhető. Így sok olyan színt kaphat, amelyek a képernyőn megjelenő képet alkotják.
Passzív és aktív mátrix
A zsebszámítógép-képernyők vagy a régi laptop-monitorok a passzív mátrix elvén működnek. Minden pixelsornak és oszlopnak egyetlen áramköre van. A pixel elrendezése a hajók játékához hasonlóan történik, megadva azt a sort és oszlopot, amelyen található. A megjelenítési folyamat nehézkes, ezért a válaszidő és a kontraszt nagy problémát jelentett a régi képernyőkön.
A modern képernyők az aktív mátrix elvét alkalmazzák. Ez úgy történik, hogy a folyadékkristályos szendvicsre, valamint a szín- és polarizációs szűrőkre polimer felületre nyomtatott tranzisztorréteget viszünk fel. A réteget hívják TFT (vékony film tranzisztorok). Így minden pixelt egy tranzisztor táplál, és egyedileg vezérelhető, anélkül, hogy szükség lenne a hajós játékra, amiről beszéltünk. A képmegjelenítés során az egyes pixelsorok egyenként aktiválódnak, az oszlopokon meghívott pixelektől függően. Amikor a kép megváltozik, megjelenik az új, kezdve az első sorral és folytatva az utolsóig.
Az aktív mátrixokban alkalmazott technológiák
Eddig nyugodtan, de röviden leírtam, hogyan működik egy aktív mátrix képernyő, a TFT-t, amelyet minden üzletben megtalál. De sehol nem mondja meg, hogy milyen speciális technológiák épülnek be az aktív mátrixba.
A TN-képernyők folyadékkristályos elemeket tartalmaznak, amelyeket elektromos áramra alkalmazva bizonyos fokig meg lehet csavarni vagy ki lehet igazítani, hogy átengedje a fényt. Ha nincs áram, akkor a fény szabadon átjuthat a cellákon. A módszert a legtöbb zsebszámítógép-képernyőn, az egyszerű kijelzőkön, de a legtöbb LCD-képernyőn, például tévékben vagy számítógépes monitorokban is alkalmazzák, és nagyon hatékony, mert így a folyadékkristályok sokkal gyorsabban vezérelhetők és könnyebben bővülhetnek. a nekik kiosztott terület. A mai TN képernyőkre adott válaszidő elérte a 2 ms GTG-t (vagy G2G - szürke-szürke - a szürke egyik árnyalatától a másik szürke árnyalatáig).

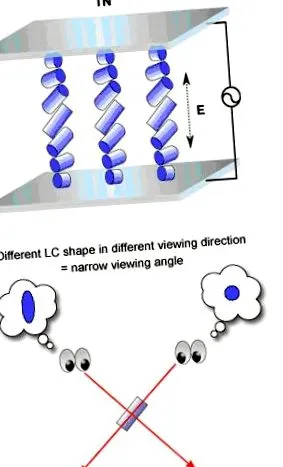

A TN LCD tömb felépítése
Egy LCD technológia, amely vízszintes irányba igazítja a folyadékkristályos cellákat. Ily módon az elektromos áram a kristály mindkét végére hat, de ezért szükséges, hogy minden pixel két tranzisztorral legyen ellátva. A technológiát azért hozták létre, hogy javítsa az LCD-k látószögét, de a színét is. Az IPS technológia problémája éppen az a két tranzisztor volt, amely elzárta a képernyő mögül érkező fény egy részét, és ezért a kontrasztot. Az IPS azonban sokat fejlődött az elmúlt években, és ezeket a problémákat fokozatosan megszüntették.

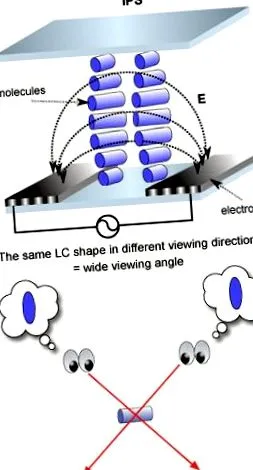

Az IPS LCD mátrix felépítése
A függőleges igazítás forradalmat jelentett az LCD mezőben. Ez az LCD képernyő egy olyan formája, ahol a folyadékkristályok természetesen függőlegesen vannak orientálva, és a tájolásukhoz már nincs szükségük tranzisztorra. Ha nem vezet be elektromos áramot, a cella merőleges marad az elektróda szubsztrátumra, a fekete ernyőt a helyén hagyva. Ha elektromos áramot alkalmaznak, a cella vízszintes, párhuzamos helyzetben tájékozódik az elektróda hordozóján, így a képernyő fehér lesz. A VA révén nagyon jó látószögeket sikerült elérni, de sokkal intenzívebb fekete tónust is az LCD képernyőkön.

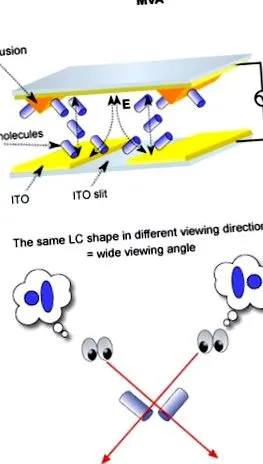

Az MVA LCD tömb felépítése
A VA-ból származtatták az MVA (Multi-domain Vertical Alignment - a Fujitsu által kifejlesztett), a PVA (Patterned Vertical Alignment - a Samsung által kifejlesztett) és az ASV (Advanced Super View) technológiákat, amelyek sokkal jobb teljesítményt nyújtottak az LCD-knek a kontrasztarány szempontjából. és kolorisztika.
További részletek az LCD mátrixokról itt és itt találhatók.
Fontos LCD-funkciók
Felbontás: A képernyő vízszintes képpontjainak száma szorozva a függőlegessel jelöli az LCD képernyő felbontását.
Kontraszt: A fényerő különbsége a képernyő legfényesebb képpontja és a legsötétebb között
Válaszidő: Az az idő, amely ahhoz szükséges, hogy a pixel fekete-ről fehérre és vissza fekete-re váltson. Manapság a mérést a szürke két árnyalata között végzik, és ezek kiválasztása lehetőleg önkényes lehet.
Remélem, hogy az anyag hasznos, és ha észrevétele vagy kérdése van, hagyja alább aggodalom nélkül.
