Egyszerű módja annak, hogy megértsük a LED-ek Vf-jét a megfelelő ellenállás kiválasztása érdekében

Kíváncsi voltam, hogyan lehet a legegyszerűbben meghatározni egy LED előremenő feszültségét mérőeszközök segítségével. Tudom, hogy feltételezhetjük, hogy a piros LED-ek 1,8–2,2 V körüli feszültséggel rendelkeznek, és hasonló információkkal rendelkezünk a többi LED-színről is, de arra gondoltam, hogy lehetséges-e megoldást találni anélkül, hogy ezt feltételezném.

Több LED-et vettem, amelyek adatlapja nem tartalmaz adatlapot. Ezért ezt az információt gyakorlatként szeretném rögzíteni. (Tanulok)

A legtöbb válasz, amit látok, azzal kezdődik, hogy a LED-et sorosan csatlakoztatom egy ellenálláshoz, de szeretnék megbizonyosodni arról, hogy az ellenállás megfelelő, mielőtt csatlakoztatom.

Egyetértek a többiekkel itt. túl sokat próbálsz.

Mint mások említették, a fénykibocsátó dióda közvetlen cseppje eltér az előfeszültségétől, de szinte minden olyan alkalmazás esetében, amelyet a hobbi kezelni fog, nem kell aggódnia.

Szinte az összes hordozható multiméter dióda beállítással rendelkezik. Megmondja a dióda előremenő feszültségét a mérő teszt előfeszültségénél (általában néhány mA). Ez nagyon gyorsan eljut a megfelelő stadionba.

A LED-ek előrefelé esésének meghatározása (egyszerű módszer)

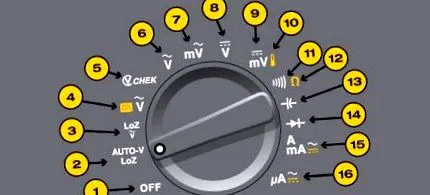

  1. Állítsa a mérőt a dióda beállításra (azaz # 14 ezen a képen).

annak

  1. Csatlakoztassa a LED-et a mérő vezetékeihez, ellenőrizve a helyes polaritást
  2. A multiméter előreesést jelez (általában 1V-3V a legtöbb jelzőfénynél.) Vegye figyelembe, hogy a jelző kigyulladhat.

Most, hogy megvan a LED előre történő feszültségesése, meghatározhatja, hogy a "húr" minden másnak mekkora feszültségre lesz szüksége. Nagyon egyszerű áramköröknél ez csak egy korlátozó ellenállás lehet. Bonyolultabb áramkörök esetén ez lehet egy bipoláris vagy terepi hatású tranzisztor, vagy valami ezoterikusabb. Mindkét esetben: a soros áramkör feszültsége megoszlik az áramkör összes eleme között. Tegyük fel, hogy egy nagyon egyszerű áramkör piros LED-del, ellenállással és tápegységgel rendelkezik.
