Erkélyes erőmű, erkély modul a SonnStrom-tól
Az erkélyes erőmű a legköltséghatékonyabb módja annak, hogy legálisan legyártja a zöld villamos energiát saját maga és felhasználja otthoni hálózatában. Így optimalizálható az önfogyasztás és csökkenthető a villanyszámla. Az elektromos elosztó vagy a mérő dobozának drága módosítása, mint a nagyobb fotovoltaikus rendszereknél, itt nem szükséges, mivel az eszközök csatlakoztathatók a végső áramkörhöz.

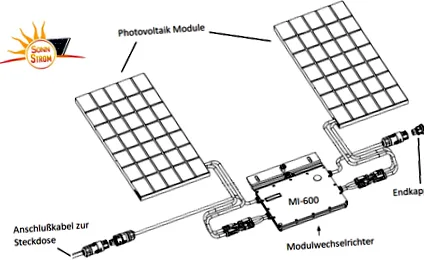

Hogyan épül fel egy erkélyes erőmű?
Az erkélyes erőmű egy vagy két fotovoltaikus modulból áll, modul inverterrel. Ezután a mikroinvertert dugják be az aljzatba. A közeli fogyasztókat (akvárium, mosógép, hűtőszekrény stb.) Ezután közvetlenül a saját termelésű villamos energiával látják el, ami azt jelenti, hogy a mérő lassabban forog és csökken a villanyszámla.
A PV modulok inverterhez csatlakoztatása gyerekjáték, mivel a dugók védettek a polaritás megfordulása ellen. Csak a modulok plusz és mínusz kábeleit kell a megfelelő bemeneti dugókkal összekötni. Az előre konfigurált csatlakozókábel csatlakozik a mikroinverterhez. Helyezze a zárósapkát a csatlakozó húrra más modul inverterekhez, és kész.
Hol kell felszerelni a mikrováltót, ha úgy döntök, hogy a cseréptetőre szerelem?
A moduláris invertereket úgy tervezték, hogy megbirkózzanak a szabadban zajló környezeti feltételekkel. A moduláris inverter belsejében lévő alkatrészek általában tokozva vannak. Tehát az eső nem befolyásolja az invertert. Ahogy a neve is sugallja, a moduláris inverterek közvetlenül a PV modulhoz vannak csatlakoztatva. Ami a tetőn történő felszerelést illeti, a mikroinvertert az alumínium sínre csavarják, és csatlakoztatják a modulokhoz (hasonlóan a SolarEdge teljesítményoptimalizálókhoz). Ezután a modulok a mikro inverter felett helyezkednek el, és a sínre vannak szorítva. Egyébként 4 egyenáramú napkábelt kellene vezetni a tetőn. Tehát csak a váltóáramú vezeték táplálja az utolsó áramkört.
Regisztrálnom kell az erkélyes naprendszeremet?
Rövid válasz: igen. A legtöbb energiaszolgáltató/közüzem egyszerűsített űrlapot hozott létre a letöltéshez. Ezek a többnyire egyoldalú formák általában csak az üzem helyének és a növény méretének megadását igénylik. Ezenkívül van regisztráció a piac törzsadat-nyilvántartásában. További információkat a jobb oldali oszlopban talál.
Teljesítményhatár: erkélyes erőmű 600W
Az erkélyes erőművek jelenlegi teljesítménykorlátja 600 W-os előremenő teljesítmény. Ez azt jelenti, hogy az inverter legfeljebb 600 W-ot táplálhat a ház hálózatába. Az MI-600 esetében ez a helyzet.
A modul kimenete mindenképpen nagyobb lehet, mivel az inverter (MI-600) maximum 600 W-ot tud táplálni. Ha csak két 300 W-os modult használnának az erkélyes erőműben, akkor nagyon nehéz vagy akár egyáltalán lehetetlen elérni a 600 W-ot. A modulok a megadott névleges teljesítményt adják át STC körülmények között. Ez azt jelenti, hogy 1000W/m² napsugárzás és 25 ° C-os cellahőmérséklet. Mivel a fotovoltaikus modulok nyáron valódi körülmények között általában 70 ° C körüli hőmérsékletre emelkednek, csökken a feszültség és ezzel együtt a kimenet is. A moduláris inverter 600 W-os potenciálját csak 300 W feletti erősebb modulok felhasználásával lehet kihasználni. Gyenge megvilágítás mellett egy erősebb modul is jobb teljesítményt nyújt.
Erkélyes erőmű tárolóval
A mini naprendszerrel termelt villamos energia tárolásának gondolata kezdetben ésszerűnek és helyesnek tűnik. Tárolási rendszerrel a felesleges villamos energiát el lehetne tárolni, és nem lehet odaadni az energiaszolgáltatónak. A backstopos számlálók úgysem rögzítik a betáplált áramot. Kétirányú mérők esetében az erkélyrendszer nyilvántartásba vételekor általában elfogadják a fizetéstől való lemondást.
A tárolás kihívása, hogy a tárolónak tudnia kell, mit kell tennie. Tárolni kell-e az energiát, ha igen, mennyit kell vagy lemerítenie kell a tárolóegységet. Ez csak akkor lehetséges, ha a házfogyasztást a mérőóra rögzíti. A további mérőeszközök és kommunikációs útvonalak a mérőegységtől a tárolóig gyorsan pénzügyileg vonzóvá teszik az ötletet, és további bürokratikus regisztrációkat igényelnek.
Hogyan működik valójában a hírcsatornával?
A normál házi kapcsolatnak 3 fázisa van (L1, L2 és L3). A mikroinverter egyfázisú generátor, és a három fázis egyikéhez van csatlakoztatva. De hogyan tudja biztosítani, hogy az elektromos áram elfogyjon magában a házban, ha ebben a fázisban nem működtetek semmilyen terhelést, vagy ha nem vesznek teljes energiát? A mérő rögzíti a teljes áramot. Ha az energiát fizikailag táplálják be a hálózatba abban a fázisban, ahol a mikroinvertert csatlakoztatják, de a másik két fázishoz áramot vesznek fel, a mérő ezt teljes egészében kiértékeli.
Példa: a mikro inverter 400 W-ot generál. A betáplálási szakaszban azonban csak 150 W-ot fogyasztanak. Fizikailag ezután 250 W-ot táplálnak be a hálózatba. De ha a másik két fázisban 300 W-ot fogyasztanak, akkor a mérő összesen csak 50 W-ot vesz fel.
Melyik invertert használjam?
Az Envertech EVT560 sokféle plug-in szolár eszközt kínál. Az EVT560 maximális teljesítménye 560 W, és nem meríti ki a megengedett 600 W teljesítménypotenciált. A moduláris inverter teljesítményadataihoz csak kábellel lehet hozzáférni. A SonnStrom a Hoymiles MI-600 mellett döntött, mert a 600 W teljesítmény megfelel a jelenleg érvényes követelménynek (maximális 600 W előtolási teljesítmény), és a felügyelet nem bonyolult a WLAN-on keresztül (DTU-W100 bot). Újdonság a kínálatban a HUAYU HY-600-Pro, szintén 600 W előtolással, az adatgyűjtő már be van építve, és nincs szükség további hardverekre, például DTU-ra.
Különösen modulonként 300 W feletti modul teljesítmény mellett nagyobb teljesítményű modul inverterek használhatók a modulok extra teljesítményének kihasználására. A Hoymiles esetében például az MI-700 van a tartományában. Az MI-700 azonban meghaladja a 600 W-os határt 700 W-os előremenővel, ezért nem felel meg.
Az alábbi áttekintés betekintést nyújt a jelenleg rendelkezésre álló moduláris inverterekbe.
Milyen rendszerméretek vannak?
A rendszer mérete alapvetően 3 kategóriába sorolható:
1. Erkély modul 325W - 1 fotovoltaikus modul (325W) 350W váltakozó áramú tápfeszültséggel
2. Erkélyes erőmű 700W - 2 fotovoltaikus modul (350W) 600W AC tápfeszültséggel
3. 1400 W-os erkélyes erőmű - 4 db fotovoltaikus modul (350 W) 1200 W-os váltakozó áramú tápfeszültséggel
a garázs tetején található két 700 W-os erkélyes erőmű látja el a szomszédos lakóépület lakóegységeit
