Hogyan kell felhívni a külső csatornát

»Nyomkövetés. A külső feltárások megkezdése előtt először felismerik a földterületet, hogy a pályán meghatározzák a projektben előírt csővezetékek nyomvonalát. Ebből az alkalomból ellenőrizzük a projekt összhangját a valós helyzettel. Bármilyen észlelt eltérést be kell jelenteni a munka tervezőjének a szükséges intézkedések megtétele érdekében.

»Ezután az árkok tengelyeit a földre húzzák, amelyeket rönkök (csákányok) jelölnek, távolról a földbe verték. A pólusok vonala tehát meghatározza az árok tengelyét, amely megfelel az árokba temetkező cső tengelyének.

»Az egyenes vonal (igazítás) terepen lévő tereptárgyak segítségével történő létrehozásának műveletét cövekelésnek, az egyenes cövekekkel történő jelölését piketteknek nevezzük. Sok építtető rágás helyett húzzon húrt a 2 rönk közé, és az árok tengelyét meghatározó ólomhuzal segítségével csak azt, hogy ez a megoldás különösen hosszú hosszúság esetén, vagy ha aznap fúj a szél, kudarcot vall.

»Azon útvonal azon pontjait, ahol a csőből való elágazások és az aknák középpontjai megvalósulnak, a rajzolt tengelyen, a projektben megadott távolságokon végzett mérések határozzák meg, és azokat a talajon tét jelöli.

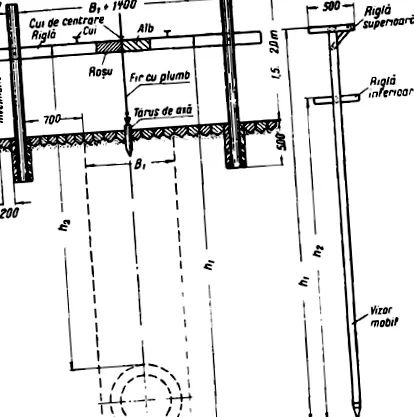

»Ha a cső beépítésekor bizonyos meredekséget kell betartani, különösen a csatorna csöveknél, ahol a lejtés kötelező, akkor az árok tengelyének hosszának meghúzása után következik a cső tengelyének profilos megvalósulása, amely a uralkodók felkutatása. A nyomkövető vonalzó egy vízszintes tábla, amelyet a szélén, az árok tengelyén keresztirányban helyeznek el, két oszlopra szegekkel rögzítenek, és az árok mindkét oldalán körülbelül 50 cm mélységben és a legalább 70 cm-re az árok szélétől.

»Az uralkodók legfeljebb 100 m távolságra vannak egymástól, és mindenképpen azokon a pontokon, ahol a kéményeket végrehajtják.

»Javasoljuk, hogy azokon a pontokon, ahol a nyomkövető vonalzók vannak elhelyezve, az oszlopokat az árok tengelyében verték fel.

»Minden vonalzó felső felületén az ólomhuzal segítségével átkerül a pólus által megjelölt horony tengelye, és ezen a ponton egy vonalat hívnak egy szegre, amelyet központosító szegnek neveznek.

»Az összes vonalzónak egy magasságban kell lennie az elvégzendő árok aljától, hogy pontosan végrehajtott szintező művelettel helyezzék el őket. A nyomvonalak tehát egy referenciasíkot képeznek, amelyhez képest az árok vagy a cső mélységét megmérik. Húzzon egy húrt a vonalzók központosító szegei közé, és párhuzamos lesz az árok aljával vagy a cső gerincével.

»A központosító köröm egyik oldalán a vonalzót 50-60 cm távolságra fehér festékkel, a másik oldalát vörös festékkel festik úgy, hogy az egyik vonalzó színe felváltva a következő vonalzóéval (fehér vonalzónál balra, a következő vonalzón fehér a jobb oldalon).

»A központosító szög mindkét oldalán minden vonalzót egyenlő távolságra verünk, egy szöget, amely meghatározza a projektben jelzett horony szélességét. Huzalokat vagy húrokat nyújtva két szomszédos vonalzó körme között, most megrajzolhatja a projektben megadott árok szélességét.

»A központosító körmök és a vonalzó helyzetét rendszeresen, minden esetben ellenőrizni kell, ha gyanítható, hogy az vonalzókat elmozdították.

»Az árok és a cső pontos mélységének ellenőrzéséhez és megállapításához a mobil szemellenzőt (keresztet) alkalmazzuk, a nyomkövető vonalzók alkotják az úgynevezett rögzített ellenzőket.

»A mobil keresőt felül két vízszintes vonalzóval látják el, a célzás két szintjére; az árok aljára, amikor a felső vonalzót célozzák, és a cső gerincére az alsó vonalzót használják.

»A kivégzett árok mélységét úgy ellenőrizzük, hogy a mobil látványt az árok különböző pontjaira helyezzük két nyomkövető vonalzó közé. A mélység megfelelő, ha az egyik oldalról a két rajzos vonalzót és a mobil kereső felső vonalát látjuk, ugyanabban a síkban lesznek.
