Hogyan lehet összekapcsolni a leállítást a videóval?
Hogyan lehet összekapcsolni a kikapcsolást - utasítás videóval
A kikapcsolás a legegyszerűbb elektromos kapcsolási módszer, amelyet háztartásainkban alkalmaznak, amikor egy fogyasztót, például egy lámpát szeretne egy pontról kapcsolni. A kapcsoló csatlakoztatása szintén nem jelent nagy kihívást egy tapasztalt barkácsoló számára. Ebben a cikkben azonnal várakozás arra, hogy hol szokták használni a kapcsolót, hogyan kapcsolhatja be a kapcsolót és mire van szüksége a tanultak megvalósításához.
Mindannyiótoknak, akik lusták olvasni, ez működik ITT közvetlenül az utasítás videóra.
Mivel ennél a kapcsolási változatnál a világítás csak egy pontról van bekapcsolva, a kikapcsoló általában a szoba ajtaján található, így közvetlenül be- vagy kikapcsolhatja a lámpát, amikor belép vagy a szobából kilép.
Megszakító használható például:
Fontos: Sokan folyamatosan kérdezik tőlünk, hogyan tovább gyorsan és egyszerűen megértheti, sikeresen megtervezheti és kivitelezheti az elektromos telepítést képesnek lenni. Ezért írtunk egy rövid, kompakt könyvet, amely aprólékos részletességgel bemutatja az elektromos telepítés 5 alapvető építőelemét (kezdőknek és haladóknak egyaránt alkalmas). Már több mint 6833 embernek segített rendkívül. Ez az új és egyedülálló könyv csak korlátozott ideig érhető el teljesen (kattintson ide) .
Általános információ:
Az elektromos rendszereken végzett munka életveszélyes. Ezért jogi okokból szeretnénk kifejezetten felhívni a figyelmet arra, hogy ezen a weboldalon minden cikk és magyarázat kép formájában és írásban nem helyettesíti az elektromos rendszer telepítésére vonatkozó teljes utasításokat. Így az itt közzétett cikkek csak tippekként, javaslatokként és segítségként használhatók.
A weboldal üzemeltetőjeként nem vállalunk felelősséget sem anyagi kárért, sem személyi sérülésért, a weboldalra visszavezethető helytelen vagy nem megfelelő kialakítások és telepítések esetén.
Be-ki kapcsoló szerkezete
INFO: Gyakran előfordul, hogy kapcsoló helyett kapcsolót használnak. A billenőkapcsoló helyzete attól függ, hogy melyik kimeneti terminált használják. Példánkban a kikapcsoláshoz a szokásos három érintkezőjével rendelkező váltókapcsolót is használjuk.

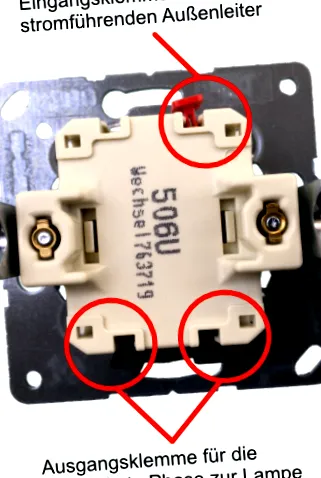

A kikapcsoló egy úgynevezett billenőkapcsoló, szokásos két be- és kikapcsolási helyzetével. Ha megnézi a megszakító hátulját, két csatlakozót talál.
Kapcsolat (1) piros műanyag zászlóval jelölve, mint a tápvezeték külső vezetőjének (áramvezető vezeték) bemeneti csatlakozója és Kapcsolat (2) kimeneti terminálként, a lámpához való csatlakozáshoz lámpavezetékkel.
Csatlakoztassa a kapcsolót - amire szükség van?
A kikapcsolás csatlakoztatása a legegyszerűbb az összes kapcsolási típus közül, és kevesebb, mint 10 perc alatt megvalósítható. A megvalósításhoz természetesen megfelelő eszközökre és anyagokra van szükség. A megszakító csatlakoztatásához a következő listában található:
Eszköz:
Anyagköltségek:
A telepítés megkezdése előtt azt tanácsoljuk, hogy tartsa be az elektromos telepítésre vonatkozó 5 biztonsági előírást, és csak feszültségmentes elektromos rendszereken dolgozzon.
Lépésről lépésre

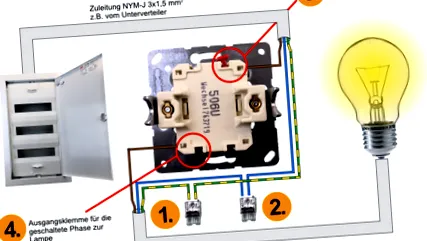

Ahhoz, hogy lámpát a kikapcsolóval kapcsolhasson, két vonalra van szükség. Egy vonal (NYM-J 3 × 1,5) a csatlakozódoboztól a villanykapcsoló süllyesztett vagy üreges fali aljzatáig. A második vonal (NYM-J 3 × 1,5) összekapcsolja a kapcsolót a lámpával. Miután a vezetékeket lefektették, az egyes huzalok használatához le kell szalagolni az NYM vezetékek szigetelőhüvelyét; a huzalvágó ideális segítő.
- Húzza le a szigetelést a kapcsolószekrény két sárga/zöld védővezetékéről (PE) (kb. 1 cm), és csatlakoztassa őket egy Wago terminálhoz.
- Ugyanezt a folyamatot végezzük a kapcsolószekrényben található semleges vezetővel (N). Ezután mindkét csatlakozás elhelyezhető a doboz alján.
- Húzza le a külső vezetéket (fázist) és dugja be a kikapcsoló/váltókapcsoló bemeneti csatlakozójába. Itt piros zászlóval jelölve.
- Most húzza le a kapcsolt fázist is, és vezesse a kimenő nyílásba (ha váltókapcsolót használnak, a kimeneti terminál kiválasztása dönt a be- és kikapcsolási helyzetről).
- Az ötödik és egyben utolsó lépésben rögzítjük a kapcsolót (a vízben) a szerelődobozban, és rögzítjük a villanykapcsoló keretet és billenőt.
