Hűtőszekrény javítása saratov khsh-85

Hűtőszekrény "Saratov-2" KHSH-85

Hűtőberendezés

Ezt a hűtőszekrényt évek óta gyártják hazánkban. Jelenleg megszűnt, de a nyilvánosság használja. A hűtőszekrény téglalap alakú. A szekrény felső része lapos, zománcozott fapadlóval. A belső ajtópanelben nincsenek polcok. Hűtőszekrény világítás nélkül. A szekrény alján van egy kompresszoros rekesz, ezért megnő a hűtőszekrény mérete. A fagyasztórekesz kis térfogattal rendelkezik. Rozsdamentes acél párologtató. A hűtőszekrény belső kamráját szilikát zománc borítja. Ez a bevonat nem érzékeny a különféle mosószerekre. A hűtőszekrény ajtaján külső retesz van.

Hűtőszekrény javítása

A hűtőegység cseréje.

Távolítsa el a szellőzőkamra fedelét, csavarja le a csavarokat, és nyissa ki a párologtató hátsó nyílását. Távolítsa el az egység keretét a házhoz rögzítő négy csavart és a párologtató rögzítő csavarját. Távolítsa el a régi egységet, és cserélje ki az újat.

Termosztát csere.

Nyissa ki a hűtőszekrény ajtaját, távolítsa el a két árnyékoló termosztát rögzítő csavarját, és távolítsa el a főzőlappal együtt. Lazítsa meg a két csapon lévő csavarokat, és dugja be a kapilláris cső termosztátját az elpárologtatóba, és húzza a csövet a házba a termosztát belsejében lévő felső díszcsíkon keresztül. Távolítsa el a csavart a termosztát kapocsfedeléből, és húzza ki a vezetékeket. Csatlakoztassa a kábeleket az új termosztát csatlakozóihoz és szerelje vissza.

Termosztát beállítása.

Állítsa a termosztát gombját "Normál" helyzetbe, és vegye ki. 2 mm-es pengével ellátott csavarhúzót helyezünk a hőszabályozó tengelyének lyukába, és a beállító csavar résébe.

Ha a hűtőszekrény túl hideg, fordítsa el az óramutató járásával ellentétes irányú beállító csavart 1/4 fordulattal. Ellenőrizze a hűtőszekrény üzemmódját, és ha szükséges, forgassa el a beállító csavart még egy 1/4-es elfordítással. Addig állítsa be a beállítást, amíg a kívánt eredményt el nem éri. Ha a hűtőszekrény túl hideg és a termékek megfagynak, még a szekrény alján is, a beállító csavart ugyanabban a sorrendben kell az óramutató járásával megegyező irányba forgatni.

Ha a motorháztető kinyúlik a termosztát kapilláriscsövéből, a hűtőszekrény nem fog működni, mert a termosztát érintkezői nyitva vannak és nem állíthatók be. Ha a hűtőközeg leeresztése részleges, és a termosztát nem állítható, akkor azt ki kell cserélni.

A "Saratov-2" hűtőszekrény lehetséges meghibásodása és ártalmatlanításának módjai

Verés, növekvő zaj, jég kiolvasztása a párologtatón, a kompresszor kimeneti csőjének és a kondenzátorcső tetejének a hőmérséklete szobahőmérsékletre esett.

Nedvesség fagyása a kapilláris csőben

Adagoló kulcs segítségével adjon 3-4 cm3 metanolt a hűtőegységhez, ha a szárító patron nem szilikagél és a párologtató nem alumínium.

Kapcsolja be a hűtőszekrényt. A kapilláris hőt hozzáillő lánggal 100 mm hosszan melegítjük. Ha a hűtőfolyadék keringése a készülékben nem folytatódik, zárja be a hűtőszekrényt, és 3 óra múlva indítsa újra. Ha a hűtőegység nem indul el, akkor ki kell cserélni

A hűtőegység alacsony hűtőkapacitása

Az ajtó nem megfelelő felszerelése

Ellenőrizze és cserélje ki a tömítéseket. Állítsa be az ajtó egységet

A hűtőközeg részleges eltömődése vagy szivárgása

Ellenőrizze a termosztátot. Ha a hibát nem lehet eltávolítani, cserélje ki a termosztátot vagy a hűtőegységet

A termosztát nem működik

A hűtőegység hermetikusan lezárt. Ez egy 3 dugattyús kompresszorból (1. ábra), egyfázisú DXM-5 típusú motorból, 9 kondenzátorból, 1 párologtatóból és csőrendszerből áll. Az elektromos áramkör motorból, indító védelemből és hőszabályozó berendezésből (RTK-X vagy RTP-1A relé és ART-2 hőmérséklet-szabályozó) áll.

A rozsdamentes acél párologtató a hűtőtér tetején található. Csatornarendszerrel rendelkezik a hűtőközeg párologtatásához. A cső alakú peremet (vagy cső alakú drótbordákkal) csőszerű tekercs formájában készítjük. A hűtőegység-rendszert 140 g Hladon-12 töltötte meg. A kompresszort hűtött HF-12-16 olajjal (310 g) temetik a motor kompresszor házába töltve. A ház felfüggesztése külső, három rugón. Az elektromos motort egy indító relé indítja el, egy házban, amelyre hőrelé van felszerelve, és amelynek célja a motor túlterhelés elleni védelme. A hűtőszekrény belsejében nincs világítás.

A hűtőszekrény egységeinek cseréje, a lehetséges hibák és azok megszüntetésének módjai megegyeznek a "Saratov-2" hűtőszekrény esetében.

"Saratov" hűtőszekrény, KS И ™ i KSh típusú

Hűtőberendezés

A hűtőszekrény téglalap alakú fémszekrény formájában készül, fehér zománczra festve. A szekrény falát hőszigetelés árasztja el - poliuretán hab. Ennek kapcsán a szekrény szétszerelése lehetetlen, sérülés esetén az egész szekrényt ki kell cserélni.

A "Saratov" KSh-140 hűtőszekrény 1 belső háza (2. ábra) fémes, fehér szilikát zománc borítja. A 14 AJTÓ zárt helyzetben nagyon közel kerül a házhoz egy speciális mágneses betét miatt, amely az ajtó belső paneljéhez rögzített 15 rugalmas tömítésben van.

khsh-85

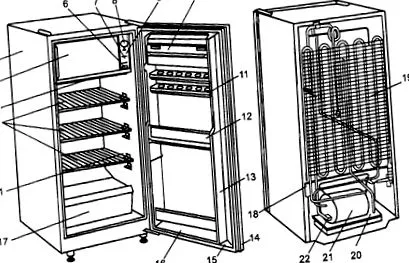

Ábra. 2. "Saratov" KSh-140 hűtőszekrény:

Az alacsony hőmérsékletű rekesz (párologtató) a szoba tetején található, és a 4 ajtó zárja le.

Az elpárologtató alatt van egy levehető 3 tálca, amely két helyiségre osztja a helyiséget - és alacsony hőmérsékletű hűtésre -, és arra is szolgál, hogy az olvadék során összegyűjtse az olvadékot. Fagyasztó az elpárologtató falain.

Az ajtó belső paneljén polcok találhatók élelmiszerek tárolására.

A hűtést lezárt hűtőegység végzi. A hűtőegység párologtatóját a kamrába helyezi a párologtató hátsó falának kinyitásával. A hűtőtér jobb falán egy speciális képernyőn vannak rögzítve: hőmérséklet-érzékelő (hőmérséklet-szabályozó), 7-es lámpa és kapcsoló 6-os lámpák. A szükséges hőmérséklet fenntartását a kompresszor időszakos be- és kikapcsolása biztosítja. a T-110 hőmérséklet-érzékelő (termosztát) segítségével.

A termosztát érzékelő elem a párologtató alsó falához van rögzítve. A kompresszor elektromos motorjának indítását és hőterhelés-védőjének védelmét a kombinált RTK-X indító relé végzi. Hűtőközeg - hladon-12, adagolási dózis 90 ± 2 g a KSh-140 ™ hűtőszekrényekhez és 80 ± 2 g a KS-120 hűtőszekrényekhez. HF-12-16 kenőolaj, 310 ± 10 g adagolási adag.

A kompresszor a szekrény alsó rekeszében található, és a kereten lévő rugók rögzítik. A kompresszor alatt van egy olvadék gyűjtésére szolgáló tartály.

Az alacsony hőmérsékletű rekesz hőmérséklete a legalacsonyabb hőmérsékleten mínusz 12 ° C. A hűtőszekrény hőmérséklete + 5 ° C.

A "Saratov" hűtőszekrényeket különféle változatokban gyártják: KS-120 mod. 1,209; KSh-140 1407 modul; KSh-140 1408 modul (asztallal); A KSh-140 1413 modul a szerviztervvel és a párologtató hó ruházatának félautomata leolvasztásával; KS-120P modul. 1212 párologtató hó ruhák félautomata leolvasztásával.

Minden modellnek két változata van az elektromos védettségtől függően: 0 osztály - földelés nélkül és 1 osztály - földeléssel.

Valamennyi hűtőszekrény-modell az alkatrészek és az összeszerelő egységek magas fokú egységesítésével rendelkezik. A teljes méretek csak magasságban különböznek. A hűtőszekrény elektromos rajzát az ábra mutatja. 3.

Ábra. 3. A "Saratov" KSh-140 hűtőszekrény kapcsolási rajza:

Hűtőszekrény javítása

A hűtőegység cseréje.

Távolítsa el a raklapot. Csavarja ki a fedél csavarjait, és engedje el a hőmérséklet-érzékelő (termosztát) érzékelőjének végét (fújtatócső). Csavarja ki a termosztát rögzítőcsavarját 3-4 forgatással, nyomja meg a retesz kioldó szelepet a keret belsejében és távolítsa el. Távolítsa el az elpárologtató keretet a rögzítőkről, és távolítsa el az elpárologtatóból. Távolítsa el a két csavart az elpárologtató felfüggesztésének elülső tartóitól, vegye le a párologtatót a hátsó karok kampóiról, és tegye a hűtőszekrény felső polcára.

Válasszuk le a relé elektromos vezetékeit a hűtőszekrény hátuljáról. Távolítsa el a kondenzátor csavarjait, majd távolítsa el a hátsó karima csavarjait. Vegye le a flaneleket és vegye le a fejét.

Távolítsa el a kompresszor tartóját a hűtőszekrényből, távolítsa el a négy csavart, húzza át a párologtatót a szekrény hátsó részén lévő lyukon, és távolítsa el a hűtőegységet.

Helyezzen be egy új hűtőegységet. Szerelje vissza fordított sorrendben.

A hőmérséklet-érzékelő cseréje.

Távolítsa el a raklapot. Csavarja ki a fedél csavarjait, és engedje el a hőmérséklet-érzékelő (termosztát) érzékelőjének végét (fújtatócső). Csavarja le a termosztát 3-4 forgatású rögzítésére szolgáló csavart, távolítsa el a fedelet a párologtatóról. Távolítsa el a fogantyút, vegye le a hőmérséklet-érzékelőt, előzetesen húzza ki az elektromos vezetékeket. Helyezze fel az üzemi termosztátot, szerelje be az árnyékolást a készülékkel együtt.

Az indító relé cseréje.

Távolítsa el a relé csatlakozóját a kompresszor fedeléről. Távolítsa el a kimeneti kábellemez bilincseit a relé kivezetéseiről. Cserélje ki a relét egy újra, fordított sorrendben. A kompresszor beindításához kényelmes egy speciális kábel közvetlen beszerelése (4. ábra).

Ábra. 4. Speciális kábelezés a kompresszor relé nélküli indításához:

Javasoljuk, hogy az indítást relé nélkül ellenőrizze az alábbiak szerint. Húzza ki a hűtőszekrény csatlakozóját az aljzatból, távolítsa el a reléket az anadrome kompresszor puskozaschitnoy érintkezőivel. Csatlakoztatva egy speciális 3 heveder bilincs megfelelő átvezető csatlakozóihoz, hogy a dugót az aljzatba 1 és a gyorshálóba (1-2 c) 2 dugja be az indító kompresszor motorjának elindításához.

Az áramellátási érintkezők helyét a kompresszor fedelén az ábra mutatja. 5.

Ábra. 5. A "Saratov" KSh-140 hűtőszekrény kompresszor érintkezőinek érintkezőinek helye:

P - a kiinduló tekercs kimenete;

P - a munka tekercsének kimenete

Az ajtókapcsoló cseréje.

Távolítsa el a raklapot. Távolítsa el a hőmérséklet-érzékelőt. Forgassa a kapcsoló darabot az óramutató járásával ellentétes irányba, hogy eltávolítsa a darabot a konzolról, és engedje el a rugót és a kapcsolót. Vegye le a fém kapcsot a kapcsolóról, engedje el a kapcsoló érintkezőit. Állítsa be a szerviz kapcsolót. Ha szükséges, cserélje ki az érintkezőket. Szerelje be a műszerfalat.

Az ajtó cseréje.

Távolítsa el a hűtőszekrény védelmét, tolja át a tömítést és az asztal fedelét a keret barázdáin, elengedve az ajtó konzolját. Távolítsa el a fedelet a hűtőszekrényből a kiszolgáló felület nélkül. Csavarja le a felső ajtótámasz csavarjait, és távolítsa el az ajtót a kar alsó tengelyéről. Engedje el az ajtót az ajtó nyitási tengelyétől. Helyezzen be egy új ajtót, állítsa be a tömítőgumi rését, és húzza meg a felső hurkot egy csavarral.

Az ajtópanel cseréje.

Távolítsa el a tömítőcsavarokat. Távolítsa el a tömítést az ajtólapról. Távolítsa el a kenőanyag ajtaját a panelről. Az ajtót eltávolítják a panel tengelyéből a panel csillapítása miatt. Telepítse az új panelt fordított sorrendben.

A tömítések és az ajtók beállítása.

Az ajtó házhoz való szorosságát az ajtó felső és alsó zsanérjának beállításával lehet elérni. A háztömítések közötti távolság legfeljebb 0,06 mm. Ellenőrizheti, ha a papírt 50 mm szélesre helyezi. Jó tömítéssel nem szabad eltávolítani. A szekrény enyhe mozgását úgy állíthatjuk be, hogy a felső zsanért az ajtó szerelési síkjára merőleges irányba mozgatjuk. Ehhez lazítsa meg a felső csuklót rögzítő csavarokat, és állítsa be az ajtók helyzetét.

Az ajtó alsó részének a szekrényhez történő szabad beállítását kiküszöböli az alsó zsanér mozgatása a tartó hornyán. Az ajtó beállítása után meg kell húzni a felső és az alsó csukló tengelyének anyáját rögzítő csavarokat. Az ajtó reteszelés nélkül forogjon a tengelyeken.
