Izom elektro-stimulátor

Az izomstimulátorokat sikeresen alkalmazzák olyan kezelésekben, mint: cellulitisz eltávolítása, lokalizált fogyás, nyirokelvezetés, karbantartó torna, izomtorna, passzív torna, izomépítés, izommelegedés/karbantartás, izomlazítás, izomfájdalom csökkentése/megszüntetése -stressz, csökkenő ráncok vagy serkenti a lusta anyagcserét.

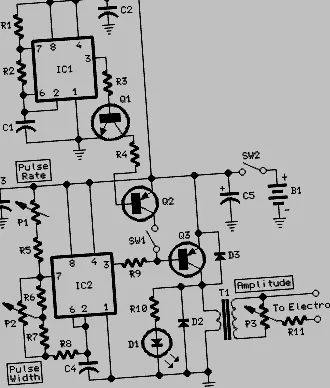

poliészter kondenzátor

  • A T1 egy kisméretű hálózati transzformátor 230 és 12 V, valamint 100-150 mA között. Fordítva kell csatlakoztatni, azaz a tápegységet a 12 V oldalra kell csatlakoztatni, az áramellátás a Q3 kollektora és a negatív kapocs.
  • Az áramkört tesztelték, és jól működik, ha 3 V és 9 V közötti feszültséggel táplálják. A 3 V-os egység áramellátása, ha 12 V - 1,2 VA transzformátort használunk, nem lenne túl veszélyes. De ÓVATOS 9V-os akkumulátor használata esetén a kimeneti feszültség 120 V lesz .
  • Az elektródák kis fémdarabok lehetnek, amelyeket az áramkör kimenetéhez szokásos elektromos vezetékek kötnek össze, és közvetlenül a bőrre helyezhetik. Bizonyos esetekben hasznos lehet egy kis vízzel megnedvesíteni őket.

P1_____________100K Lineáris potenciométer
P2, P3 ___________ 10K Lineáris potenciométer

R1_____________560K 1/4W ellenállás
R2______________68K 1/4W ellenállás
R3, R4 ___________ 10K 1/4W ellenállás
R5______________22K 1/4W ellenállás
R6, R7 ____________ 4K7 1/4W ellenállás
R8_____________330R 1/4W ellenállás
R9_______________2K2 1/4W ellenállás
R10____________470R 1/4W ellenállás
R11_____________47R 1/4W ellenállás

C1 _______________ 1µF 63V poliészter kondenzátor
C2, C3 __________ 100nF 63V poliészter vagy kerámia kondenzátor
C4_____________220nF 63V poliészter kondenzátor
C5 _____________ 220µF 25 V poliészter kondenzátor

D1______________LED (bármilyen méretű vagy színű)
D2, D3 ________ 1N4148 75V 150mA dióda

Q1____________BC547 45V 100mA NPN tranzisztor
Q2, Q3 _________ BC327 45V 800mA PNP tranzisztorok

IC1, IC2 ________ 7555 vagy TS555CN CMos időzítő

T1_____________230V Elsődleges, 12V Másodlagos 1.2VA

B1_______________3V - 9V akkumulátor

Óvatos:

A készülék használata szívbetegek és terhes nők számára tilos.
Ne helyezzen elektródákat vágásokra, sebekre, sérülésekre vagy visszérre.
Nem tudjuk bizonyítani ennek az eszköznek a terápiás hatékonyságát.
