Milyen súllyal terhelhetünk padlót és milyen körülmények között a Constructosu
Egy időben a vasbeton födémek padlóiról és terheléséről beszéltünk. Valaki állandó és ideiglenes feltöltésekről kérdezett tőlem. Alapvetően kíváncsi volt arra, hogy figyelembe vegye a betonpadlón az általa előre megterhelt terheléseket. De szeretnék önnel beszélni általában a padló terheléséről, még fából vagy vékony acélból is. Kezdjük a törékenyekkel, az ipari vagy a kereskedelmi célokkal. Az információk segítséget nyújtanak a tartályokban lévő házak vagy a könnyű fa- és acélszerkezetek méretezésében is.
Vasbeton padlók helyesen épült rendkívül nagy terhelésre képesek és nem igényelnek ilyen nagy gondozást. De a könnyű szerkezeteknél ez fontos, különösen deszka vagy fagerendák használata esetén. A könnyű faszerkezetekre 0,5–3,5 kN/m 2 terhelés vonatkozik. A 3,5 kN/m 2 fölöttiek nehéz szerkezetű padlók. Az építetteket helyesen a vasbeton felhasználható, de a könnyű nem. Talán egy későbbi cikkben mutatok néhány képet.
Mit jelent és hogyan számítják ki a padló terhelését?
A padlóterhelés lehet koncentrált vagy elosztott. A megbeszélésünk inkább az elosztott feltöltésről fog szólni, mert problémák vannak. Ennek a töltésnek a kifejezése kN/m 2 vagy Kgf/m 2. Statikus tömeg esetén megközelítőleg megközelíthetjük, hogy 10 N/m 2 1 Kgf/m 2 -et jelent. És ezentúl megtartjuk ezt az egyenértékűséget. A helyes kifejezés az, hogy Newtonban, de kilogramm erő könnyebben érthető. Alapvetően, ha egy 100 kg-os felnőtt padlón ül, akkor 1000 Newton vagy 1 kN erőt fejt ki.
De ezt az erőt nem egy négyzetméteres, hanem sokkal kisebb és koncentráltabb területen fogja kifejteni. Ugyanakkor, amikor a felnőtt mozog a szobában, az dinamikus töltés, nem pedig statikus. Megpróbálok egyszerűsíteni a dolgokat, és kevesebbet fogok beszélni a dinamikus terhelésekről. Ellenkező esetben nem fejezzük be túl hamar a cikket. Állandó statikus terhelések azok, amelyek folyamatosan nyomják a padlót. A fapadlók esetében a károsodásnak több szakasza van, például kihajlás, rugalmas alakváltozás, majd lassú áramlás és törés vagy törés.

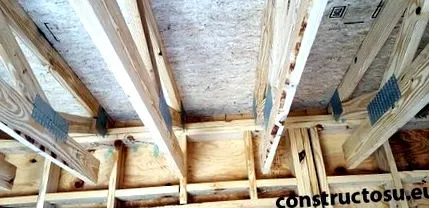

Ez azt jelenti, hogy ha nem tervezünk helyesen egy bizonyos terhelést, akkor a padló megreped, idővel meghajlik vagy megszakad a terhelés alatt, amelynél szükséges. Még az acélpadlók esetében sincs ez másként, de a törés oldalán kissé biztonságosabb. Az Acél aggasztó zajokkal figyelmeztet a meghibásodásra. A fenti képen láthatja, hogyan működik a fa padló. Van néhány gerendánk, amelyet egyes oszlopokon vagy alapokon támogatunk. Ezután ezekre a gerendákra van szerelve néhány tábla, amely képes továbbítani a gerendák terhelését.
A padlóra számított legkisebb terhelés
Első feltöltés, illegálisnak tekinthető, egy padló 0,5 kN/m 2. Ez azt jelenti, hogy könnyű bútorokat és más rakományokat helyezhetünk el, össztömegük 50 kg/négyzetméter padló. A jogszabályokban nem talál ilyen típusú terheléseket, kivéve tetők és keringetlen teraszok formájában. De szeretném elmondani neked, hogy ilyen padozatokat építhet és hosszú ideig használhat, ha tiszteletben tartja a terhelést és megfelelően karbantartja a szerkezetet. Ez a díj akkor hihető, ha könnyű bútorokkal rendelkezik, mint például szekrény, ágy, íróasztal, szék.
A legtöbb embernek nincs olyan bútora, amely meghaladja ezt a terhelést. Ha kissé meghaladja a tervezett padlóterhelést, az nem törik el. Az alábbi szobában nem esik bele az ürességbe. Az fog történni, hogy a gerendák vagy az anyag, amelyből a padló készül, meghaladja a határértéket L/250. Ha a padlón jár, és a bútorok vibrálni kezdenek, akkor a rugalmas fázisban van. Az állandó terhelés alatti kihajlás egy bizonyos pontig normális, általában L/250-ig.
Például, ha egy gerenda hossza 5 méter, a profil közepén a maximális csat nem lehet nagyobb 20 mm-nél vagy 2 cm-nél. Elképzelheti, hogy ha a gerenda 20 mm-rel görbül, akkor zajt fog hallani, és az a ház, amelyről beszélünk, nem lesz a legkevésbé ülő, amikor arra a padlóra lépnek. Ezek a padlók olyan lakossági projektekben találhatók, amelyek alacsony költséggel és nagyon magas árral rendelkeznek. Valamit ír az építési dokumentumokba, és a valóságban valami mást építenek. Még azok is fantáziálnak önmagukról, akik önállóan építenek.

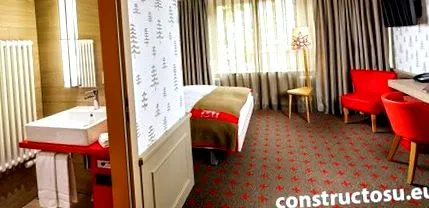

Normál padló betöltése közepes terheléssel
Közös padló jön létre 1,5 kN/m 2 és 2 kN/m 2 közötti terheléshez. Az ilyen terhelésre tervezett padlókat az ország legtöbb lakóépületében találja meg. Négyzetméterenként 150–200 kg közötti statikus terhelésnél figyelembe vesszük, hogy bármilyen típusú bútorunk lehet, akár tömör fa vagy fém. Például egy 12 négyzetméteres helyiséget figyelembe véve a következő helyzet áll rendelkezésünkre. Mit tehetünk ezen a padlón 12 m 2 térben, hogy meghaladjuk az 1,8 és 2,4 tonna közötti terhelést.
Ennek megfelelő lenne 15 és 30 felnőtt között egy szobába szorulni. Ennek a terhelésnek a leküzdéséhez rendelkeznie kell egy nagyon nehéz bútorral, amelyet nehéz fém vagy üvegtárgyak töltenek meg. Fegyverszekrény vagy víztartály a kazánhoz. Ennek a terhelésnek a túllépése nem jelenti azt, hogy összeomlik. Még akkor is, ha a szokásos padló terhelése meglehetősen nagylelkűnek tűnik, megjelennek néhány dolog, ami zavar. Az egyik ok, amiért ragaszkodom a betonpadló helyes felépítéséhez, a hangszigeteléshez kapcsolódik.
Valószínűleg nem látja a kapcsolatot a hangszigetelés és a padlóterhelés között, ezért magyaráztam ezt az összefüggést az 1n-cu3and - A ház hangszigetelése és a helyiség akusztikai korrekciója című cikkben. Sok padló még a vasbeton padlók esetében sem éri el az 1,5 kN/m 2 terhelhetőséget. Ez egy bizonyíték, amely megmutatja, hogy az épület mennyire rossz, már az építkezés szakaszától kezdve. Ha beton vagy fa padlója van, és látható repedések jelennek meg a padló hátulján, akkor valószínűleg ez a padló 1,5 kN/m 2 alá van építve. .

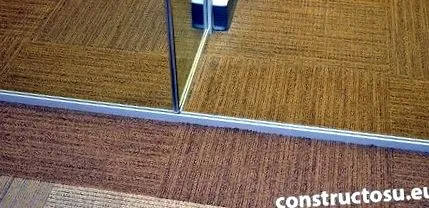

Padló betöltése nem szerkezeti falakkal
A beton- vagy acélpadlók gyakran támogatják a válaszfalakat. Valójában még a fa is képes erre. Ezek a válaszfalak nem szerkezeti falak és meglehetősen könnyűek. A padlókat, amelyekről most beszélek, 3,5 kN/m 2 terhelésre tervezték. Elég erőseknek kell lenniük ahhoz, hogy ellenálljanak egy szokásos állandó terhelésnek, amint azt az első két terhelési típusban láttuk, plusz a könnyű fal súlya. A négyzetméterenként 350 kg-ra tervezett épület minőségi épület.
Ütés nem hallható egyik emeletről a másikra, nincsenek kétes hangok, az épület annyi embert képes eltartani, amennyit be tud lépni a meglévő térbe, ellenáll a gázrobbanásoknak stb. Erre a fajta előnyre számíthat, különösen, ha óriási összegeket fizet valamilyen irodai helyiségért, ahol mindenféle tevékenységet végezhet. Az Egyesült Királyságban 3,5 - 4 kN/m 2 terhelésnek tekintik az irodaházakat. Az igazság az, hogy strukturális túlméretezés áll fenn, legalábbis az Eurocode 1 szerint.
De a kellemetlenségek miatt, amelyeket egy bérlőnek ugyanazon irodaházban egy másik bérlője okozhat, ezekre a valamivel magasabb értékekre megy. Természetesen az irodahelyiségek hajlamosak a könnyű, de állandó falú válaszfalakra és terhelésekre. Ezek a falak üvegből is készülhetnek, nemcsak fából, fémből és gipszkartonból. Megpróbálom elkapni ezt az ötletet nem árt, ha a padlók legalább 3,5 kN/m 2 -re vannak tervezve, függetlenül az általunk épített tér rendeltetési helyétől. Különösen, ha magasabb színvonalú helyet akarunk. Azt mondom, hogy a jobb minőség több szempontból nézve.
Kereskedelmi és ipari padlók maximális terhelése
A cikk nem kereskedelmi, hanem lakóépületekről szólt. De néhány dolgot megemlítenék, mert lehetséges, hogy egyes lakótereket más célokra fognak felhasználni. Kereskedelmi emeletet terveztek 7,5 kN/m 2 -re. Túlméretesnek tűnik, mert viszonylag nagy állandó terheléseket és nagy dinamikus terheléseket kell támogatnia. Képzelje el, hogy tűz keletkezik egy többszintes kereskedelmi helyiségben, és mindenki az emelet egy részébe tolakszik, ahol a kijárat vagy a bekötőút van.
Vagy talán egy olyan árcsökkentés, amely miatt a vásárlók sietnek valamit megnézni vagy vásárolni. Szeretném, ha elgondolkodna azon, hogy lehetséges-e ez a forgatókönyv otthonában. A parti vagy egy nagyobb összejövetel során összeomló padló vagy padló nem túl elszigetelt eset, vagyis megtörtént. Elég gyakran előfordul, amikor egy szerkezetet valamihez terveztek, és máshoz szokott. Az első fajta padló, amiről beszéltünk, a 0,5 kN/m 2 dicsőségesen enged a parti által okozott terhelésnek.
Képzeljen el egy bulit, ahol felnőttek vállvetve táncolnak, miközben a szerkezet vibrál az audiorendszerből. Ezek már nem statikus töltések. Az ilyen események gyakran fából, betonból, téglából vagy ezek kombinációjából épített szerkezetekben játszódnak le. Egy vasbeton épületben az ilyen típusú meghibásodást gázrobbanás vagy homofúró szomszéd okozhatja. A kereskedelmi elvárásoknak megfelelően kialakított padló szinte teljesen csökkentheti az ilyen kockázatokat. A legtöbb középület 7,5 kN/m 2 értékre épül .
Siessen a cikk befejezésére
Ez a cikk rövid, figyelembe véve, hogy mennyi információt szolgáltattam itt. Az alábbi táblázatot itt hoztuk létre referenciaként, ha tudnia kell, hogyan kell kiszámolni bizonyos típusú konstrukciókat. Nem ajánlom a 0,5 kN/m 2 alapterületű épületek építését, kivéve, ha egy vidéki házról van szó, ahol nincsenek azonos szerkezetű szomszédok, és ha nem zavarja a zaj, amikor valaki éjszaka vizet húz a WC-ben. Az ajánlás a tervezett 3,5 kN/m 2 terhelésre vonatkozik, amely szabadságot ad a belső tér szétválasztására, de a kényelemhez kapcsolódó egyéb előnyöket is kínál.
Az épületek emeleteinek, erkélyeinek és lépcsőinek hasznos terhei című cikkben szereplő táblázat egyszerűsítése:
Egységesen elosztott terhelések
Koncentrált terhelések
A 3,5 kN/m 2 feletti terhelésre történő tervezést meg kell fontolni, ha másra használt helyet kívánunk. Szeretném megemlíteni azt is, hogy néha csempék és padlók lehetnek a föld felett, és megpróbáljuk a terek rendeltetési helyét a föld szintjén tartani, nem pedig felmászni az emeletre. Elrendezni azokat a tereket, ahol a földszinten nagy a terhelés, és az első emeleten vagy az emeleteken kisebb terheléseket kell kialakítani.
Amit most megpróbálok elmagyarázni, hogy egy otthonnak nem kell azonos típusú padlóval rendelkeznie. Különbözőek lehetnek egy piramis alakjában. A legfelső emeleten a legkisebb terhelés, majd a legnagyobb, és így tovább, amíg el nem éri a földszintet és az alagsort. Amikor a háznak van egy alagsora vagy alagsora, akkor ezeket a terheléseket oda helyezhetjük el. Ilyen például a melegvíztartályos terhelés, a központi fűtés, a kézműves tárgyak a garázsban, szerszámszekrények, könyvtár stb.
66 Válasz: „Milyen nehéz terhelni egy padlót és milyen körülmények között?”
Az emeletek értékébe: 1,5 - 2,0 beleszámított mindent, ami a fedélzeten van (beleértve az esztrichet is)?
Tegyük fel, hogy egy tömb betonlapokból készül, és a betonlapra 5 cm-es esztrichet helyeznek, amelynek sűrűsége 2200 kg/m ^ 3. Megértem, hogy az 1.1-et már lefedi az együttható, és csak 0,4 kN/m ^ 2 adható? Vagyis egy 10 nm-es helyiségben tárgyakat (csempe, bútor, stb.) És csak 400 kg tömegű embereket is elhelyezhet.?
Néhány napja láttam a megjegyzésedet, de letiltottál. Olyan sok dolog van az információkkal kapcsolatban, amelyek miatt cikket kell írnom. A cikk neve: Mi a fontossága és szerepe a padlóra öntött esztrichnek? és ott elmagyarázom, hogy ne írjak ide mérföldes választ. Ha feliratkozik a Hírlevélre, e-mailt kap, amikor közzéteszem.
Először is, az esztrichek tömege köbméterenként nem 2,2 tonna. Keressen és talál 1,5 tonnás/köbméter sűrűségű esztricheket, amelyek ipari használatra készültek és nagyon kompaktak. Véglegesek, néhány epoxigyantát keményítenek rájuk, és készen áll az ipari tevékenységre. Egy lakóépületben az esztrich szerepe a szoba szintezése, ha a deszkát rosszul öntötték. Az esztrichet soha nem alkalmazzák fa, OSB vagy vékony fémlemezeken. Száraz esztrich felhordásakor még lehetetlen is úgy tömöríteni, hogy ne legyenek légrések.
Másodszor, megvan az Ön által említett vastagság. 50 mm sok. Ez a vastagság a padló legszűkebb részén lesz, de nem a padló teljes felületén. Az egyik olyan helyzet, amikor ilyen vastagságú lesz, amikor padlófűtéssel rendelkezik, és a csövet vagy kábelt beépíti az önterülő esztrichbe. De ezek nagyon egyszerűek, mert van egy galéria a tömlő okozta résekről. Megint nem lehet 2,2 tonnát kapni köbméterenként. Ez a vasbeton beton sűrűsége. Az esztricheket már nem acél, hanem polimerek erősítik.
A harmadik sorban. Nem az esztrich súlyával számoltam a terhelést. Ennek oka, hogy az esztrichet nem szabad használni. Az esztrich olyan, mint a vakolat. Valaminek kiegyenesítésére vagy védelmére használja. Ideális esetben úgy kell építkeznie, hogy elkerülje azok használatát. Az esztrich és annak alkalmazása többe kerülhet, mint maga a padló. Az esztrich a hibák elrejtésének egyik módja. Padlófűtés esetén esztrich van, mert az esztrich és a padló között 4-6 cm nagyságú és kemény hőszigetelés lesz. A hatékonyság érdekében tesszük, nem pedig a hiba elrejtése érdekében. És amikor valaki megkezdi a ház építését, azt gondolja, hogy esztrichet telepít a padlófűtéshez, és kiegészíti a padló méretezését. A fapadlók esetében a padlófűtést másképp végzik. Ez a technika vasbeton padlókon is alkalmazható, anélkül, hogy feleslegesen terhelné a szerkezetet. Bár az esztrich padlófűtés beépítése minőségi szempontból jobb. Valóban luxus, eddig nincs jobb rendszerünk.
Remélem megválaszoltam a kérdését. Ha nem, akkor térjen vissza egy üzenettel.
Fel lehet-e mászni 11 tonna ÚJ csempét egy 2 lépcsős és 4 emeletes tömb tetőterében, tekintettel arra, hogy a súly nem került ki a régi cserépből? A blokkot a 60-as években építették.
Nem tudok válaszolni neked, mert nem ismerem a szerkezeti részleteket, de feltételezek néhányat. Feltételezem, hogy van vasbeton épülete. Elvileg egy előre gyártott vasbeton épület esetében a 11 tonna súlya olyan, mint egy pehely. Romániában a tulajdonosok úgy alakítják át a lakásaikat, ahogy akarják, anélkül, hogy bármilyen projekt vagy építészmérnök javaslata lenne hozzájuk. Ennek oka, hogy a vasbeton épület sok visszaélést fogad el, különösen akkor, ha helyesen építették.
Remélem, hogy az információk segítenek Önnek, és talán visszatérnek konkrétabb részletek és néhány fotó.
Jó estét, el tudnád mondani, hogyan lehetne megjavítani egy rosszul öntött betonlapot, amely kissé ívelt és repedéses? Megemlítem, hogy tetőtéri házról van szó, és a cserép miatt félek használni (tetőtér)! Köszönöm !
Szükségem van képekre és részletekre. Ilyen kevés adattal nem tudok tanácsot adni.
egy régi épületben kockázatos padlófűtést telepíteni?
A vázak, a megerősített gerendák és az előre gyártott betonlapok szerkezetére van egy konstrukciónk. Az egyenetlenségek a lakásban, miután eltávolították az összes terhet a lemezről, körülbelül 3,5 cm. Ha egy 5 cm-es esztrichre megyünk, akkor a polisztirol + csövek és még egy 4 cm-es esztrich átmegy, gondolja, hogy kockáztatjuk a lemezek túlterhelését?
Várható köszönet a válaszért.
Szia Éva. A betonépületek rendkívüli terhelést képesek elviselni. Nem probléma, hogy néhány száz kg-ot tesz le a szobára, de ez a szerkezet korától is függ. Írtam egy cikket a régi épületekről. De azt javasolnám, hogy az esztrichet ne tegyék polisztirol alá. A fűtőcső nem érdekli, ha kissé lejtős. Helyezze a polisztirolt a fűtőcsővel kissé ferdén, majd öntsön egy önterülő esztrichet, és kész.
Alternatív megoldásként közvetítheti az igazgatóságot. Ez azt jelenti, hogy egyes helyekre tegyük, és a fenti pontokat gyémánt koronggal köszörüljük vagy vágjuk le. De ez az alternatíva valamivel drágább lenne, és még tovább tart. Ezekről tippeket tudok adni a rendelkezésemre álló információkkal együtt.
