Minden típusú profil és alkatrész a gipszkarton méretekhez, alkalmazásokhoz, választáshoz
Minden gipszkarton terméknek feltétlenül van "gerince" - szilárd részekből álló váza. Ezek különböző alakú profilok és vezetők, amelyeket különböző rögzítők kötnek össze. Minőségi szempontból eltérőek lehetnek. Sajnos néha csak a telepítéskor és még a kész szerkezet használatakor is megismerheti a megvásárolt házasságot. Ez problémát jelent a tapasztalatlan fejlesztők számára. A gipszkarton profilok típusait kiválasztva nem tudják, hogyan lehet minőségi termékeket találni. De ez nem lehet baj, ezért nézze meg, milyen típusú profilok, kiegészítők és rögzítők vannak a gipszkartonhoz, vegye figyelembe az adatelemek kiválasztásának kritériumait.
Mik a gipszkarton profilok: típusok és méretek
Hidegen hengerelt, cinkkel kezelt fémlemezt használnak a profil előállításához. A termékek erőteljesek, praktikusak és megbízhatóak. A horganyzott felület korróziója után a korrózió nem veszélyes, ezért egy ilyen profilt nagyon hosszú élettartamra szánnak.
A gipszkarton beszereléséhez használt fémkeret egyszerű felépítésű. Vízszintes és függőleges részeket tartalmaz. Ezeket szállító elemeknek vagy állványoknak nevezzük. Az irányított vagy kiinduló elemeket merőlegesen helyezzük el rájuk. A gipszkarton válaszfalak megfelelő profiljának kiválasztása nem olyan nehéz. Először az összes típust felsoroljuk.

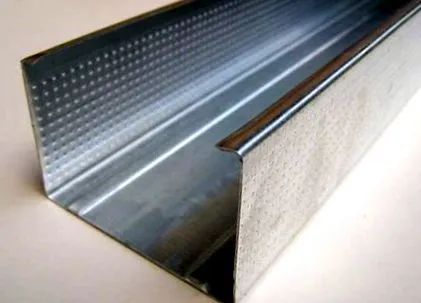

Rack profil (CD vagy PP profil)
A rackprofilok (más néven mennyezet) a legnépszerűbbek. Ezeket a Knauf jelölések szerint CD betűkkel jelölik. A Giprok márka hasonló termékeit PP profiloknak hívják. Az optimálisan méretezett méretek miatt a helyet racionálisan és gazdaságosan használják fel. Bármilyen méretű helyiségekben történő munkavégzés során gyakorlatilag nincs hulladék.
Ezt a profilt használják a keret készítésére falak és mennyezetek lógásakor.
Profil méretek:
- Hossza - 2,5-4 m;
- Szélesség - 60 mm;
- A polcok magassága 2,7-2,8 cm.
A vezetősín bevonása (UD vagy PPN)
Az UD (vagy PPN) profilok a keret vezető elemei. Oblitsovyvaya gipszkarton vagy mennyezet menet, szükség van a kerülete körül a terv felszerelni ezeket a részeket. Mivel ezeknek a profiloknak a felszerelésekor a fúró közvetlenül átmegy rajtuk, kívánatos, hogy perforálják őket. Végül is a furat furatait sokkal könnyebben be lehet helyezni.
Vezetőként használják, amelyekbe rack-rögzítő profilokat helyeznek be.
A gipszkarton vezetőinek méretei:
- Hossza - 3 m;
- vastagság - 0,55 mm;
- szélesség - 2,7 cm;
- magasság - 2,8 cm.
Elválasztó profilok - UW vagy PN
A particionáló vezetőprofilokat UW vagy PN jelöli. Annak érdekében, hogy bármilyen elvárt vastagságú partíciót lehessen készíteni, ezeket az alkatrészeket nagy, szabványos méretekkel, különösen szélességgel gyártják.
A keretrendszerben útmutatóként használják partíciók létrehozásakor.
Profil méretek:
- Hossz - 2-4 m;
- polcmagasság - 3,7 és 4 cm között;
- szélesség - 4,2; 5; 6,6; 7,5; 10; 12,5; 15 cm.

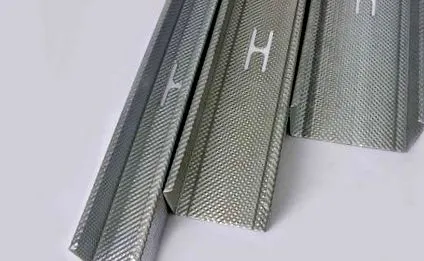

Partíció profilok - CW vagy PS
A partíciók állványprofiljai CW vagy PS betűkkel vannak jelölve. Szélességében alkalmasak a kiinduló elemek számára. A minőségi termékek mindig külön megjegyzéssel rendelkeznek a kommunikáció létrehozásának megkönnyítése érdekében. A Giprok PS részének profilja további merevítéssel rendelkezik, amely hajlított élt hoz létre.
Keret létrehozására szolgál partíciók telepítésekor.
Gipszkarton profilmérete:
- Hossz - 3-4 m (speciális hosszúságok rendelésre készülnek);
- polcmagasság - 5 cm a Knauf és 4 cm a Giprok esetében;
- szélesség - az UW vagy PN profiltól függően.
Íves profilok
A speciális ívelt profilok lehetnek domború és homorú felületűek is. Akkor alkalmazzák őket, amikor összetett alakú, hajlított és ívelt síkokkal (például ívvel) rendelkező szerkezet szükséges. Szükség esetén azonban parancsnokaink megtanulták feladni az állványra szerelhető profilokat.
Az íves profilok méretei:
| Sugár, mm. | Hossz, mm. | Sugár, mm. | Hossz, mm. |
| 500 - 1000 | 2600, 3100, 4000 | - | - |
| 1001 - 2000 | 1001–2000 | 2600, 3100, 4000 | |
| 2001 - 3000 | 2001-3000 | ||
| 3001-4000 | 3001-4000 | ||
| 4001 - 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Milyen további elemekre van szüksége?
A gipszkartonhoz sok segédelem tartozik - több mint egy tucat. De némelyikük, kivéve a katalógust, azért látható, mert különleges célja van. És figyelembe vesszük azokat az elemeket, amelyeket a leggyakrabban használnak - minden mester számára elegendőek.

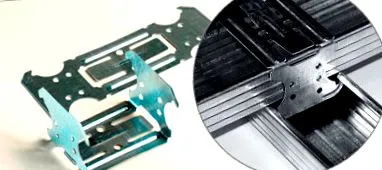

A CD-profil kétszintű csatlakozóját használják ezeknek a profiloknak a különböző szinteken történő rögzítésére. Ebben az esetben az utasítások merőlegesek egymásra. Mivel ezt a részt seprű formájában értékesítik, akkor mielőtt a mű "P" betű alakú lesz, ehhez hajlításra van szükség. A telepítéshez speciális csavarokra lesz szükség (2 darab - mindegyik szélén egy).

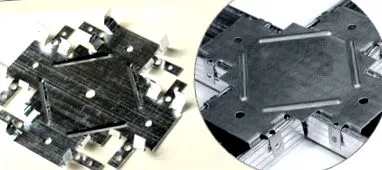

A CD-profil egyszintű csatlakozóit "rákoknak" nevezzük. Úgy tervezték, hogy az alkatrészeket azonos szinten rögzítsék. Az előző esethez hasonlóan keresztirányban, egymásra merőlegesen helyezkednek el. Ha az egy négyzetméterre eső terhelés nem haladja meg a 20 kg-ot, akkor nincs szükség önmetsző csavarokra - csak rögzítő profilok. Ellenkező esetben 2 csavarra van szükség - az egyikre és a másikra.
A CD-profil közvetlen felfüggesztését az álmennyezetek felszerelésére használják. Ez a rész közvetlenül a mennyezet felületére van rögzítve. A profilelemhez való csatlakozás előtt a felfüggesztés "P" betű alakú. Ezután csavarjon 2 csavart a szélére. A termék hossza (standard) 12,5 cm. 7,5-30 cm terhelés, amely kész ellenállni a felfüggesztésnek, 40 kg .
A mennyezeti felület és a CD-profil összekapcsolására horgonyfelfüggesztést is használnak, amelyet vontatási felfüggesztésnek is neveznek. Akkor szükséges, ha az egyenes felfüggesztés nem elég hosszú. Maga a felfüggesztés be van illesztve a profilba, és erejét át kell vezetni a rugóban rendelkezésre álló speciális furatokon. A magasság 25, 50 és 100 cm lehet. A maximális terhelés 25 kg.
A CD profilhosszabbítás (egyébként a hosszanti csatlakozó) képes hosszabbá tenni a profilelemet. Ezt a részt elöl helyezzük be, míg a szarvakhoz hasonló kiemelkedéseket felfelé kell irányítani. Szokás szerint két csavart csavaroznak az élekhez az extra merevség érdekében.
A CD-profil sarokcsatlakozója helyettesítheti a "rák" elemet egyszintű álmennyezetek telepítésekor.
Rögzítés gipszrendszerekhez

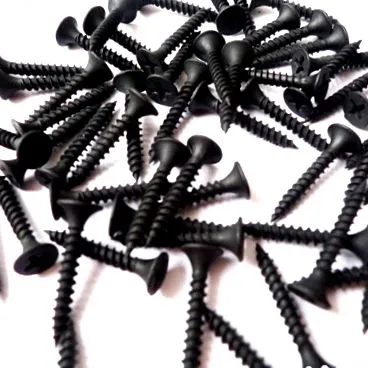

A gipszkarton fémfelületekhez történő biztonságos rögzítéséhez használjon TN25 (25 mm hosszú) csavarokat. Ha a bőr több rétegben van, vegyen 35-40 mm hosszú önmetsző csavarokat. A GKL fadobozhoz való rögzítéséhez használjon 35 mm széles vezetékhosszúságú önmetsző csavarokat.
LB 9, 11, 16 és LN 9, 11, 16 önmetsző csavarok
Csatolása közvetlen felfüggesztés, meghosszabbítja és kombinálja a különböző típusú profilok gipszkarton meg kell írni unalmas csavarokat LB 9, 11, 16. öltöny és LN átszúró csavarok 9, 11, 16. A számok jelzik a csavar hosszát milliméterben. A legkisebb LB 9 fúrócsavar hossza 9 mm. Minden kis rögzítőelemnek van hátránya - nehéz őket csavarni. Egy kalap erősen kinyúlik, és megakadályozza a gipszkarton tapadását.
Automata csavarok présalátétekkel
Célszerűbb univerzális csavarokat használni présalátétekkel, amelyeket bármilyen felülettel meg lehet dolgozni. Piercinget és fúrást egyaránt végeznek. A hossz 9 és 100 mm között változik, néha több is. A leggyakoribb méretek 16 és 14 mm, amelyek szinte bárhol használhatók.

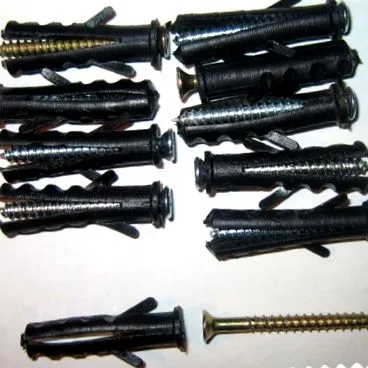

Önmetsző csavarok nylon tiplikkel
Az UW vagy UD típusú gipszkartonok vezetőprofiljának falára történő felszereléshez műanyag tipliket ajánlott használni.
A közvetlen felfüggesztést vagy rögzítést a mennyezethez lehet rögzíteni speciális horgonyrögzítő eszközökkel. Nincs korróziója, nem hajlamos a száradásra, ezért lenyűgöző időt tölt el. A mennyezet készítésekor nem szabad spórolni. A rögzítőelemeknek fémesnek és tartósnak kell lenniük. Ezenkívül használhat mennyezeti tiplit is.
Ha a keretet (váll- és vezetőprofilokat) a beton-, tégla- vagy tömbtartókhoz rögzítjük, akkor speciális tipliket veszünk. Gombafejű műanyag markolat, 6 mm átmérőjű és 40 - 60 mm hosszú. Közvetlenül kalapáccsal lehet kalapálni. Munka előtt különféle típusú rögzítőelemeket kell tárolnia, hogy bármely alkatrészt csatlakoztathasson, például üresen. Amikor felfüggesztés helyett rudakat használ, vegyen TDN horgonyokat vagy azok analógjait.
Tippek a kötőelemek és a minőségi profilok kiválasztásához

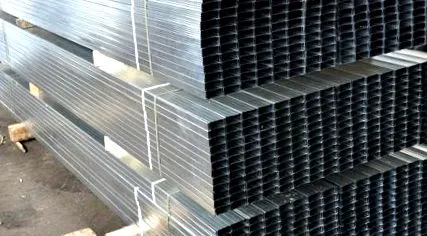

Vásárlás előtt ellenőrizze, hogy a profilelemek laposak, megfelelő méretűek és sértetlen horganyzott bevonattal rendelkeznek-e. Ha érdekel a gipszkarton profiljának megválasztása, ne feledje, hogy vastagsága kevesebb, mint 0,55 mm, nem megengedett. Ne feledje, hogy nem minden, amit a piacon és a boltban értékesítenek, nem felel meg az előírásoknak.
A házasságnak a következő típusai vannak:
# 1. A fém elégtelen vastagságú - ez nagy hátrány. Valójában munka közben a csavarokat letekerjük, mert a huzal gyorsan elszakad. A vastagság ellenőrzése a legegyszerűbb eszközzel (kengyel). Ha ez nem hasznos, akkor opcióként összehasonlíthatja a különböző gyártók profiljait.
# 2. A rozsda nyomainak mindenképpen figyelmeztetniük kell. Miután a korróziós folyamat megkezdődött, folytatódik. És mégis: ha egy profilcsomag rengeteg kenőanyaggal ragyog, akkor ez nagyszerű jel. Valószínűleg az eladó igyekezett elrejteni azt a tényt, hogy a lefedettség a szabványok alatt van.
# 3. A helytelen futtatás szinte azonnal látható - csak távolítsa el a csomag külön részét. Ha ránézünk, láthatjuk, hogy a profil el van csavarodva, és alakja finoman szólva korántsem ideális. Kétségtelen, hogy le kell mondania a vásárlásról, és akkor kínoznak, hogy leleplezze a profilokat. Egyébként helytelen tárolás esetén hasonló problémák merülnek fel - a részletek hajlottak és torzak.
# 4. A pontatlan méret az egyik elfogadhatatlan házasságtípus. Különösen, ha a polcmagasság kezdő profilja alacsonyabb a szükségesnél. És kényelmetlenül dolgozni, és a csontváz ezt is be fogja bizonyítani. Sima alkatrészek, például CW esetében a polc magasságának pontosan 5 cm-nek kell lennie, az SS Gyproc-Ultra ároknál valamivel alacsonyabb érték megengedett. És még akkor is, ha a gipszkarton profilmérete valamivel kisebb a szükségesnél (2,5 m helyett 2,48 m, ahogy néhány gyártó teszi), akkor ezt nem szabad megengednie.
# 5. Ha a horony túl ritka vagy túl kevés, a csavarokat nehéz lesz megcsavarni. Sokáig a felszínen táncoltak, nem voltak hajlandók a megfelelő helyre menni. És ha a CD-profil polcainak élei túl nagyok, akkor az LN-csavarokat is nehéz megcsavarni. Kihalásuk mindig ferde síkokon történik.
# 6. Rögzítőelemek vásárlásakor ellenőrizze a lényeget - ehhez akár néhány fémcsavart is megpróbálhat csavarni. Vizuálisan ellenőrizze, hogy van-e olyan kötőelem a csomagban, amelynek törött a pontja vagy fémtöredék. A főnökök azt is ellenőrzik, hogy vannak-e tiszta, jól kivágott résidők. Ellenkező esetben a bit nem marad az önszigetelő csavaron. Az esküvői házak lehetnek rossz minőségű öntvények vagy fémek, amelyek a kalapácsot előállították. Nem lehetnek rozsda nyomai.
# 7. Ne vegyen profilt vágógépekkel - minden kezét levágják. Nagyon veszélyes és éles dolog.
# 8. Ellenőrizze a műanyag dugókat a tiplikből. Ha sok ütésük van, akkor nehéz az ilyen aljzatokat a lyukba tolni. A parafa meglazul a lyukban, és rosszul nyílik.
