Motoros lemezhengerlő szerkezet - felépítés és felhasználás - Szerszámgépek Románia
A fémlemez-hengerlő berendezés a fémlemez-feldolgozó iparban használatos különböző kúpok vagy hengerek gyártásához lemezhengerléssel.
Ezeket a gördülő gépeket kézzel vagy villanymotorral lehet működtetni.
Motoros lemezhengerlő szerkezet - szerkezet
A motoros lemezhengerlő gépet elég nagy helyre kell felszerelni, hogy optimális körülmények között biztosítsa a szerviz- és karbantartási munkát.
Lemezhengerlő gépet 4 csavarral kell a padlóra szerelni, az alábbi képen látható módon.

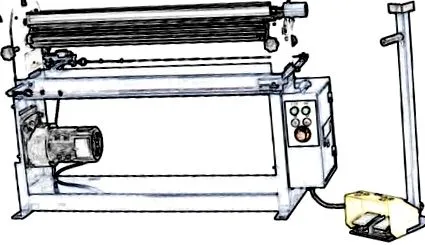

Motoros lemezhengerlő gép - alkatrészei
A villanymotor lemezhengerlő gépének a következő alkatrészei vannak:
- Jobb görgőtartó
- Bal görgőtartó
- Csatlakozó henger
- Állvány
- Elektromos motor
- Vészleállító kapcsoló
- Működtető pedál
- Elektromos panel
Motoros lemezhengerlő gép - leírás
A fémlemezek és gyűrűk hengerléséhez elektromos motoros lemezhengerlő gépet használnak. Egy ilyen gép 2 rögzített hengerből (1. és 2. henger) és egy állítható hengerből (3. henger) áll.
Fix tekercs 1 és állítható henger sz. 3 használható fémgyűrűk gördítésére.
A hengerek forgásiránya a működtető pedállal választható ki.
A motoros lemezhengerlő gépet biztonsági rendszer működteti vészleállító kapcsolóval, amely megakadályozza a balesetek kockázatát.
A mozgatható görgőre szerelt karból (1) áll (amely kijön).
Erre a karra egy csavarban rögzített huzal van rögzítve.
Ha a kar meghajlik, akkor a kábel megérint egy vészleállító kapcsolót, amely megállítja a hengerek forgását.
A kezelőpanel, amelyen motoros lemezhengerlő gép van felszerelve, egy kapcsolóval van ellátva a vészleállításhoz (4. sz.) És két gombbal, az egyik az indításhoz, a másik a leállításhoz.
Motoros lemezhengerlő gép - felhasználás
A motoros lemezhengerlő gép könnyen kezelhető.
A fogantyú sz. 3 és a sz. 4.
Távolítsa el a felső henger sz. 3 alsó henger 1.
Helyezze a fémlemezt a két henger közé, majd forgassa el a fogantyút. 4 forgassa az alsó hengert, majd a felsőt, amíg a felső henger hozzá nem ér a fémlemezhez.
Az alsó henger rögzítése a sz. Fogantyú segítségével történik. 3, majd a felső henger a fogantyú sz. 5.
A lábpedál nem. 6. ábra, amíg a fémlemezt át nem veszi az alsó henger. 7.
Húzza előre a fémlemezt a kézzel beállított szögbe.
A hajlítási szög akkor változik, ha a hátsó henger, amellyel a fémlemez-hengerlő gépet felszerelik, megváltoztatja helyzetét, vezérlését a forgattyú sz. 8, úgy, hogy a fémlemezt fokozatosan hengereljük.
A hengerlési művelet elvégzése után a felső henger meggyengül a 2. sz. Fogantyú segítségével. 5. ábra: távolítsa el a perselyt, és emelje fel a hengert a hengerelt anyag eltávolításához.
Nagy figyelem ajánlott a peremekre. 10 és nem. 11, ha a fémlemez-henger gépet hengeres hengerléshez használják, mert azokat igazítani kell.
Amikor a kúpos csavar sz. 12 fogyhat.
Ebben az esetben a hátsó henger, amellyel a lemezhengerlő gépet szállítják, elmozdul.
Ezt a 2. sz. Vezérlőkar segítségével állíthatjuk be. 8.
Kúpos hengerléskor a két karima nem állhat egymáshoz.
A motoros lemezhengerlő gép megfelelő termelés mellett nagy termelékenységet kínál.
