Öntödei technikák
Mi a bronz?
A bronz, amelyet jelenleg a művészeti öntödékben használnak, különösen Észak-Amerikában, 95% réz, 4% szilícium, 1% mangán és más fémek ötvözetét eredményezi, ami keményebb, kiváló minőségű bronzot eredményez. Ez az ötvözet az amerikai repüléstechnikából származik. Európában a bronz még mindig nagyrészt 85% rézből, 5% ónból, 5% ólomból és 5% cinkből áll.
Különböző bronzöntési technikákat alkalmaznak az invernessi Bronz Múzeum mikrofonjainál: a tűzálló kő, a kerámia héj és a homok technikáját.
Egy kis történelem
A bronz nem mindig volt az, amit ma ismerünk. Mielőtt minden titkát felfedezte, a nemesfémeket, az aranyat, az ezüstöt és az elektrumot már Kr. E. 4000-ben használták. A szokásos fémeket, például réz, bronz és vas, már a Kr. E. 3000-ben alkalmazták.
Szíria felületén nincsenek fémek. Ezért a Mezopotámiától északra fekvő Anatólia hegyeiből importálja őket. A réz (natív fém) természetes ötvözet volt abban az értelemben, hogy a Közel-Keleten arzénnal keverték, legfeljebb 15% -ig.
Az első kezelést a helyszínen végezték az érc kitermelésével és összetörésével. A réz kivonása után rúdba öntötték, majd városokba szállították, ahol a kézművesek szerszámokat és fegyvereket készítettek.
Második feldolgozási eljárásként a réz hidegen kalapált, így keményebbé, kevésbé alakíthatóvá és törékenyebbé vált, vagy 400–500 ° C-ra melegítették, és lassan lehűltek, majd szükség szerint rugalmasabbá és lágyabbá váltak. Ezt a természetes ötvözetet (réz és arzén) fegyverekhez és éles szerszámokhoz használták. Másrészt meg kellett tudni keményíteni a rézt egy újabb fém, ón hozzáadásával, hogy nagyobb ellenállást lehessen elérni. Felfedezték, hogy ón rézhez adásával (legfeljebb 15%) bronzot kaptak.
Az ón eredete bizonytalan. Egyesek úgy vélik, hogy ez a fém Dél-Mezopotámiából, Afganisztánból származik, míg mások (az új terepi kutatások szerint) Törökország hegyvidéki régióiból származnak, Szíria közelében, északra.
A bronz felfedezése a kohászat világának forradalmasítását vonja maga után.

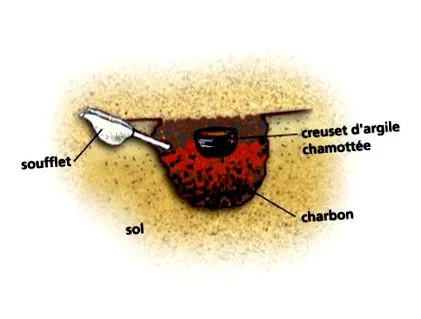

A bronzot már Kr.e. 3000-ben felhasználták. 1000 ° C-on vagy 1950 ° F-on olvadt meg egy samott agyagból készült tégelyben (amely a bronznál magasabb hőmérsékleten is áteshet, legfeljebb 1 800 ° C-ig vagy 3500 ° F-ig). a földbe vájt kemence szén parazsát. (1. ábra) A bronz olvadáspontja ezért 1000 ° C, vagyis 1 950 ° F, amelyet a kemence hőmérsékletét emelő fújtatóval kapunk.
1. ábra
Hatalmas repertoárja van rézből és természetes rézötvözetből (réz és arzén) készült tárgyakból, mint például tőrök, fegyverek, kések, szokásos edények és mindenféle díszek.
Öntödei technika
Az akkor alkalmazott technikák sok találékonyságot mutatnak. A korabeli öntöde nem talált ki semmit, csak az anyagok és a szerszámok változtak, az elv ugyanaz maradt: negatívból (üreges vagy üres bármilyen formában) pozitívvá tenni bronzban. A feladat elvégzéséhez a következő technikákat használták:
A tűzálló kőforma technika
A tűzálló kő technikában a tárgyakat tűzálló kő formákba öntik, vagyis olyan formákba, amelyek ellenállnak az intenzív hőnek, repedés és repedés nélkül. Ezt a technikát több száz évvel ezelőtt alkalmazták.
A régészek régóta úgy vélik, hogy a felhasznált kő szappan; most azt gondoljuk, hogy inkább klorit volt.
Kétféle formát használtak e technika során: nyitott és zárt formákat (2. ábra).
Nyitott kagyló
A nyitott formák egyetlen darabból állnak, ahol a modell ki van vájva (vagy meg van formálva, ha agyag), és ahol olvadt bronzot öntenek.
Ez a fajta forma lehetővé tette fegyverek és egyszerű eszközök egy darabban történő előállítását: kés, tőr stb. Az oxidáció elkerülése érdekében lapos követ tettek rá; valószínűleg a forma sík felületét is megtartotta.
Zárt kagyló
A zárt forma a maga részéről két részből áll. A modell a forma mindkét részében üreges. A megolvadt bronzot a szélén (oldalán) lévő nyíláson keresztül öntik.
Ez a fajta forma lehetőséget kínál bonyolultabb alkatrészek gyártására: karfuratú fejszék, perforált pengék, lándzsafejek és sörtéik, szobrászszerszámok stb.
2. ábra
Elveszett viaszhéj technika (samott agyag)
Kr.e. 4000 óta Iránban és Mezopotámiában ismert, a szilárd vas elterjedt Görögországban a Kr. E. 7. század vége felé. Abban az időben a szilárd tárgyakat samott agyagból (homokkő) készített formákba öntötték. Ehhez az agyaghoz állati szőrt, homokot vagy zúzott homokkőt adunk, hogy kevésbé erős és porózusabb legyen, annak érdekében, hogy elkerüljük a hősokkokat, amelyek megrepedhetnek (3. ábra).
Ezt a technikát inkább kis figuráknak tartották fenn, méhviaszból mintázva (pozitív), agyaggal borítva (negatív).
Az agyaghéjakat 600 ° C-os vagy 1000 ° F-os kemencében sütik, a méhviasz kiszabadul belőlük az erre a célra készített lyukakon keresztül a penész esztrichjében, és amelyeken keresztül a bronzot fúzióval öntik. A bronz felveszi a viasz által hagyott alakot, majd kiakasztással (a samott agyagforma törése) felszabadul és elkészül.
