Puffertárolási technológia, tervezés és költségek
Mi az a puffertartály? Hogyan épül fel és milyen szerkezeti változatok vannak? Hogyan működik egy puffertartály és mikor van értelme használni, mikor nem? Mennyibe kerül egy puffertároló, és mire kell figyelnie vásárláskor?
Leegyszerűsítve: a puffertároló hőtároló. A fűtési rendszer részeként ideiglenesen tárolja a hőt, hogy később felhasználható legyen. Ebből a szempontból a puffertároló a hő és a fűtővíz biztosításához szükséges hő közbenső tárolója. Ebben a cikkben bemutatjuk Önnek a puffertároló felépítését és működési módját, valamint megvizsgáljuk a szerkezeti változatokat is. Azt is megtudhatja, hogy a puffertároló rendszernek milyen előnyei és hátrányai vannak, mikor van értelme használni, és milyen puffertároló egységekkel rendelkeznek. Végül, de nem utolsósorban adunk néhány hasznos tippet a puffertárolók megvásárlásához.
Tartalom áttekintése:
A hőt ideiglenesen tárolja ("puffer"), és engedje el különböző időpontokban
Puffertároló vagy fűtőpuffertároló, más néven "puffer", egy vízzel töltött hőtároló, többnyire acélból készül, amely egy fűtési rendszer része. Segítségének köszönhetően a hő képes egyrészt előállítva, másrészt függetlenül fogyasztva akarat. Ez a fűtési rendszer működése miatt befolyásolja jobb időzítés pozitív hatással van élettartamukra és hatékonyságukra is.

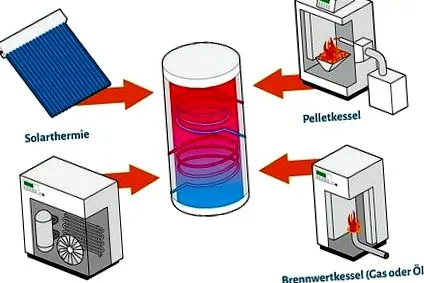

A puffertartályok bármilyen hőforrással kompatibilisek. (Grafika: BSW - Bundesverband Solarwirtschaft e.V.)
Puffer gyere a legkülönfélébb fűtési rendszerekben használják: szilárd tüzelőanyagot használó központi fűtési rendszerekben, valamint olyan rendszerekben, amelyek hőjét megújuló energiaforrásokból állítják elő - napenergia vagy hőszivattyú segítségével. A puffertérfogattól, valamint a be- és kimeneti hőmérséklettől függően ideiglenesen tárolhatja a hőt néhány napig (több napos tárolás), néhány hétig (szezonális tárolás).
Azok a fűtési rendszerek, amelyek a napenergiát integrált naprendszeren keresztül is kinyerik, általában a nap körüli hőtermeléssel rendelkeznek, amikor a nap a tető kollektoraira süt a legerősebben. A hőenergia betakarításának csúcsa nem mindig esik egybe a tető alatti háztartás legnagyobb fogyasztásával. Bárki használhat puffertárolót a fűtőkörben, használhatja délben tárolja a felesleges hőt, és este és másnap reggel használja fel: fűtéshez, főzéshez, mosáshoz, zuhanyozáshoz és fürdéshez.

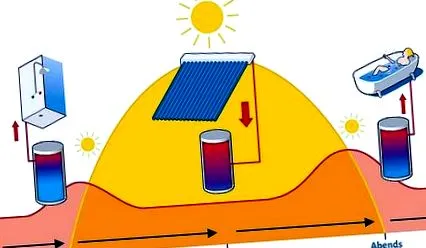

A napsütéses ebédidőben a napenergiát a háztartási víztárolóban gyűjtik össze. Tehát a napenergiát késleltethetjük z-ig. B. zuhanyozás és fürdés használható. (Grafika: BSW - Bundesverband Solarwirtschaft e.V.)
A puffertartály működése és hidraulikája
A Schmid Box a szivattyúcsoporttal a tetején különféle forrásokból gyűjti össze a hőt és szükség szerint elérhetővé teszi. (Fotó: Schmid Feuerungstechnik, Bissendorf)
Működési elv
A puffer fog A hőgenerátor (olajfűtés, gázfűtés, pelletfűtés, szolárrendszer, hőszivattyú) és a hőfogyasztók (fűtőtestek, padlófűtés, távozási pontok, például csapok, zuhany, fürdőkád, mosógép, mosogatógép) közötti fűtőkörbe helyezve. Szabadon programozható univerzális vezérlők szabályozzák.
Tekintettel arra, hogy a legtöbb központilag működtetett fűtési rendszer meleg vízzel működik, mint hőátadó közeg, a Vízzel töltött puffertartály. Mivel kevés oxigéntartalmú fűtővízről van szó, és nem oxigénben gazdag édesvízről (ivóvíz) rozsdavédelem nem szükséges. A puffertároló tehát egy nagy tartály vagy tartály, amelyen keresztül a fűtővíz áramlik. A forró tápvíz áramlik be felül, a hűvösebb visszatérő víz alul.
Hidraulika
Egy egyszerű puffertároló a hűtött vizet megkapja a fogyasztóktól a visszavezetésből, és a hőtermelők tárolt forró vízével táplálja őket, ha hőre van szükség. Azóta két ciklus alatt szinte párhuzamosan történik, a puffertároló tartály képes elnyelni a hőtermelők hőjét, anélkül, hogy egyszerre kellene hőt venni a fogyasztóktól.
Ez azt is jelenti, hogy a fogyasztók akkor tudják levenni a hőt, ha nincs hőtermelő üzem. Ily módon az egyik eredmény termikus rétegződés a tároló tartályban, mert a víz térfogatához viszonyított sűrűsége hőmérsékletfüggő.
A forró víz többé-kevésbé könnyebb, mint a hideg víz, és a tetején van. Ennek eredményeként a visszatérés az alsó tartományban a puffertároló és a felső területen a meleg víz ismét eltávolodott. A fűtő hőgenerátor (ok) ezután a felső tartományban lévő puffertárolóba táplálkoznak a fűtési hőmérséklet függvényében.
A puffertárolás változatainak áttekintése
Rétegzett töltéstároló
Rendszer tároló tartály belső hullámos rozsdamentes acélcsővel a háztartási vízmelegítéshez és a szolár regiszterhez (balra), valamint csatlakoztatható édesvíz modullal és belső szolár regiszterrel (jobbra). (Fotók: ÖkoFEN, Mickhausen)
Speciális, kifinomult rendszerű puffertartályok, úgynevezett rétegzett töltőtartályok élnek ezzel: míg a normál puffertartályok teljesen egyenletesen keverik a hideg visszatérő vizet és a melegvizet, így csak akkor tölthetnek el tőlük forró vizet, egy rétegezett tároló tartály hőmérsékleti rétegzett rendszert tart fenn, hogy a forró vizet mindig felülről lehessen venni, még akkor is, ha nincs teljesen feltöltve.
Szaniter tárolás
A fűtővíz puffertartályai mellett vannak extra tartályok a meleg ivóvíz számára is. Mindkét rendszer kombinációja képviselik a higiéniai üzleteket. Ezáltal a puffertároló édesvízi állomással kombinálva, amelyet a puffertartály fűtővize áthalad és így a fűtési hőt átadja a használati víznek. Ez lehetővé teszi a csap használatát mindig frissen melegített vizet csökken, míg a hagyományos melegvíz-tartályok hosszabb ideig tárolják a forró vizet.
Napelemes tárolás
A puffertároló olyan napkollektoros rendszerhez van csatlakoztatva, amely nem vízzel, mint hőátadó közeggel működik, de víz-fagyálló keverékkel, akkor a puffertároló tartálya kissé eltérő felépítésű: Annak megakadályozása érdekében, hogy a szolárfolyadék keveredjen a fűtő- és ivóvízzel, egy speciális "csőtekercsben", amely a pufferbe van építve.
Kombinált tárolás
Kombinált tárolótartályt hívnak kombinált puffer és melegvíz tároló. Ezek meleg tartályt és fűtővizet tárolnak egy tartályban, így szükség esetén kiadagolható. Mivel az ivóvíz és a fűtővíz nem keveredhet, a tartály megvan két külön áramkör. A fő előny a helytakarékosság két különálló tároló tartályhoz képest.
| Fűtés | Normál puffertárolás | Univerzálisan alkalmazható | olcsó és könnyen összeszerelhető |
| Fűtés | Rétegzett töltéstároló | Nagyobb hatékonyság a különböző hőmérsékletű fűtővíz rétegzésével | Különböző meleg fűtésű hőgenerátorok optimális integrálása |
| Fűtés és meleg víz | Kombinált tárolás | A puffertartályba egy kisebb melegvíz-tartály van beépítve | Kompakt, helytakarékos kialakítás |
| Fűtés és meleg víz | Friss víz tárolása | Melegvíz-melegítés az áramlás elvével | Jó ivóvíz-higiénia |
Puffertartályok tervezése és méretezése
Általában lenni megújuló hőforrások használatakor mint például szilárd tüzelésű kazánok, elektromos hőszivattyúk vagy napkollektorok, de hibrid generátorokkal, például CHP egységekkel is cache mindig szükséges. A tárolóegység típusának és méretének megválasztása mellett a tervezés és a méretezés különösen fontos hidraulikus és vezérléstechnikai integráció nál nél.
Hidraulikus példa a szolár termálrendszerre, a Buderus nevű Logasol SAT-FS a napenergia ivóvíz fűtésére és fűtésére (Fotó: Buderus)
Mennyiségszámítás
Különösen a méret kiszámításához vannak különböző képletek mint például B. a DIN EN 303-5 szabványban szilárd tüzelésű kazánokhoz. A fa fűtési rendszerekben a minimálisan szükséges puffertárolási térfogat irányadó számításaként következő képlet hívott:
A VPu a puffertároló térfogatot, QK a kazán névleges teljesítményét, TB a névleges leégési időszakot, QH az épület fűtési terhelését és QKmin a legalacsonyabb állítható kazánteljesítményt jelenti.
Egyszerűsítheti a Hőigény és felhasználói viselkedés tájékozódni. A mennyiségek ésszerű nagyságrendek az átlagos rendszertípusok esetében 35 és 75 l/kW között. A megújuló energiák használatára irányuló intézkedések előmozdításának irányelvei szerint azonban a Minimális puffertárolási kapacitás 55 l/kW adott.

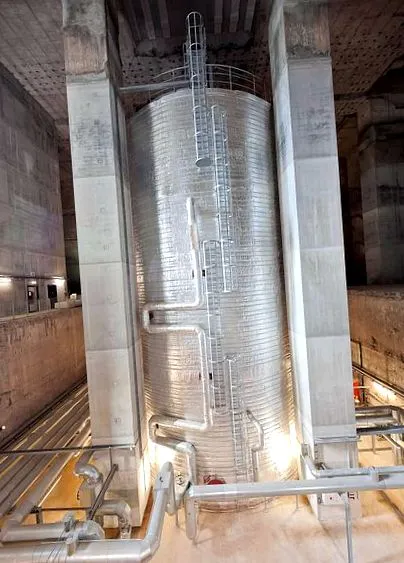

A Reiherstiegviertel helyi fűtési hálózatát ellátó Wilhelmsburg energia bunkerében található nagy puffertároló kapacitása 2000 köbméter, biometán CHP, fatüzelésű rendszer és napenergiás rendszer, valamint egy ipari vállalat hulladékhője látja el. A tároló puffer hatása miatt a beépítendő hőtermelő kapacitás 11-ről 6,5 MW-ra csökkenthető. (Fotó: Hamburg Energie)
kapcsolatok
A puffertartály csatlakozóit általában meglehetősen könnyű hozzárendelni. Így kell a kívánt hőmérsékleti rétegződés miatt is a legmagasabb kapcsolaton az előzetes futásra történő eltávolítás megtörténik. A legalacsonyabb ponton a visszatérés akkor kapcsolódik. Az előtáplálás az a felső csatlakozási területen elkészítette a fogyasztó visszatérő takarmányát az alsó csatlakozási területen. Ha több, nagyon különböző hőmérsékletű fogyasztó van csatlakoztatva, akkor külön táp különféle magasságokban is elképzelhető.
Ausztria E-mail puffertároló Eco Skin 2.0 polárszigeteléssel (Fotó: Austria Email)
Irányítástechnika
A tárolókapacitás maximális kihasználása érdekében ez lehetséges a hőmérséklet pontos rögzítése fontos a puffertartályban. Ehhez merülő hüvelyeket vagy érzékelő sorkapcsokat használnak. Gyakran három érzékelő sorkapcsot használnak a külső puffertároló nyomástesten fent, középen és lent használt. Ezen mérések használatával mentse a puffertárolót automatikusan szabályozni, a gyártók különféle megoldásokat kínálnak, mint pl B. integrált hőmérséklet-különbség-szabályozó egy kapcsolószelep vezérléséhez.

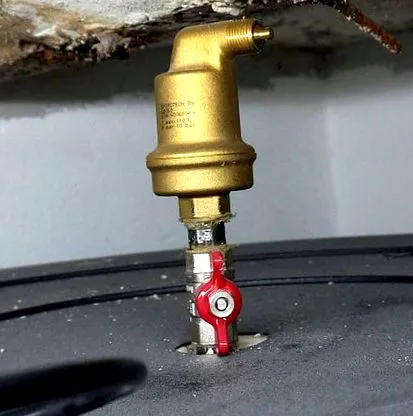

A puffertartályra helyezett automatikus nagy lélegeztetőgép biztosítja, hogy a puffertartály felső területén összegyűlő levegő vagy gázok (oxigén) folyamatosan eltávolíthatók legyenek. Ez azt jelenti, hogy a puffertartály teljes térfogata felhasználható. Ezzel egyidejűleg megakadályozzák a zárt gázok okozta korróziós károk kockázatát. A puffer tárolására szolgáló szellőzőnyílás nagy légkamrával rendelkezik, így a szennyeződések vagy a rendszer vize nem érheti el a szelepet. (Fotó: Spirotech, Helmond/Düsseldorf)
Biztonsági eszközök
Következtében a tágulási térfogat Javasoljuk saját membrán tágulási tartály beszerelését. Biztonsági szelepre csak akkor van szükség, ha a memória kikapcsolható és z. A B. speciálisan szolárrendszerrel fűthető. Ha napenergiát táplálnak be, a Biztonsági hőmérséklet-figyelő a puffertárolóba kell beépíteni, amely megszakíthatja a tárolótartály szolárszivattyújának működését nem haladja meg a biztonsági hőmérsékletét ki melegedni. Ezen túlmenően, ha a tároló tartályának hőmérséklete magas, akkor van értelme szellőzésre a legmagasabb ponton.
A puffertárolás előnyei és hátrányai
A puffermemória leírt funkcionalitása, valamint annak felépítése Előnyök és hátrányok. Az előnyök a következők:
- a A hőtermelés és a hőelosztás elkülönítése, ami azt is jelenti, hogy a hőtermelő a háztartás hőigényétől függetlenül hatékonyan működtethető. Hatékonysága növekszik, miközben a ciklus sebessége csökken: a hőgenerátort nem kell folyamatosan be- és kikapcsolni, ami pozitív hatással van az élettartamára.
- a a fűtési rendszer nagyobb hatékonysága, ami észrevehető az alacsonyabb energiafogyasztás és az ebből fakadó alacsonyabb fűtési költségek mellett.
- hogy maga megújuló energiaforrások nagyon jól integrálható a fűtési rendszerbe.
- hogy maga Egyszerűen kombináljon több hőtermelőt egy fűtési rendszerbe engedni.
A pufferraktárakat gyakran hátrányként krétázzák,
- hogy ő sok helyre van szüksége a felállításához, ami problémát jelenthet, különösen akkor, ha a fűtési rendszert puffertartállyal szerelik fel, ha a kazánházban vagy a használati helyiségben nincs túl sok hely.
- Az elvvel kapcsolatos hátrányos is A tároló tartály okozta hőveszteség. Tudnia kell, hogy a tárolótartály a kiváló szigetelés ellenére mindig hőt ad a környezetnek, amíg hidegebb van, mint amilyen. Ezek a veszteségek is Készenlét vagy készenlét elvesztése hívott. Vitatott a kérdés, hogy mekkora energiaveszteséget lehet elviselni egy puffertároló elhagyása előtt. Lehetőség nyílik a hőveszteségek elsajátítására, elektromos melegítés - ami azonban villamos energiába kerül.
Szakértői tipp: A legjobb, ha a tárolótartályt stratégiailag úgy állítják be, hogy az elveszített hőt továbbra is hatékonyan használják fel a háztartás számára: a meleg kazánház vagy a használati helyiség nem nyeri el annyi hőt a tárolótartályból, mint a hideg. És egy meleg pince a földszint padlóját is „felmelegítheti”.
Költségek és tippek a puffertároló megvásárlásához
- Figyelni Puffertároló megvásárlása Először is a szigetelésén. Az olyan tanúsítványok vagy információk, mint például a Neopor®, mint minőségi szigetelőanyag, poliészter gyapjú fedvény, szifonozott tárolótartály-csatlakozások és kivételesen jó padló- és burkolatszigetelés, valamint műanyag lábak szólnak a kiváló minőségű szigetelés mellett.
- Higiéniai szempontból előnyös, ha van ilyen Vásároljon puffertartályt integrált édesvízi állomással. Ez teljesen kiküszöböli a legionella képződés kockázatát.
- A gyorsítótárnak is kell lennie Puffermeleg a lehető leghosszabb ideig tud. A többnapos tárolótartályt felismerheti azáltal, hogy nyáron a hő akár 95 százalékát is képes biztosítani a melegvíz előállításához.
- A rétegzett ürítési rendszerrel rendelkező puffertároló hatékonyabb, mint anélkül Tehát energiát és költségeket takarít meg.
- Ha tárolótartályt vásárol, ne felejtse el, hogy annak el kell férnie otthonában. Most is vannak Olyan modellek, amelyek terjedelmes szigetelését szállítás és szerelés céljából el lehet távolítani.
- A kérdés, a puffertároló mérete (tárolási térfogat), mindig kellene a nagyobb, megfelelő modell mellett döntsön. Ehhez tudnia kell, hogy a pufferek térfogata az átmérő négyzetével növekszik. Vagyis egy nagyobb puffer memória mindig magasabb lesz, mint vastagabb.
Vannak puffertartályok tárolási térfogatuk és felszerelésük kialakításától függően 300 eurótól (kisebb modellek) felfelé venni. A puffertárolás ára akár több ezer euróra is felmehet. Az optimális méretezéshez és egy új tárolótartály megvásárlásához a legjobb tanácsot szakembertől kérni.
| Rétegzett tároló | friss vízcserélővel és hőcserélővel | 2415 euró |
| Napelemes tárolás | sima csöves hőcserélővel | 1 649 euró |
| Puffertárolás | hőcserélő nélkül | 970 € |
| Puffertárolás | az alsó területen szolár hőcserélővel | 1 203 euró |
| Kombinált tárolás | sima csöves hőcserélővel | 2 301 euró |
Szakértői tipp: Érvényes 2017. szeptember 26-tól új minimumkövetelmények Puffer, kombinált és használati melegvíz tároló tartályokig, legfeljebb 2000 liter térfogatig. A 2017. szeptember 26. után értékesített melegvíz- és puffertárolóknak ilyeneknek kell lenniük sokkal jobban szigetelt így kevesebb hőt veszítenek és hatékonyabban dolgoznak. A fogyasztó láthatja a szigetelési minőséget a tárolóeszközök energiahatékonysági címkéjén (EU címke): Minden tárolóeszköznek meg kell legalább a C osztály D osztályú és alacsonyabb energiahatékonysági osztályú tárolórendszerek már nem értékesíthetők.
