Schlüter®-KERDI-LINE - Provensystem

Gyakori kérdések

Egyéb vízszigetelő rendszerek

Csatlakozhatok más vízszigetelő rendszerekhez?

Válasz

Elvileg működhet más vízszigetelő rendszerekkel (például vízszigetelő megoldásokkal), de ezek nem tartalmazhatnak oldószereket.

Anyag

Melyik anyag a Schlüter® -KERDI-LINE csatorna teste?

Válasz

A Schlüter® -KERDI-LINE csatornatestek kizárólag V4A szilárd rozsdamentes acélból készülnek.

Vízelvezető kapacitás

Mennyi a Schlüter® -KERDI-DRAIN vagy a Schlüter® -KERDI-LINE segítségével létrehozott egységek vízelvezető képessége?

Válasz

  • Schlüter®-KERDI-LINE-H DN 40: 0,5 l/s
  • Schlüter®-KERDI-LINE-H DN 50: 0,6 l/s
  • Schlüter®-KERDI-LINE-V GSE: 1,0 l/s
  • Schlüter®-KERDI-LINE V GE: 0,8 l/s
  • Schlüter®-KERDI-DRAIN DN 40 vízszintes, szagcsapda nélkül: 0,4 l/s
  • Schlüter® -KERDI-DRAIN DN 50 vízszintes, szagcsapdával: 0,6 l/s
  • Schlüter®-KERDI-DRAIN DN 50/70 vízszintes, szagcsapdával: 0,8 l/s
  • Schlüter® -KERDI-DRAIN DN 50 vízszintes, szagcsapda nélkül: 1,4 l/s
  • Schlüter® -KERDI-DRAIN DN 50 függőleges, szagcsapdával/szerkezettel: 0,6 l/s/0,8 l/s
  • Schlüter® -KERDI-DRAIN DN 50 függőleges, szagcsapda nélkül: 1,4 l/s

Kültéri területek

Tudom használni a vízelvezető csatornákat a kültéri területeken?

Válasz

Szagcsapdák nélküli padlólefolyók korlátozások nélkül használhatók a kültéri területeken. Ha a padló lefolyójának szagcsapdája van, akkor azt el kell távolítani, hogy kültéri területekre telepítse. A Schlüter-Systems az egyetlen gyártó, amely olyan szagcsapdát kínál, amely a grill szerelvény része, és ezért eltávolítható.

Padlóburkolat

Alacsony szerelési magasságú bevonatokkal tudom használni a vízelvezető rendszereit?

Válasz

Műszaki szempontból a lineáris vízelvezető rendszerhez legalább 5 mm összeszerelési magasság szükséges. Pontvízelvezetéssel a grillegység a padlóval egy szintben telepíthető.

Schlüter ® - KERDI-LINE

Karbantartás

A szett tartalmaz egy speciális tisztító kefét az utasításokkal a szagcsapda és a csatorna testének egyszerű időszakos tisztításához.

Minden tisztítószer nem tartalmazhat sósavat és fluorsavat.

Kerülje a más fémekkel, például a közönséges acélokkal való érintkezést a korrózió elkerülése érdekében. Szerelési eszközöket is tartalmaz, például simítókat vagy acélgyapotot, például a ragasztómaradványok eltávolítására.

Ne használjon súrolószereket érzékeny felületeken (különösen EP = csiszolt rozsdamentes acél esetén).

Javasoljuk a Schlüter®-CLEAN-CP rozsdamentes acél tisztító polírozás használatát.

Schlüter® - KERDI-LINE

Termékek

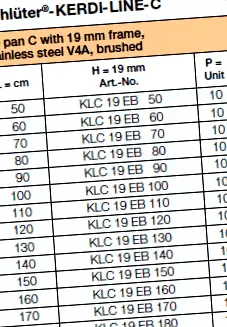

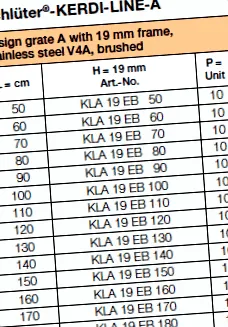

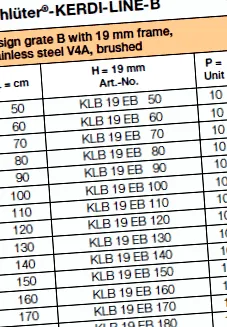

Schlüter®-KERDI-LINE-A/-B/-C

A Schlüter® -KERDI-LINE szálcsiszolt rozsdamentes acél betétkeretek, tervező grill burkolatokkal, amelyek illeszkednek a Schlüter® -KERDI-LINE csatorna testéhez. A betétkeret magassága állítható, hogy fedje a 3 és 25 mm közötti vastagságú fedőanyagokat. Az A, B és C tervező rácsok tervezési lehetőségként kaphatók.

Jegyzet: H = 19 mm rétegvastagság 3 - 15 mm
H = 30 mm bevonatvastagság 13-25 mm

schlüter

schlüter

provensystem

Jegyzet:
H = 19 mm rétegvastagság 3 - 15 mm

Magasfényű rozsdamentes acél, amely illeszkedik a króm felülethez

kerdi-line

rozsdamentes acél

schlüter

Magasfényű rozsdamentes acél, amely illeszkedik a króm felülethez

kerdi-line

kerdi-line

Schlüter® -KERDI-LINE

Jegyzet:
A C betét tervezési rácsa legfeljebb 10 mm vastagságú lemezekre alkalmas

Magasfényű rozsdamentes acél, amely illeszkedik a króm felülethez

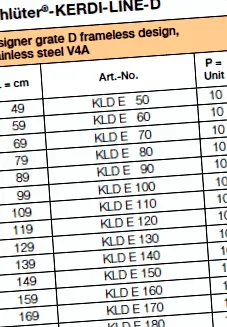

Schlüter®-KERDI-LINE-D

A Schlüter® -KERDI-LINE-D egy keret nélküli csatornaburkolat, amely illeszkedik a Schlüter® -KERDI-LINE csatornatestekhez. A bevonótámaszt gyapjúszövettel látják el, amelyet a csempe ragasztóval lehet ragasztani, és univerzálisan alkalmas minden rétegvastagságra.

amely illeszkedik

Schlüter®-KERDI-LINE-FC

A Schlüter® -KERDI-LINE-FC egy rozsdamentes acél betét a vízelvezető keretek és a rácsok közötti optikai megjelenéshez, ha sorba vannak állítva.

Magasfényű rozsdamentes acél, amely illeszkedik a króm felülethez

Schlüter®-KERDI-LINE

Különféle típusú metszetek állnak rendelkezésre a grill és a keret vagy mindkettő kialakításának javítása érdekében. A logók, képek vagy feliratos szövegek dizájnhangsúlyt kölcsönöznek, erősítik a márka identitását, vagy egyszerűen csak mosolyt csalnak reggel. Tökéletes azoknak a szállodaláncoknak, akik tökéletes kényelmet szeretnének vendégeiknek, azoknak a kereskedőknek, akik a saját márkájukat szeretnék otthagyni a gyártó márkái mellett, vagy egy szerető férjnek, aki azt akarja, hogy a zuhany reggel barátságos üdvözletet adjon.

Bárki és bárhol: A Schlüter®-KERDI-LINE most lehetőséget kínál személyes érintés megőrzésére. Fedezze fel a lehetőségeket.

Három különböző típusú metszet

Három különböző metszet közül választhat:

  • Komoly kegyelem
  • Felületi metszet
  • Crossgraph metszet

A metszési lehetőségek a kiválasztott motívumtól és esztétikai preferenciáitól függenek.

A megfelelő Schlüter® -KERDI-LINE modell lézermetszetei (legfeljebb 120 cm hosszúságúak) a teljes szerelvényre (rács és keret) vagy csak a vázra helyezhetők. A graviméter lehet akár 120 x 7 mm (keret) vagy 120 x 30 mm (grill). A gravírozás megismételhető a rácson (legfeljebb 3-szor) vagy a vázon (legfeljebb 6-szor).

Schlüter®-KERDI-LINE-A 19 mm

A vésett verziók 120 cm-nél nagyobb hosszúság esetén nem állnak rendelkezésre.

Schlüter®-KERDI-LINE-C 19 mm

Schlüter®-KERDI-LINE-STYLE

A Schlüter® -KERDI-LINE-STYLE kontúrkeretek elegáns kialakítású borításokkal, szálcsiszolt rozsdamentes acélból készülnek, hogy illeszkedjenek a Schlüter® -KERDI-LINE csatornatestekhez. A vékony kontúrkeret magassága állítható, hogy bevonja a 6 és 18 mm közötti vastagságú bevonó anyagokat. A borítók FLORAL, CURVE és PURE kivitelben kaphatók.

kerdi-line

Jegyzet:
H = 23 mm bevonatvastagság 6 - 18 mm

A kupakokat és a kereteket nem lehet kombinálni a Schlüter® -KERDI-LINE-A/-B/-C/-D.

schlüter

rozsdamentes acél

Schlüter ® - KERDI-LINE

Alkalmazás és funkció

Schlüter® -KERDI-LINE egy lineáris vízelvezető rendszer alkatrészek zuhanyzók építéséhez padlószinten kerámia burkolólapokkal, természetes kővel vagy más bevonatokkal.
Ez egy rozsdamentes acélból, rozsdamentes acélból készült csatornatestből, valamint a rács és a keret felső részéből áll, amely a készletben található szerelőeszköz segítségével könnyen beállítható a burkolat vastagságához. A vázszerkezetek 3 változatban kaphatók, profilvázként 10 mm-es látható perforált vagy csiszolt felülettel vagy kontúrvázként.

Schlüter® -KERDI-LINE-H val vel nyílása A vízszintes lefolyó beépített szagcsapdával és lefolyótesttel rendelkezik.
Csatorna tartó magassága:
DN 40 (40 mm) = 78 mm
DN 50 (50 mm) = 97 mm

Schlüter®-KERDI-LINE-H 50 G2 vízszintes elvezetéssel előre el van látva integrált szagcsapdával, amelynek vízelvezető kapacitása ≥ 0,8 l/s a ​​DIN 1253 szerint, 2 cm-es vízelvezető magassággal és 50 mm-es vízfogó magassággal.
Csatorna tartó magassága:
DN 50 (50 mm) = 120 mm

Schlüter® -KERDI-LINE-F val vel lyuk vízszintesen előre van felszerelve egy szagcsapda, amely integrálva van a lefolyóba. Csatorna tartó magassága: DN 40 (40 mm) = 60 mm

Schlüter® -KERDI-LINE-V, -VS, -VOS a függőleges elvezetéshez, például padlószerkezeten keresztül, vagy a lefolyótestbe integrált szaggyűjtő eszközzel (KERDI-LINE-V), vagy -LINE-VS szifonnal rendelhető - elérhető és üres eltolás (KERDI-LINE-VOS).
Csatorna tartó magassága:
DN 50 (50 mm) = 24 mm

Schlüter®-KERDI-LINE-V 50 G2 vagy a függőleges lefolyó beépített szagfogóval van felszerelve, amelynek vízelvezető kapacitása ≥ 1,0 l/s a ​​DIN 1253 szerint, 2 cm-es vízelvezető magassággal és 50 mm-es vízelvezető magassággal.
Csatorna tartó magassága:
DN 50 (50 mm) = 48 mm

A gyors és egyszerű telepítés érdekében a KERDI-LINE-H50 és -H40 csatornatestét egyszerűen beillesztik a pontos polisztirol csatornatartóba. A lefolyó konfigurációjának köszönhetően a Schlüter® -KERDI-LINE-F csatorna teste és csatornatartója állandóan egymáshoz van rögzítve.
A Schlüter® -KERDI-LINE univerzálisan használható a padlóra vagy a falra szerelt telepítésekhez.

KERDI-LINE-H, -H 50 G2 és -V, -VS, -V 50 G2 lineáris vízelvezető hosszak:
50 cm-től 180 cm-ig (VOS = kimeneti kimenet a közepén kívül 70 mm-től 120 mm-ig);

10 cm-es lépésekben a KERDI-LINE-F lineáris lefolyó hossza:
50 cm-től 120 cm-ig, 10 cm-es lépésekben

A Schlüter® -KERDI gallér tapad a ragasztóperemhez a csatorna testének minden részén. Biztosítja a csatorna testének megbízható csatlakozását a vízszigetelő egységhez, mind a padlón, mind a függőleges falakon.

A profilkeret látható felülete, valamint a rácsok - zárt vagy perforált kivitelben - szálcsiszolt vagy csiszolt rozsdamentes acélból készülnek. A profilkeret opcionálisan 10 mm-es cseréppel is rendelhető. Keret nélküli fedél (Schlüter® -KERDI-LINE-D) is kapható, amely univerzálisan alkalmas minden magasságra.

Schlüter® - KERDI-LINE

Telepítés

A következő lépések ismertetik a lineáris vízelvezető rendszerek telepítését. Részletes leírásért lásd a következő termékek telepítési útmutatóját:

  • Schlüter®-KERDI-LINE-H
  • Schlüter®-KERDI-LINE-H 50 G2
  • Schlüter®-KERDI-LINE-F
  • Schlüter®-KERDI-LINE-V
  • Schlüter®-KERDI-LINE-V 50 G2
  • Schlüter®-KERDI-LINE-D (fedél konzol)

Telepítés alacsony építési magassággal:
A Schlüter® -KERDI-LINE-H, -H 50 G2 és -F készülékeket vízszintes padlóelvezetésre tervezték. A Schlüter® -KERDI-LINE-F különösen alkalmas felújítási munkákra az alacsony, mindössze 60 mm-es beépítési magasság miatt. Ha lehetséges a padlószint leeresztése, a Schlüter® -KERDI-LINE-V használatával ≥ 24 mm beépítési magasság érhető el.

Schlüter®-KERDI-LINE-H Vízszintes vízelvezetés

Schlüter®-KERDI-LINE-H 50 G2 50 mm-es vízcsapdák magasságú vízszintes lyukak


. További lépésekért lásd: Schlüter® - KERDI-LINE-H (a 4. ponttól).

Schlüter®-KERDI-LINE-F Távolítsa el vízszintesen előre

Schlüter®-KERDI-LINE-V, -VS, -VOS A függőleges kivándorlás

Schlüter®-KERDI-LINE-V 50 G2 Függőleges csatorna 50 mm vízcsap magassággal

  1. Határozza meg a lineáris lefolyó helyzetét, és hozzon létre egy furatot/lyukat a lefolyó házhoz. Ezután helyezze a leeresztő házat erre a helyre.
  2. A 48 mm-es minimális szerelési magasság eléréséhez rövidítse le az adaptert (maximális behelyezési mélység 90 mm) a legkisebb 30 mm-es behelyezési mélységig.
  3. Helyezze vissza az adaptert a csatornatestbe, és rögzítse biztonságosan.
  4. Vigye fel a vékony ragasztót, hogy egyenletes aljzatot hozzon létre a csatorna támasztási területén. Helyezze a csatorna testét a csatorna támasztékkal a lefolyó házra, és erősen nyomja meg. Ha szükséges, ragasszon foltokat a magasság beállításához. A falra szereléshez a csatorna testét a fal és a falvastagság közötti távolságnak megfelelően kell beállítani (lásd a 4a és 4b beépítési példákat).
  5. Most alkalmazza a zuhany területének ferde esztrichjét (2%).
  6. Vigye fel a vékony ragasztót az esztrichre. A DITRA 25 telepítéséhez 3 x 3 vagy 4 x 4 mm méret ajánlott ködös. Használja a 6 x 6 mm méretet a DITRA-HEAT felszereléséhez.
  7. Most csatlakozzon a Schlüter®-DITRA 25 vagy a -DITRA-HEAT rendszerhez, tömítse össze a varratokat a Schlüter® -BAND és a Schlüter® -KERDI-COLL-L (lásd a 6.1 és 6.4 adatlapokat).


. További lépésekért lásd: Schlüter® - KERDI-LINE-H (a 4. ponttól)
