A HyperMesh egy multidiszciplináris végeselemű előfeldolgozó, amely kezeli a legnagyobb és legösszetettebb modellek generálását a CAD geometria importjától a megoldásra kész fájl exportálásáig.
Az elmúlt 20 évben a HyperMesh a koncepciós és nagy hűségű modellezés korszerű előprocesszorává fejlődött. A fejlett geometriai jellemzők és a diszkrétálási képességek környezetet biztosítanak a gyors modellgeneráláshoz. A magas minőségű háló gyors előállításának képessége a HyperMesh egyik alapvető kompetenciája. Az ipari trendek a moduláris alrendszer tervezésére való áttérést és az új anyagok további feltárását jelzik; A HyperMesh fejlett modellszerelő eszközökkel rendelkezik, amelyek képesek támogatni az alrendszerek létrehozását és komplex összeállítását, emellett a laminált kompozitok modellezését fejlett eszközök támogatják a létrehozáshoz, szerkesztéshez és megjelenítéshez. A kialakítás megváltoztatása a háló átalakításával és a geometria méretezésével lehetséges. A HyperMesh egy megoldás-semleges környezet, amely kiterjesztett API-val is rendelkezik, amely lehetővé teszi a speciális szintek testreszabását.
A HyperMesh-t világszerte több ezer ügyfél használja végeselemű modellek előállítására és kezelésére. Támogatja a CAD és a megoldó interfészek széles skáláját, így tökéletes megoldást kínál a legtöbb ipar és terület számára.
előnyöket
Hatékony FEA modellezési megoldás a vállalatok számára
- A legszélesebb közvetlen CAD és CAE interfészkészlettel és az egyedi integráció meghatározásának képességével a HyperMesh zökkenőmentesen működik, bármilyen műszaki környezetben.
- A HyperMesh robusztus, közös vállalati FEA modellezési keretet biztosít - minimalizálja a rést modellező eszközökbe történő befektetéseket és a képzési költségeket.
Nagy sebesség és kiváló minőségű összekötés
- Kétdimenziós (héj), háromdimenziós (tetra és hexa) automatikus és félautomata hálós képességekkel a HyperMesh leegyszerűsíti az összetett geometriák modellezésének folyamatát.
A végfelhasználók hatékonyságának növelése a modellek automatikus összeszerelésével és a csomagokban történő diszkrétálással (Batch Meshing)
- A HyperMesh és a PDM közötti szoros kapcsolat megkönnyíti a kétirányú kommunikációt, emellett a felek reprezentációit és konfigurációit közvetlenül a HyperMesh kezeli.
- A kötegelt hálós technológia felgyorsítja a modell fejlesztési folyamatát, mivel nincs szükség a geometriai kötés és kézi tisztítás elvégzésére.
- Magasan automatizált módszerek a gyors összeállításhoz, beleértve a hozzárendelést és a kapcsolatok kezelését, például csavarok, varratok, ragasztók és varratok.
A térfogatok fokozatos átalakításának interaktív jellemzője a geometria megváltoztatására több tervezési változó definiálásával (morfolás)
- A fokozatos átalakítási eszközök rugalmas készlete lehetővé teszi a felhasználók számára, hogy a régi hálókat átalakítás nélkül módosítsák, hogy automatizálják az új tervezési javaslatok kivizsgálását.
Zárt hurok a CAD és a FEA között
- Közvetlen száleltávolítás közvetlenül vékony geometriáról, beleértve a vastagság-elosztást a térkép közepén lévő hálógeneráló eszközökkel.
- Bontsa ki az összetett adatokat geometriai (CAD) fájlokból, és vigye át a véges elemekre minimális felhasználói interakcióval.
- A háromdimenziós geometriai modell megszerzése végeselemes modellekből a profilalkotási irány, a tervező és a mérnöki csapat kommunikálásához
képességeit
A legjobb diszkréció
A HyperMesh fejlett, könnyen használható eszközöket kínál a felhasználók számára a CAE modellek felépítéséhez és szerkesztéséhez. A 2D és 3D modellek készítéséhez a felhasználók hozzáférhetnek a háló különböző generációs képességeihez, valamint a HyperMesh erőteljes automatizálási moduljához.

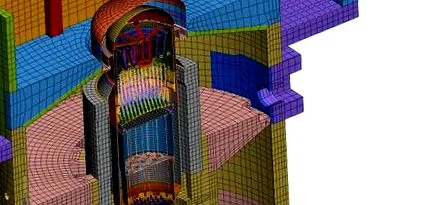

Nagy hűséggel meshelt
- Felületi háló
- Geometriai leképezés Hexahedron típusú szilárd elemekkel (Szilárd térkép)
- Discritase komplex geometriák Tetrahedron elemekkel

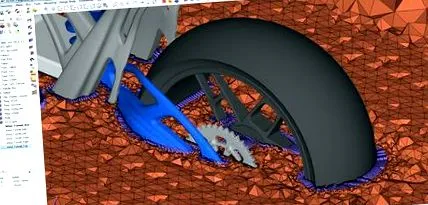

- Meshing CFD
- Meshing SPH
Mesh Morphing
A HyperMorph egy hatékony megoldás a végeselemes modell paraméteres és interaktív alakváltozására. Egyedülálló megközelítése lehetővé teszi a végeselemes hálózat alakjának gyors variálását a hálóminőség feláldozása nélkül. A morfondírozási folyamat során a HyperMorph lehetővé teszi az alakváltozók létrehozását is, amelyek felhasználhatók további tervoptimalizálási tanulmányokhoz.
Batch Meshing
Az Altair® BatchMesher ™ használata a leggyorsabb módja annak, hogy automatikusan nagy minőségű végeselemes hálókat állítson elő nagy szerelvényekhez. A kézi diszkretizálási feladatok minimalizálásával ez az önhálózó technológia több időt biztosít a hozzáadott értéket képviselő mérnöki szimulációs tevékenységekre. A BatchMesher biztosítja a felhasználó által megadott ellenőrzést a hálós kritériumok és a geometria tisztítási paraméterei felett, valamint lehetőséget nyújt az egyedi fájlformátumokba történő exportálásra.

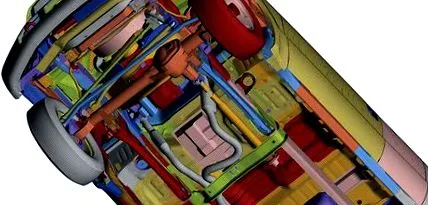

CAD interoperabilitás
A HyperMesh import és export támogatást nyújt a legnépszerűbb CAD adatformátumokhoz. Ezenkívül a HyperMesh robusztus eszközökkel rendelkezik az importált geometria tisztításához, hogy lehetővé tegye a kiváló minőségű háló hatékony előállítását. A határfeltételek a geometriában közvetlenül is alkalmazhatók az alapok automatikus leképezéséhez.
- CATIA és CATIA összetett kapcsolat
- Rostok
- IGES (import és export)
- Intergraph
- JT (import és export)
- Paraszolid (import és export)
- ProE és CREO
- Megbízható munkák
- LÉPÉS (import és export)
- Tribon
- UG
Csatlakozók
A csatlakozók olyan geometriai entitások, amelyeket geometria vagy FE entitások összekapcsolására használnak. Varratokkal, ragasztókkal, csavarokkal vagy tömegekkel hegesztések és hegesztések létrehozására szolgálnak. A csatlakozók geometriai elemekből készülhetnek különféle FE ábrázolásokban.
A csatlakozók tartalmazzák a helyüket, az összekötő partnereket, a csatlakozási szabályokat és a megvalósítás típusait. Létrehozhatók manuálisan, elnyerhetők a meglévő FE kapcsolatokból, vagy importálhatók és létrehozhatók szöveges fájlokban.

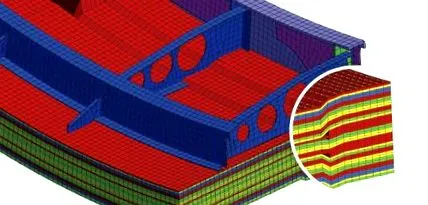

Kompozitok
A HyperMesh erős tulajdonságokkal rendelkezik a nagyon összetett kompozit struktúrák modellezéséhez. A réteg entitások lehetővé teszik az egyes rétegek alakjának meghatározását geometria vagy elemek alapján. A laminált entitás meghatározza az összetett alkatrészek egymásra helyezésének sorrendjét. A kompozitok meghatározása általános, és több megoldási profilban érhető el.
Áttekintés céljából az összetett struktúrákat 3D-s rétegekben, egyedi izolált rétegekben és grafikusan megjelenített réteg-orientációkban lehet megtekinteni.
A rendkívül hatékony munkafolyamat érdekében a CATIA olvasót továbbfejlesztették, hogy összetett definíciókat, például rétegalakokat, anyagokat és rétegeltájolásokat olvashasson közvetlenül a geometriai fájlból. A Fibersim modelleket nagyon hasonló módon lehet importálni. A HyperMesh kifinomult leképezési algoritmusokat kínál a geometriai bemeneti adatok FE hálózathoz és a kapcsolódó tulajdonságokhoz történő átviteléhez.
CAE (Solver Interfacing) interfészek
A HyperMesh számos különböző megoldó formátumot támogat az importáláshoz és az exportáláshoz. A HyperMesh a teljes mértékben támogatott oldószerekkel együtt minden testreszabott megoldást teljes mértékben személyre szabott környezetben (felhasználói profilban) biztosít. Rugalmasságot kínál további megoldási rendszerek támogatásához egy egyedi és egyszerű interfésznyelven keresztül.
Együttműködési eszközök
A HyperMesh együttműködési eszközök szabványos telepítéssel érhetők el. A felhasználók erős és valóban együttműködő környezetben dolgozhatnak. A Felfedezés menü be van építve az összes HyperMesh fájl párbeszédablakba, és hatékony adatbázis keresést és fájlkeresést tesz lehetővé. A Böngésző szervezője segít a szimulációs adatok és a fájlverziók strukturálásában. A személyes vagy csapatadatokat hatékonyan lehet kezelni annak biztosítása érdekében, hogy mindig a legfrissebb fájlverziókat használják. A kulcsszókutatás lehetővé teszi a hatékony adatbázis-kutatást. A Connect a vállalati PLM csapatok vagy rendszerek közös adatbázisához való kapcsolódás. A fájlok letölthetők vagy feltölthetők az adatbázisba vagy az adatbázisból. Az együttműködő eszközök olyan anyagkönyvtárat is tartalmaznak, amely lehetővé teszi a vállalati anyagok adatbázisában történő keresést és szűrést.
Testreszabhatja a HyperMesh-t a környezetének megfelelően
A HyperMesh felület beállítása: Testreszabhatja a modellezési élményt egy könnyen kezelhető kezelőfelülettel, amely drag and drop eszközsorokat, konfigurálható legördülő menüket és billentyűparancsokat tartalmaz.
Egyedi segédprogramok: Hozzon létre egyedi alkalmazásokat, amelyek teljes mértékben integrálódnak a HyperMesh felületbe.
Input Solver Translator: A felhasználók kiterjeszthetik a HyperMesh interfész támogatását azáltal, hogy bemeneti fordítókat adnak hozzá a különböző elemzési adatok áthidalásának elolvasásához.
Sablon exportáló sablonok: Az exportáló sablonok lehetővé teszik a HyperMesh adatbázis felhasználó által meghatározott formátumban történő írását a nem támogatott megoldók számára.
