Tápegység
Az energiaellátó rendszer szerepe az elektromos energia előállítása, tárolása, vezérlése, szabályozása és elosztása a műhold fedélzetén.
Az elektromos energia előállítása: a napenergia-generátor
Annak elkerülése érdekében, hogy túlságosan veszélyes és korlátozó jellegű termonukleáris generátor szállítson, vagy olyan üzemanyagcellát, amely a kívánt 5 éves élettartammal összeegyeztethetetlen mennyiségű reagens szállítását igényli, a választást természetesen megújuló, rendelkezésre álló és ökológiai forrásból választották: nap.
A napenergia-generátor meghatározása figyelembe veszi a napfluxus variációit, az elektron- és protonrészecskék sugárzási fluxusát, a mikrometoritok bombázásait, az ultraibolya sugarakat, amelyek a teljesítmény romlását eredményezik, becslések szerint évente kevesebb, mint 2%.
A SPOT 4 műhold szolárgenerátora 5 cellával borított panelből álló napvitorlából áll.
A panelek merev mechanikus méhsejt-szerkezettel rendelkeznek a szénszálas bőrön; a vitorlát a műhold testével összekötő kar széncsövekből készül. Az Aerospace fejlesztette ki őket. A vitorla bevetése után a teljes terület 25 m 2. 8640 szilícium 24 cm 2 -es fotovoltaikus cellát gyártanak, amelyeket az ASE gyárt Németországban, az egyik oldalra ragasztva, és teljes teljesítményük meghaladja a 2200 W-ot.
Az MS által kifejlesztett MEGS (Solar Generator Training Mechanism) nevű mechanizmus a kar közvetítésével lehetővé teszi a panelek optimális orientálását a nap felé az egész pályán.
Az elektromos energia szállítását a napgenerátortól a műholdig 10 kábelpár (10 szakaszhoz társítva) végzi, amelyek a kar mentén futnak. A napvitorla és a műhold közötti elektromos kapcsolatot a kollektorkefék gyűrűs érintkezői hozzák létre.

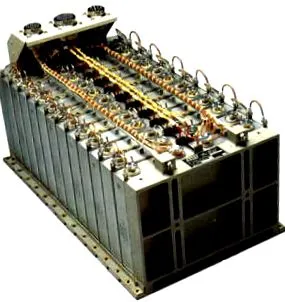

Energiatárolás: elemek
Tekintettel a választott pályára, a napgenerátor minden pályán a föld árnyékában van, körülbelül 35 perces napfogyatkozás alatt, és 65 percig világít. Az áramot a sejtek csak a megvilágosodott időszakokban generálják. Ezért szükségünk van egy elemre, amely képes a nap folyamán tárolni az energiát, és a napfogyatkozás során helyreállítani a műhold végleges ellátásához.
Hasonlóképpen, az indítási szakaszban, még mielőtt a napgenerátort beindítanák, biztosítani kell a műhold áramellátását.
Végül feltétlenül ellenőrizni kell az elemek hőmérsékletét. Névlegesen - 5 ° C és 0 ° C között tartják.
Villamos energia vezérlése és szabályozása: RSJ
Hogyan végezhető el az akkumulátor kezeléséhez szükséges összes funkció, és hogyan korlátozható a szolárgenerátorból rendelkezésre álló többlet energia a műhold által ténylegesen felhasznált teljesítményhez képest ?
Az ETCA cég által Belgiumban gyártott, nagyjából 30 kg tömegű, elektronikus RSJ (Shunt Junction Regulator) elnevezésű névleges név biztosítja a napenergia-generátor, az elemek és a műholdas áramellátás buszjainak találkozási pontját. A négy elem közvetlenül párhuzamosan csatlakozik az elektromos buszhoz.
