VW Passat javítási utasítások - kipufogógáz-turbófeltöltő - kipufogógáz-turbófeltöltés, G-töltő

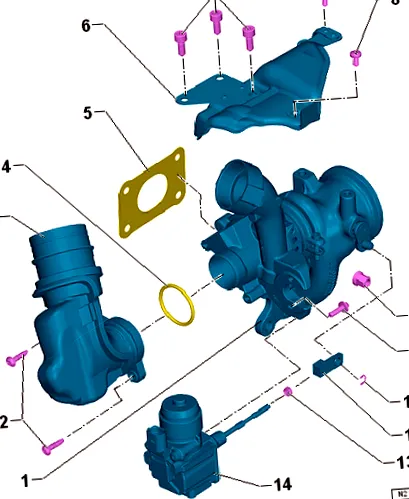

Szerelési áttekintés - kipufogógáz-turbófeltöltő

1. Kipufogógáz-turbófeltöltő
   • Távolítsa el és telepítse
2. csavar
   • 8 Nm
3. Támogatás
4. O-gyűrű
   • cserélje ki
5. költészet
   • cserélje ki
6. Hőpajzs
7. csavar
   • 25 Nm
8. csavar
   • 8 Nm
9. anya
   • cserélje ki
   • 14 Nm
10. csavar
    • cserélje ki
    • 9 Nm
11. Biztonsági klip
    • cserélje ki
12. Működtető kar
13. Ellenanya
    • 6 Nm
    • tömítőviasszal rögzítse
14. Töltőnyomás-működtető -V465-

jegyzet

• Megjegyzés telepítéskor!
• Különböző feltöltő nyomású működtető változatok telepíthetők.

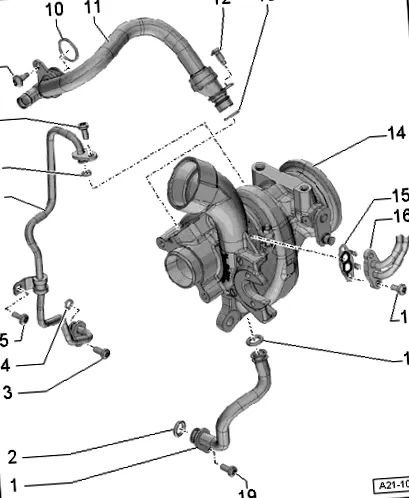

1. Olaj visszatérő vezeték
2. O-gyűrű
   • cserélje ki
3. csavar
   • 9 Nm
4. O-gyűrű
   • cserélje ki
5. csavar
   • 9 Nm
6. Olajbetápláló vezeték
7. O-gyűrű
   • cserélje ki
8. csavar
   • 9 Nm
9. csavar
   • cserélje ki
   • 5 Nm
10. O-gyűrű
    • cserélje ki a forgattyúház szellőzéséhez szükséges tömlőt, ha sérült
11. cső
    • forgattyúház szellőzéséhez
12. csavar
    • cserélje ki
    • 5 Nm
13. O-gyűrű
    • cserélje ki a forgattyúház szellőzéséhez szükséges tömlőt, ha sérült
14. Kipufogógáz-turbófeltöltő
    • Távolítsa el és telepítse
15. költészet
    • cserélje ki
16. Hűtőfolyadék-vezetékek
    • Előre és hátra
17. csavar
    • 8 Nm
18. O-gyűrű
    • cserélje ki
19. csavar
    • 9 Nm

Távolítsa el és szerelje be a kipufogógáz-turbófeltöltőt

Szükséges speciális eszközök, tesztelő és mérő eszközök és segédanyagok

• Tömítőgyertya készlet a motorhoz -VAS 6122-

• Tömlőfogó fogó -VAS 6362-
• Feloldó szerszám -T10527-
• Kinyitó szerszám -T10527/1-

jegyzet

• Tartsa be a tisztaság szabályait.
• Telepítéskor helyezzen vissza minden hővédő hüvelyt ugyanazon a helyen.
• Ha a kipufogógáz-turbófeltöltőn mechanikai sérüléseket észlelnek (például egy megrongálódott kompresszorkerék), akkor nem elegendő csupán a kipufogógáz-turbófeltöltőt kicserélni. A következményes károk elkerülése érdekében a következ munkákat kell elvégezni:
• Ellenőrizze a légszűrő házának, a légszűrő betétjének és a légcsatorna tömlőknek a szennyezettségét.
• Ellenőrizze a teljes töltőlevegő-vezetéket és a töltőlevegő-hűtőt idegen testek szempontjából.
• Ha idegen testek találhatók a töltőlevegő-rendszerben, tisztítsa meg a töltőlevegő-vezetéket, és szükség esetén cserélje ki a töltőlevegő-hűtőt.

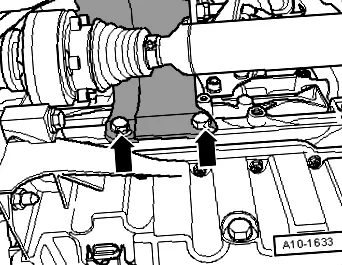

- Csavarja ki a csavarokat-nyílokat, távolítsa el a hővédő pajzsot a jobb hajtótengelynél.

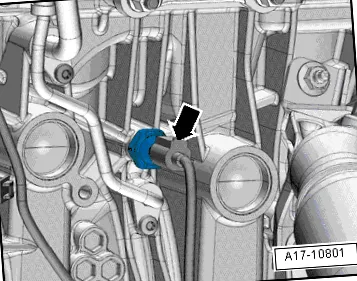

- Húzza ki az elektromos csatlakozót -nyíl- olajnyomás kapcsoló a csökkentett olajnyomásért -F378-.

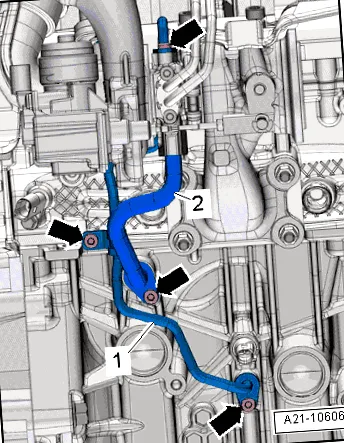

- Csavarja ki a nyíl csavarjait, távolítsa el az olajbetöltő vezetéket -1 és az olaj visszatérő vezetéket -2-.

- Csavarja ki a -2- csavart, távolítsa el a csavaros szorítót.

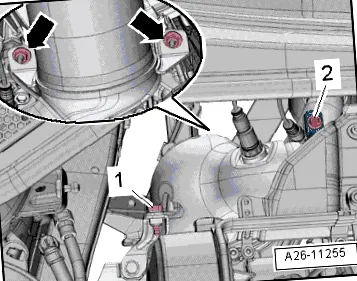

- Csavarja ki az -1- és az anyák-nyilak csavarjait, kösse össze a katalizátort.

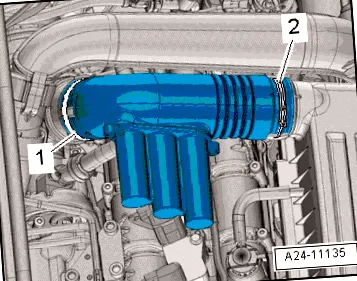

- Oldja ki a -1 és -2 tömlőbilincseket, távolítsa el a légcsatornát.

- Fedje fel a légcsatorna tömlőket a légcsatornán.

- Húzza ki a csatlakozót a töltőnyomás-jeladóból -GX26-.

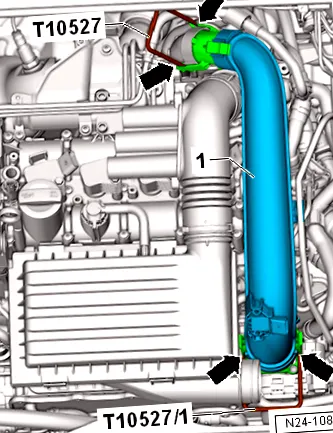

- A reteszek kinyitása - nyilak - reteszelő szerszámokkal -T10527- és -T10527/1-.

- Távolítsa el a légcsatornát -1-.

- Nyomja meg a kioldógombokat, válassza le a -1 tömlőt az aktív szénszűrőre.

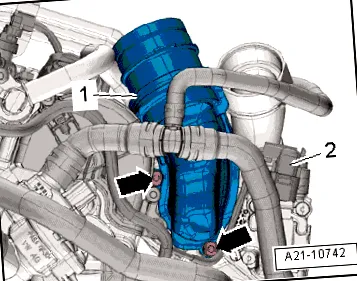

- Csavarja ki a csavarokat-nyílokat, távolítsa el a tömlőt a forgattyúház szellőzéséhez.

- Húzza ki az elektromos csatlakozót -2-.

- Csavarja ki a csavarokat-nyílokat, vegye le a csatlakozót -1.

- Oldja ki a tömlőbilincset -2-, távolítsa el a hűtőfolyadék tömlőjét.

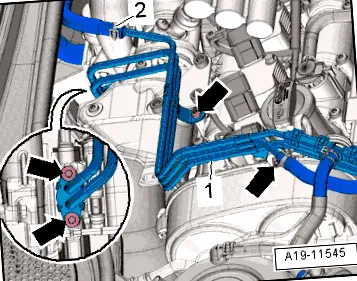

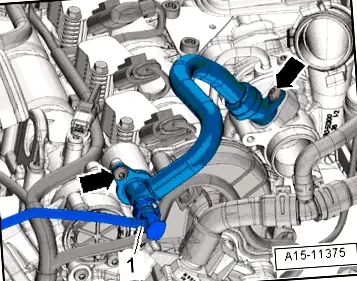

- Csavarja ki a nyíl csavarjait, forgassa a hűtőfolyadék-vezetékeket -1 jobbra.

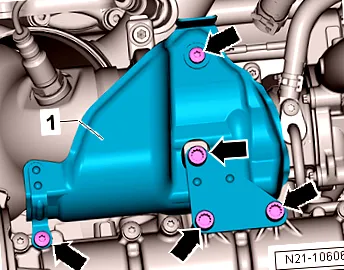

- Csavarja ki a csavarokat-nyílokat, vegye le a hővédő pajzsot -1-.

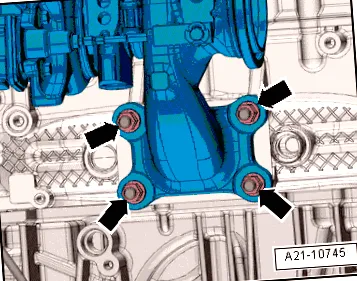

- Csavarja le az anyákat - nyilakat -, vegye le a turbófeltöltőt.

A telepítés fordított sorrendben történik, az alábbiak betartásával:

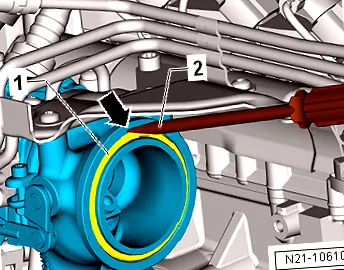

- Tolja a csavarhúzót -2 a mélyedésbe - nyíl- a turbófeltöltőn, és emelje ki a -1 tömítőgyűrűt.

jegyzet

• Cserélje ki a hengerfej tömítéseit, tömítőgyűrűit, O-gyűrűit és rögzítő anyáit.
• Cserélje ki a katalizátor/kipufogógáz turbófeltöltő csavaros szorítóját.
• Töltse fel a turbófeltöltőt motorolajjal az olajellátó vezeték csatlakozó részénél.
• Rögzítse az összes tömlőcsatlakozást olyan tömlőbilincsekkel, amelyek megfelelnek a sorozat állapotának.
• A kipufogógáz-turbófeltöltő olajellátásának biztosítása érdekében hagyja a motort járni alapjáraton kb. 1 percig a kipufogógáz-turbófeltöltő felszerelése után; ne tekintsd fel azonnal.

- Elektromos csatlakozások és útválasztás> Kapcsolási rajzok, elektromos hibaelhárítás és telepítési helyek.

Meghúzási nyomatékok

• "Szerelési áttekintés - kipufogógáz-turbófeltöltő"
• "Csavaros szorítóval ellátott légcsatornák felszerelése"
• "A katalizátor felszerelése - meghúzási nyomaték és sorrend"

Távolítsa el és szerelje be a töltőnyomás-működtető egységet

- Húzza ki az elektromos csatlakozót -1-.

- Távolítsa el a rögzítő kapcsot -2-.

- Csavarja ki a csavarokat-nyílokat, vegye le a nyomásnyomás-működtetőt -V465-.

A telepítés fordított sorrendben történik, ennek során vegye figyelembe a következőket:

A rögzítőcsavarokat és a rögzítőkapcsot ki kell cserélni.

jegyzet

Különböző feltöltő nyomású működtető változatok telepíthetők.

Töltőnyomás-szabályozó állítható csatlakozás nélkül

- Állítsa be a motor vezérlőegységét -J623-, hogy növelje a nyomásszabályozót -V465-> Jármű diagnosztikai teszter.

Töltőnyomás-működtető állítható kapcsolóval

- Csavarja be a V465- nyomásfokozó hajtómű menetét a középső helyzetbe az illesztőrészbe.

- Állítsa be a nyomásfokozó hajtóművet -V465 -:> Jármű diagnosztikai teszter01 - Válassza ki a V465 nyomásfokozó beállítást vezérelt funkciókban.

- Állítsa be a célértéket a függesztés, a célérték> jármű diagnosztikai teszter elforgatásával.

- Húzza meg az ellenanyát 6 Nm-re, és rögzítse tömítőviasszal.

Meghúzási nyomatékok

• "Szerelési áttekintés - kipufogógáz-turbófeltöltő"

---
