9 A Modbus RS485 kommunikációs rendszerek helyes bekötésének szabályai
A Modbus RS485 bekötési szabályai
Az ipari kommunikációs rendszerek (Modbus RS485) kábelezése bizonyos szempontból eltér az elektromos kábelezéshez használt kábelezéstől, és a villanyszerelőnek nehézségei lehetnek, ha nem szakértő a Modbus kommunikációs hálózatokban.

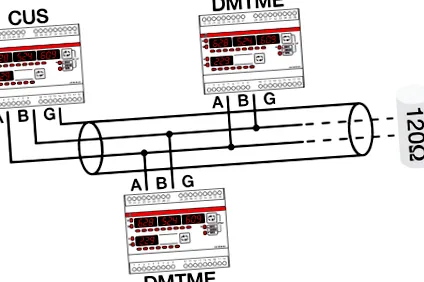

9 szabály a Modbus RS485 ipari kommunikációs rendszerek helyes bekötésére (Fotó: Jose Rivas a Flickr-en keresztül)
A következő fő szabályokat kell betartani az ilyen típusú hálózatok bekötésekor:
1. Csatlakozási port
Minden eszköznek van egy Kommunikációs port két terminállal, amelyek a kényelem érdekében A és B jelzéssel vannak ellátva. Ebben a két terminálban a kommunikációs kábel úgy van csatlakoztatva, hogy az összes kommunikációban részt vevő eszköz párhuzamosan legyen csatlakoztatva.
Az összes A terminált össze kell kötni, és az összes B csatlakozót össze kell kapcsolni.
A hibák elkerülése érdekében, amikor sok eszköz van csatlakoztatva, Az A csatlakozókhoz való minden csatlakozáshoz azonos színű kábeleket kell használni. Azonos színű kábeleket kell használni a különböző eszközök B csatlakozóihoz való összes csatlakozáshoz (pl. Fehér A esetén és kék B esetén).
Ez megkönnyíti a kábelezési hibák azonosítását. A master eszköz kommunikációs interfészének típusától függetlenül két terminálja van, amelyek megfelelnek A és B jeleknek.
2. Csatlakozás az eszközök között
Sok energiaelosztástól eltérően a rendszereknél fontos az eszközök párhuzamos csatlakoztatásának módja. A Modbus kommunikációhoz használt RS485 rendszernek van egy főkábele (busz vagy gerinc), amelyhez minden eszközt csatlakoztatni kell Ágak (más néven csonkok) ezek a lehető legrövidebbek.
Az ágak nem lehetnek hosszabbak, mint 1200 m! A hosszabb elágazások jelvisszaverődést és zavarokat, valamint ebből adódó hibákat okozhatnak az adatok fogadásakor.
Az 1. ábra a helyes buszcsatlakozás példáját mutatja.
2. ábra - Példák a rossz buszcsatlakozásokra
3. Az eszközök maximális távolsága és maximális száma
A főkábelnek lennie kell legfeljebb 700 m! Ez a távolság nem tartalmazza az ágakat (amelyeknek még mindig rövidnek kell lenniük). A fővezetékre csatlakoztatható eszközök maximális száma: 32, beleértve a mestert is.
4. Ismétlők használata
A Modbus hálózat hatókörének bővítése, Ismétlők használhatók; és két erősítő és regeneráló eszköz, amelyek két kommunikációs porttal vannak felszerelve, amelyek mindegyike továbbítja azt, amit egymástól kap.

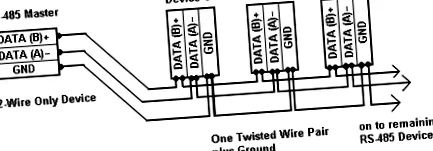

Ha a távolsági szakasz meghaladja az 1200 métert vagy annál többet, a szegmensben lévő meghajtók száma meghaladja a 32-et, akkor a következő szakasz létrehozásához ismétlőt (ismétlőt) kell használnia. Ezenkívül a hálózat minden szegmensét össze kell kötni a lezáró ellenállással. (Rendszer jóváírása: softelectro.ru)
A főkábelt egy átjátszón keresztül különféle szakaszokra osztják fel. Mindegyikük legfeljebb 700 m hosszú lehet és csatlakoztasson 32 eszközt (ez a szám tartalmazza az átjátszókat). Az ismétlők maximális száma, amelyeket sorba kell kapcsolni, 3. A nagyobb szám túlzott késésekhez vezet a kommunikációs rendszerben.
5. A használandó kábel típusa
A használni kívánt kábel a árnyékolt csavart érpár (telefon típus). Például egy Belden 3105A kábel megadható, de más típusú, azonos tulajdonságú kábelek is használhatók. Az iker két összekapcsolt vezetőből áll.
Az árnyékolás lehet fonott (vékony vezető huzalok hálózatával kialakítva) vagy fólia (a vezetők köré tekert fémlemezből áll) A két típus egyenértékű.
3. ábra - Árnyékolt sodrott pár részlete
6. Csatlakozás a terminálokhoz
Helyezze be néhány országban két kábel ugyanabban a csavaros kapocsban megengedett. Ebben az esetben lehetőség van a fő bemeneti és kimeneti csatlakozások közvetlen csatlakoztatására egy műszer csatlakozásaira anélkül, hogy elágazást kellene létrehozni.
Ha viszont minden terminál csak egyetlen kábelt képes befogadni, akkor minden csatlakoztatandó műszerhez külön elágazást kell létrehozni három segédkapocsral.
7. A pajzs földkapcsolata
A kábel árnyékolását földelni kell csak egy pontban. Általában ez a csatlakozás a főkábel egyik végén történik.
8. A felmondással szembeni ellenállás
A jelvisszaverődések elkerülése érdekében a 120 ohmos lezáró ellenállás a főkábel mindkét végéhez rögzíteni kell. A lezáró ellenállást csak a főkábel végén szabad használni. Amikor a főkábel teljes hossza kevesebb, mint 50 m A lezáró ellenállások elkerülhetők a fő kábel végén.
4. ábra - 120 ohmos ellenállás
9. Csatlakozás a számítógéphez
Ha az alkalmazott mester PC, akkor egy soros RS232/RS485 átalakító létrehozza a kapcsolatot a buszhoz.
Referencia // Gyakorlati útmutató az elektromos mérésekhez az ABB kisfeszültségű elosztótábláin
