A megfelelő tápegység a gitáreffektusokhoz

Melyik a megfelelő tápegység a gitár effektjeimhez? Mi a feszültség, mi a különbség az AC és az DC között, és miért kell aggódnom az áram és a polaritás miatt?

Ha a gitárhatás nem működik, akkor nagyon valószínű, hogy rossz áramellátást használ. A gitáreffektusok bekapcsolásakor a következő négy elektromos tulajdonságot kell figyelembe venni: a feszültség (V), a szükséges áram (mA), váltakozó vagy közvetlen feszültség (AC vagy DC) és a polaritás (csak közvetlen feszültség mellett). Ha több eszközt közös tápegységgel táplálnak, akkor a galvánelválasztás (szigetelés) kérdése is szóba kerül.

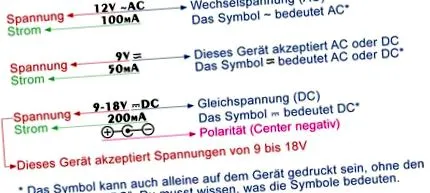

A helyesen felcímkézett eszköz minden fontos információt elmond a hálózati csatlakozó mellett:

A gitáreffektusok hálózati csatlakozójának feliratozása

Sajnos nem minden gyártó helyesen címkézi fel eszközeit. A kezelési útmutató áttekintése feltárja a hiányzó információkat.

Feszültség (V)
A feszültség (voltban mérve) a két pólus közötti elektromos potenciál. Ha összehasonlítjuk az áramot a vízzel, akkor a feszültség olyan, mint a víznyomás. A nyomás megvan, és amint kinyitjuk a csapot, a víz folyni kezd. A vízzel ellentétben azonban a feszültség nem az „üregbe” áramlik, hanem csak az egyik elektromos pólusról a másikra. A feszültség ezért csak két pont (pólus) között alkalmazható.

=> Ha a tápfeszültség túl alacsony, akkor a gitárhatás nem működik, mert nem kap elegendő energiát a tápegységből.
=> Ha a feszültség túl magas, a hatás fellángol, mert nem képes kezelni az energiamennyiséget.
=> A tápegység feszültségének (V) mindig meg kell egyeznie a táplálandó készülék specifikációival.

Áram (mA)
A villamos energia az egyik pólusból a másikba áramló elektronok mennyisége. Amíg a két pólus „nyitott”, addig áram nem áramlik. Amint csatlakoztatjuk a gitárhatást az akkumulátorhoz vagy az áramforráshoz (vagy amint bekapcsoljuk a készüléket), az áram az egyik pólusról a hatáson át a másik pólusra áramlik.

Vissza a víz analógiánkhoz: az elektromosság az a vízmennyiség, amely egy csövön keresztül áramlik. A gitár effekteknél megadott „mA” érték az a maximális árammennyiség, amelyre az eszköznek működéséhez szüksége van. A tápegységre nyomtatott „mA” érték (pl. A Voodoo-Lab pedál teljesítménye) az a maximális árammennyiség, amelyet a tápegység képes ellátni. A tápegységnek legalább annyi áramot kell szolgáltatnia, amennyi az eszközhöz szükséges. De nem árt, ha az áramellátás többet tud szállítani (ez valójában előny). Fordítva nagyon rossz. Ha az effekt készülék nagyobb áramot igényel, mint amennyit az áramellátás képes biztosítani, az áramellátás térdre tér, és a feszültséget „összehúzza”. A szabályozott tápegység túlterhelés esetén kikapcsol. Ez lehet azonnal, vagy a koncert közepén. Ezután egy egyszerű (szabályozatlan) tápegység egyszerűen füstbe megy.

Az analóg eszközöknek általában csak nagyon kevés áramra van szükségük (kevesebb, mint 20mA), míg a digitális eszközökre lényegesen többre van szükség (több 100mA).

=> Ha egy tápegység nem képes a szükséges árammennyiség leadására, a gitárhatás nem működhet, mert nem kap elég energiát. Ez károsíthatja az áramellátást is, mivel a pedál túl sok energiát igényel.
=> A tápegység áramának (mA) legalább meg kell felelnie vagy meghaladnia kell a táplálandó készülék követelményeit.

AC/DC (váltakozó feszültség/közvetlen feszültség) és polaritás
Amellett, hogy az AC/DC a világ egyik leghíresebb rockegyüttese, fontos elektromos tulajdonság. Az áramnak, vagyis a kábelben áramló elektronoknak egy irányuk van. Egy villanykörte nem érdekli, hogy az elektronok milyen irányban áramlanak. De sok elektronikus alkatrész csak egy irányban működik.
A legtöbb gitáreffektus egyenáramot (DC) használ. A DC-nek pozitív (+) és negatív (-) pólusa van. Ezek az eszközök tehát meghatározzák az áram áramlásának irányát. Ezért itt a helyes polaritást (plusz és mínusz) kell betartani.
De vannak olyan gitáreffektek is, amelyeket váltakozó áramú áramforrás működtet. A váltakozó áram azt jelenti, hogy a polaritás változik a hálózati frekvenciával (Európában 50Hz, Amerikában 60Hz). A polaritás itt nem számít. A váltakozó áramú gitár effektusok beépített egyenirányítóval rendelkeznek, amely az AC feszültséget a belső működéshez szükséges egyenfeszültséggé alakítja. Ezeknek a beépített egyenirányítóknak számos előnye van. Ezek magyarázata itt túlmutatna a cikk keretein.

=> A DC-t igénylő gitár effektusokat DC tápegységgel kell ellátni. Ezenkívül figyelembe kell venni a polaritást.
=> A váltakozó áramot igénylő effektust mindig AC tápegységgel kell ellátni. De vannak olyan eszközök is, amelyek mind váltóárammal, mind egyenárammal együtt szállíthatók.
=> Ha egy DC gitár effektust csatlakoztatunk egy váltakozó áramú tápegységhez, ez azonnal megsemmisítheti az effekt eszközt. Ha egy váltóáramú effektus-készüléket egyenárammal táplálnak, akkor az effektpedál nem fog működni.
=> Mindig a megfelelő tápegységet használja (AC vagy DC). Ügyeljen a helyes polaritásra, amikor egyenáramot (egyenfeszültség) használ!

Többszörös tápegység

Legtöbbször több olyan hatása van, amelyet áramellátással kell ellátni. Egyrészt vannak több kimenettel rendelkező tápegységek. Másrészt használhat egy egyszerű többszörös tápkábelt is, több csatlakozóval, amellyel több effektus csatlakoztatható egyetlen tápegységhez. De itt is figyelembe kell venni néhány dolgot:

Több tápkábel
Ugyanazzal a tápegységgel több effektet is betáplálhat. Például, ha rendelkezik „9V DC 500mA” nevű tápegységgel és három gitáreffektussal, amelyekhez 250mA, 100mA és 50mA szükséges, akkor mindhárom effektust ugyanazzal a tápegységgel szállíthatja. A három hatás együttesen 400mA-t igényel, de az áramellátás 500mA-t képes leadni. Tehát elég mindhárom effektushoz. Többszörös tápkábel csak akkor használható, ha az alábbi követelmények mindegyike teljesül:

Minden gitár effektus ugyanazt a feszültséget igényli
Minden effekthez közvetlen feszültségre van szükség (DC).
minden effektusnak azonos a polaritása
az összes hatás együttesen nem igényel több energiát, mint amennyit az áramellátás képes leadni
Az effektusok egymás után vannak elrendezve a jelútban.

=> A váltakozó árammal ellátott effektusokhoz külön tápegységre van szükség.
=> Ha az erősítő előtt van egy effekt eszköz, a send/returnnél pedig egy másik, akkor ezeknek külön tápegységekre van szükségük. Ellenkező esetben földelő hurok jönne létre a tápkábel felett, amely garantáltan zümmögést okoz.

Tápegységek több kimenettel
Több kimenettel rendelkező tápegységek esetén meg kell győződnie arról, hogy a kimenetek galvánilag el vannak választva (elválasztva). Ez azt jelenti, hogy egy házban több független tápegység van. Ezután könnyen működtethet egy effekt eszközt minden csatlakozáson.
Ha a kimenetek nincsenek galvanikusan leválasztva, csak egyetlen tápegység van, több párhuzamos csatlakozóaljzattal. Ez ugyanaz, mintha többszörös tápkábelt használna, és természetesen magával hozza a fent említett korlátozásokat és problémákat.

A gitáreffektekhez megfelelő tápegység kiválasztása

Összegzés: Van tápegységünk (fali adapter) és terhelésünk (a gitáreffektus pedál). Az áramellátásnak biztosítania kell a névleges feszültséget (pl. 9 V DC). Az effektpedál annyi áramot merít, amennyire szüksége van. Amíg az áramellátás képes biztosítani az effektpedál által megkövetelt áramot, mindenki elégedett és minden működik. A dolgok sivárakká válnak, ha az áramforrás nem tudja leadni az áramot, vagy ha a feszültség túl magas vagy túl alacsony.

Hibaelhárítás

Ha problémái vannak a gitárhatás tápellátásával, ellenőrizze, hogy a pedál és a tápegység áram- és feszültségjellemzői megegyeznek-e. Az alábbiak szerint járjon el:

1. Ha az effektpedálját egy tápegységgel együtt szállították, csatlakoztassa az eredeti tápegységet az effekthez. Ha ez így működik, akkor a probléma a külső gyártótól származó tápegységgel vagy azzal jár, hogy a használt tápegység nem megfelelő.

2. Ellenőrizze, hogy a tápfeszültség váltóáramú (DC) vagy egyenáramú (egyenáramú). Semmilyen körülmények között ne csatlakoztasson váltóáramú tápfeszültséget olyan feszültséghez, amelyet egyenárammal kell ellátni, és nem fordítva. A legtöbb effektus DC-vel működik.

3. Ellenőrizze a polaritást (csak egyenáramú tápegységgel). A legtöbb gitáreffektus 2,1 mm-es tápcsatlakozóval rendelkezik, „közép negatív” polaritással. Ezt a nem hivatalos szabványt Boss sok évvel ezelőtt vezette be. A „normál” tápegység megfelel a „normális” hatásnak.
Néhány gyártó fordítva csinálja („középpozitívok”). Vannak más dugók is, például mini-jack vagy 2,5 mm-es. Ezért mindenképpen figyeljen a gyártó utasításaira, ahol a „plusz” és hol a „mínusz” van. Gyakran a polaritást az effektpedál diagramja jelzi. A helytelen polaritás helyrehozhatatlanul károsíthatja a készüléket.

4. Ellenőrizze a feszültséget. Egyes gitár effektek nagyon érzékenyek a feszültségigényekre. Ha az effektpedál 9 V-ot igényel, győződjön meg arról, hogy az nem éri el a 9 V-ot, mert a túlzott feszültség helyrehozhatatlanul károsíthatja a készüléket. Másrészt vannak olyan pedálok is, amelyek képesek 9V-18V-ot kezelni. Itt feltétlenül vegye figyelembe a gyártó adatait.

5. Ha van mérőeszköze, ellenőrizze, hogy a tápegység kimenetén kijön-e a jelek, vagy esetleg hibás-e a tápegység. Megjegyzés: Szabályozatlan tápegység esetén normális, ha a mért feszültség 10-20% -kal magasabb, ha nincs terhelés csatlakoztatva.

6. Ellenőrizze az áramot. Győződjön meg arról, hogy az áramellátás legalább annyi energiát képes leadni, amennyire a gitáreffektus-pedálnak szüksége van, vagy még jobb, ha valamivel többet. Például, ha a pedál 200 mA-t igényel, akkor a legjobb, ha legalább 250 mA-es hálózati adaptert használ, hogy minden körülmények között megfelelően működjön.

Tehát most mindent tud, amit tudnia kell az effektusos készülékekről. A gitárszerkezet felépítésével és bekötésével kapcsolatban a Prostage gitárszerkezet-építési útmutatóját ajánlom, amely számos tippet és trükköt tartalmaz arra vonatkozóan, hogyan lehet elkerülni a zümmögést, a zajt, a magas hang és a dinamika elvesztését, valamint sok más értékes információt.
