Az előtét és a vezető működtetése és összehasonlítása - útmutató; világítás

A „lumineszcens” típusú lámpáknak, vagyis a gyakorlatban a kisülési lámpák nagy csoportjának (nátrium-, halogenid- vagy jodid-fémes és fluoreszcencia), valamint a LED/OLED-nek olyan fizikai elvük van, amely nem teszi lehetővé közvetlenül a elektromos hálózat 230 V és 50 Hz frekvencián: ezért be kell illeszteni egy „kapcsolóberendezés” nevű elemet az EDF típusú elektromos hálózat és a forrás közé, egy előtétet a kisülőlámpákhoz és a meghajtót a LED-ekhez/OLED-hez.

Ezért szükséges, hogy ezen elektronikai alkatrészek gyártói szoros kapcsolatban álljanak a mesterséges megvilágítási források gyártóival, és a társaság képes legyen mindkét típusú alkatrész gyártására.

Az izzólámpák vagy fluoreszkáló lámpák gyártásának technikája gyökeresen eltér az elektronikus csomagok - például elektronikus előtétek vagy meghajtók - gyártásához használt technikától, és a források és berendezések gyártói szakmáját jól elkülönítették ezekkel a technológiákkal. A LED érkezése közelebb hozta ezeket az iparágakat abban az értelemben, hogy most mindezekből fakadelektronikus: Néhány piaci szereplő - aki csak elektronikus előtéteket kínált például források nélkül - most már LED modulokat és a megfelelő tápegységeket is kínálja.

Mágneses előtét

A legegyszerűbb és legrégebbi készülékek mágneses típusúak: az előtét ekkor a mágneses lapok (tekercs) körül tekercselő rézből áll, amely korlátozza az elektromos intenzitást, hogy ne sértse meg a lámpát, és részt vesz az 'alapozásban is (→ lásd alább a hagyományos indítóberendezés működésének részleteiről). Szükség van egy olyan alkatrész elhelyezésére is, amely az előtéttel együtt a gyújtást okozza (a fluoreszcencia indítója és a többi kisülőlámpa indítója, → lásd alább), és egy kondenzátor - bár nem szükséges a lámpa megfelelő működéséhez - gyakran „tiszta” elektromos szerelés céljából is behelyezték (→ lásd alább).

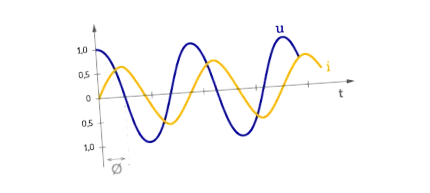

Ebben a példában az U feszültség elmarad az áramtól, a két görbe már nincs fázisban, ezért fáziseltolásról van szó. Az előtéttekercs a fázist az egyik, a kondenzátort pedig a másik irányba tolja el, ezért a kondenzátor jelenléte korlátozza ezt az elmozdulást.

Az alábbiakban összefoglaljuk az összetevőket a funkcióikkal:

Áramkorlátozás	Alapozás	Fáziseltolás kompenzáció
Fluoreszkáló forrás (lámpa vagy cső)	Mágneses előtét	Hagyományos indító	Kondenzátor
		Elektronikus indító
Egyéb kisülőlámpa (nátrium, halogenidek vagy higanygőz)	Mágneses előtét	Kezdeményező	Kondenzátor

Gyenge teljesítménye miatt, a mágneses megoldás nem ajánlott, amint elektronikus megoldás elérhető a piacon (kivéve a különleges körülményeket, például a magas hőmérsékletet), ami jelenleg akkor van, amikor a teljesítmény alacsony (150 W-nál kisebb vagy egyenlő).

Fluoreszcencia

Mágneses előtét

ferromágneses előtét	levágták 1. tekercselő rézhuzal 2.ferromágneses lap 3.gyanta	jelölés és jelentés: λ a teljesítménytényező a kanyargós hőmérséklet EEI a ballaszt osztály

Indító

hagyományos	elektronikus

Kondenzátor

A mágneses előtétek nem teljesítenek jól, ezért egyre kevésbé használják professzionális világításban. Érdekes jellemzőkkel rendelkeznek, amelyek használatukat relevánsá, sőt bizonyos esetekben elengedhetetlenné teszik:
- Robusztusság: kevésbé érzékeny, mint az elektronikus előtétek az elektromos szennyeződésekre, ezeket az előtéteket például ideiglenes munkaterületi áramkörökön használják
- Hőmérsékleti ellenállás: az előtét magas hőmérsékletnek (80 ° C körüli hőmérséklet), a fojtószelepnek 80–90 ° C és a kondenzátornak 85–100 ° C-nak ellenáll.
- Élettartam: az előtét élettartama 10 év, amelyet a gyártók adnak, feltéve, hogy a hőmérséklet nem haladja meg az ajánlott értékeket.

Példa mágneses előtéttel, indítóval és kondenzátorral ellátott fluoreszcens cső bekötésére:

A fázisvágási technikával ellátott mágneses előtéttel a tompítás lehetséges.

Az indítóknak két típusa van: hagyományos indítók (bimetál szalaggal) és elektronikus indítók. Ezek körülbelül tízszer több kapcsolást tesznek lehetővé, mint a hagyományos indítók, és növelik a lámpák élettartamát is.

Egyéb kisülőlámpák

A mágneses előtét az egyetlen lehetséges megoldás a 250 W-nál nagyobb vagy azzal egyenlő teljesítményre, ami még mindig elterjedt a nagy teljesítményű lámpatesteknél, például a stadionok reflektorainál.

Elektronikus ballaszt

Általános működés

Az 1980-as évek és az elektronika (pontosabban a félvezetők) fejlődése óta az indító + előtét + kondenzátor egységet egyetlen alkatrészbe integrálják, az úgynevezett elektronikus előtétet.

Ez utóbbinak számos előnye van, beleértve az energiafogyasztást, a megnövelt élettartamot és a nagyon jó fáziseltolás-kompenzációt. Ezenkívül csökkenti a villogást (ami csökkenti a vizuális fáradtságot) azáltal, hogy a lámpákat nagy frekvenciával (20 és 60 000 Hz között) látja el, automatikusan megszakítja a hibás lámpa áramellátását, megakadályozza, hogy élettartama végén villogjon, és a mágneses előtétekkel megjelenő „zümmögés”.

---
