Csatornák és memória rang A RAM e két tulajdonságának magyarázata
Memóriacsatorna-konfigurációk és a "rang" funkció
Ma úgy döntöttem, hogy elmondok neked a RAM. Tehát rengeteg dolog lenne magyarázható. Például, hogyan tárolják az adatokat ott, vagy hogy a processzor hogyan fér hozzá. De erre az időre arra fogok koncentrálni két olyan tulajdonság, amelyekre kevesebb figyelmet fordítanak. Először a kevés emlékeztető arra, hogy mi a RAM és mit csinál. E bevezetés után egyenesen a lényegre térek. Az első részben arról mesélek memória csatornák, és a fizikai kapcsolatuk a processzorral. A második részben tárgyalom memória rang, ott is magyarázkodva miért léteznek és hogyan épülnek fel.
Mi a RAM ?

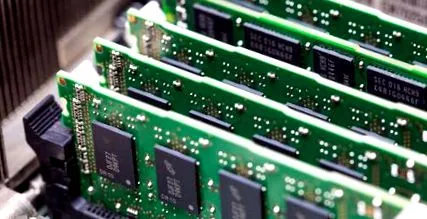

Először is a RAM a " Random NÁL NÉLccess Memory ”. Helyhez kötött számítógépen ez az hordók körülbelül tizenhárom centiméter hosszú. Lehetnek egy-négy a fogyasztói alaplapokon, és meghatározott helyekre illeszkednek az alaplap jobb felső részén (kép lent). Ezeken a rácsokon vannak adatokat tároló memóriachipek. Valóban, A RAM csak tárhely. De a RAM abban különbözik a klasszikus merevlemeztől nagyon nagy sebesség és nagyon alacsony késés. Egy másik fontos különbség az A RAM nem tárolja az adatokat örökre. Amint kikapcsolja a számítógépet, a RAM kiürül minden információjából. Ezért nem fogja tudni elmenteni rajta kedvenc játékát.
Mire való akkor, ha a gép kikapcsolása után nem tud adatokat tárolni ? A RAM azért létezik, mert a processzorának szinte nincs belső tárhelye (néhány MB). Így amint a processzorának el kell végeznie egy feladatot, be kell töltenie az adatokat a merevlemezről. De tetszik a merevlemez lassú, a processzor a számításaihoz használt adatokat a RAM-ban tárolja.
Azok számára, akiket elvesztettem, itt van egy hasonlat. Képzelje el, hogy a processzor olyan munkavállaló, akinek meg kell javítania a tetőt, és a processzor által használt adatok a dolgozó eszközei. A processzor apró belső tárhelye (néhány MB gyorsítótár), ez a két eszköz, amelyet a munkavállaló az övében tart. Ha a munkavállalónak szüksége van egy harmadik eszközre, le kell szállnia a létráról, és el kell mennie a furgonjához, ami sokáig tart. Egy másik megoldás az, hogy egy szerszámosládát visz magával, és a létra tetején hagyja. Természetesen egy kicsit tovább tart, amíg kinyitja a tokját, mint hogy előkapja a szerszámot az övéből. De sokkal gyorsabb lesz, mint visszalépni. A RAM ugyanazt a szerepet tölti be, mint ez a közelségi alap.
Memóriacsatorna-konfigurációk
Látta az előző képen, a "klasszikus" fogyasztói alaplapokon, négy memóriamodul foglalata van. De most van egy "probléma", feldolgozók modern a fogyasztók számára csak két memóriavezérlővel rendelkezik. Sok processzor van, négy memóriavezérlõvel, de a társított alaplapokon nyolc memóriahely van! Így hogyan kapcsolódnak a fennmaradó helyek ? Létezik három megoldást erre a problémára.
Első megoldás: távolítsa el a további réseket
Igen, az első megoldás a legkönnyebb. Eltávolítjuk a további helyeket, és ezért felesleges tudni, hogyan lehet összekapcsolni őket. azonban, ennek a megoldásnak költsége van. Valóban, a memóriahelyek 50% -ának eltávolításával, kettővel is elosztjuk az alaplap által támogatott RAM maximális mennyiségét. De miért szeretnénk 32 GB RAM-ra korlátozni magunkat? Ennek egyik oka lehet a hely. Valójában van négy méret az alaplapokhoz: EATX, ATX, mATX és ITX. vagy a legkisebb közülük, ITX, csak úgy történik, hogy egyszerűen nem lehet kettőnél több helyet elhelyezni. A a második típusú eset, amikor két RAM-hely van az alaplapon, a túlhúzást érinti. A kettő helyett négy hely összekapcsolásához szükséges extra kábelek (sínek) interferenciát okoznak. Ez az interferencia alacsony, és nem jelent problémát a felhasználók többségének. De a túlhúzásnál, ahol a memória frekvenciáját a lehető legmagasabbra tolja, az interferencia csökkentése kulcsfontosságú.
Az alábbi képek szemléltetik ezt a bekezdést. Balról jobbra: egy két memória foglalattal rendelkező alaplap vezetékeinek egyszerűsített ábrázolása. A központban van a négy alaplap formátum. Végül a jobb oldalon, a példa a túlhúzásra szánt alaplapra.
Második megoldás: soros kapcsolat
Ez az első módszer mind a négy memóriahely megtartására. Úgy is hívják százszorszép lánc angolul. A két "konzervatív" módszer közül ez az egyszerűbb.. Csak két helyszín van, sorozatszám, egyetlen memóriacsatornához csatlakozik. Amint az alábbi egyszerűsített ábráról láthatja, a sáv összeköti a processzort az első számú nyílással, majd folytatja a második nyílással.
