12 V/3,3 V kapcsoló tápegység diagram
Az önrezgő kis fogyasztású kapcsoló tápegységek könnyen használhatóak és nagyon gazdaságosak. Valójában ezek a tápegységek oszcillátor és külön szabályozó/vezérlő nélkül, mint az UC3843, az L6562A, a TL494 vagy az SG3525 nélkül.
Az önrezgő hiszterézis tápellátásának elve
Ha van otthon termosztáttal vezérelt elektromos fűtés, akkor nagyon könnyű megérteni az elvet. Ha nincs, mert másképpen felmelegíti magát, akkor az elvet is nagyon könnyű megérteni. Képzeljük el, hogy 20 ° C hőmérsékletet akarunk. A termosztáton például 1 ° C-os hiszterézis van.
A helyiség kezdetben hideg hőmérsékletét a termosztát méri. A fűtés ekkor be van kapcsolva, és addig marad, amíg el nem éri a 20,5 ° C-ot. Kivág, és a helyiség hőmérséklete fokozatosan csökken, a hőtehetetlenségétől és a szivárgástól (nyitott ablakok stb.) Függően. Amikor a hőmérséklet eléri a 19,5 ° C-ot, a fűtés újra beindul, amíg ismét el nem éri a 20,5 ° C-ot. Ezután keresztezi, és így tovább. A váltakozó ki-be fűtés szakaszos működést eredményez, amelynek gyakorisága a külső elemektől függ.

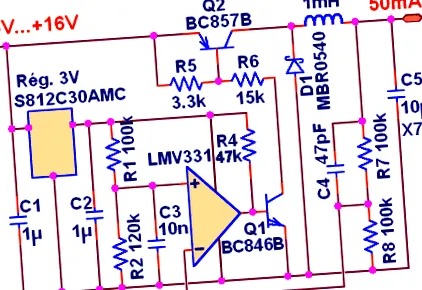

A Buck 3.3V Op Amp kapcsoló tápegységének vázlata
Itt van a régóta várt ábra:
Buck kapcsoló áramellátási ábra
A kapcsolási tápellátás elve
- LMV331 stabilizált tápegység
A Seiko S812C30AMC szabályozót nagyon alacsony terhelés nélküli fogyasztása (2uA) és kis mérete (SOT23 doboz) miatt választották. Támogatja a 16 V-os bemenetet: ez korlátozza a tápegység bemeneti feszültségét. C1 és C2 stabilizálja a szabályozó működését. Ez a szabályozó táplálja az LMV331 op erősítő komparátort, és feszültség referenciaként is szolgál (LMV331 bemenet + az R1/R2 hídhoz csatlakozik). Az LMV331 + bemenetén körülbelül 1,65 V van.
CMS SOT23 doboz
Bármely más szabályozó választható, amennyiben 3 V és 5 V között ad.
- Hiszterézis-összehasonlító
Az op amp itt komparátorként működik, és nem lineáris rendszerben, néhány megtévesztő látszat ellenére. Valóban, a kapcsolási frekvencia lehető legnagyobb növelése érdekében a hiszterézist nullára tették: a Q2 kollektorból az LMV331 + bemenetére nem tér vissza ellenállás.
Képzelje el, hogy a tápfeszültség túl alacsony. A - bemenet potenciálja alacsonyabb, mint a + bemeneté. Az LMV331 kimenete magas szinten van (nyitott kollektor), a Q1 ekkor vezetésben van, és lehetővé teszi a Q2 vezetését. R5 felgyorsítja a Q2 blokkolását. Értékének nem szabad túlságosan eltérnie a 3,3 kOhm-tól (2–5 kOhms). A kimeneti feszültség addig nő, amíg a - bemenet potenciálja meghaladja a + bemenet potenciálját. Az LMV331 kimenete ezután alacsonyra megy, blokkolja a Q1-et és így a Q2-t. A működés jó mindenben vagy semmiben. A C4 átmeneti hatást ad hozzá, hogy több feszültségváltozást hozzon a bemenetre - ez növeli a frekvenciát.
