Bevezetés az optikai csatlakozók ellenőrzési és tisztítási megoldásaiba
A száloptikai hálózatokat egyre inkább használják a kormányzati és katonai intézményekben, de különféle ipari alkalmazásokban is.
A száloptikai hálózatok ilyen kiterjesztése, a nagyobb sávszélesség igényével kombinálva, a száloptikás csatlakozóhüvely egyszerű vizsgálata elengedhetetlen folyamat, amely nem elhanyagolható. A tiszta optikai csatlakozók a legfontosabbak a megbízható és nagy teljesítményű száloptikai infrastruktúra biztosításában.
Egy porszem vagy bármilyen idegen test, amely a hüvely felületének kritikus területein helyezkedik el, növelheti a behelyezést és a visszaverődést, valamint több csatlakozás után a csatlakozó megsemmisülését. Nagy teljesítményű adásoknál a szennyeződés ég és ragaszkodik a csatlakozóban lévő optikai szálhoz, ami a kommunikáció megszakítását és az optikai csatlakozó cseréjét igényli. A szennyeződés oka általában a csatlakozó nem megfelelő kezelése a tesztelés és a telepítés során, vagy a termékkel dolgozó személyzet képzetlensége.
A mérnököknek és technikusoknak nincs módjuk megtudni, hogy a csatlakozó felülete tiszta-e vagy sem. A csatlakozó felülete állapotának ellenőrzéséhez dedikált mikroszkópot kell használnia. Az optikai csatlakozót minden csatlakozás előtt ellenőrizni kell, és ha az ellenőrzési eredmény sikertelen, akkor a csatlakozót meg kell tisztítani. A csatlakozókat mindig ellenőrizni, tisztítani és ellenőrizni kell a csatlakoztatás előtt.
Az NTT-Advanced Technology tanulmánya szerint a száloptikás hálózatok telepítőinek és tulajdonosainak 80% -a az optikai csatlakozók szennyeződését jelentette a hálózat leggyakoribb hibájának.

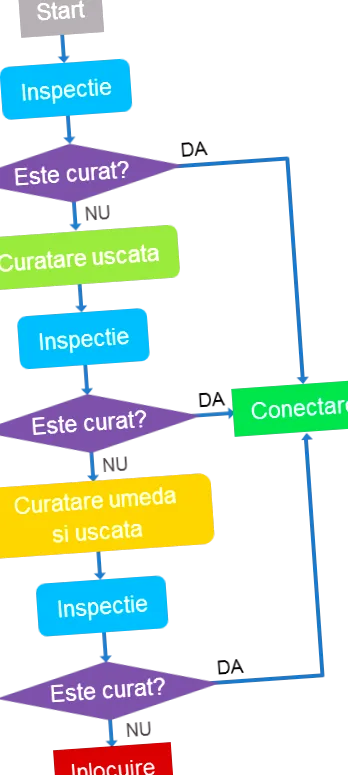

Így a következő sémát írták le, amely leírja az optikai csatlakozók ellenőrzésének és tisztításának teljes eljárását:
Az optikai csatlakozó tisztításának ellenőrzési rendszere
Optikai csatlakozók vizsgálata:
Az optikai csatlakozók felületének ellenőrzésére szolgáló digitális mikroszkópok lehetővé teszik a technikusok vagy más képzett személyek számára, hogy ellenőrizzék a csatlakozók felületeinek tisztítási folyamatának hatékonyságát.
A digitális mikroszkópok videoérzékelővel védik a szemet a szálfénnyel szemben, és nagy felbontású képeket játszanak le.
Ezt a berendezést az IEC 61300-3-35 szabványnak megfelelő Pass-Fail ellenőrzésre használják, lehetővé téve a csatlakozó tisztaságának tanúsítását és kiküszöbölve a szubjektivitást az optimális csatlakozási teljesítmény biztosítása érdekében.
Az optikai csatlakozók ellenőrzésére szolgáló készülékek legnépszerűbb modelljei:
| Az AFL által gyártott DFS1 modell ergonómikus mikroszkóp, amelyet száloptikai csatlakozók és adapterek vizuális ellenőrzésére terveztek. A képeket a belső érzékelő rögzíti, és az USB-porton keresztül továbbítja az M210/M710 OTDR-ok egyikébe vagy a számítógép képernyőjére. | |
| A FOCIS WiFi egy optikai csatlakozók ellenőrző rendszere, amely egy DFS1 digitális mikroszkópból és egy WiFi adapterből áll, amely lehetővé teszi bármely Android vagy iOS rendszert futtató telefon vagy tablet csatlakoztatását. A mikroszkóp a telefonról érhető el a FOCIS MOBILE alkalmazáson keresztül, amelyet ingyen letölthet a Google Play vagy az App Store. Ez az alkalmazás lehetővé teszi a felhasználók számára a rendszerbeállítások megadását, és telefonjuk vagy táblagépük használatával a rögzített képek és teszt eredmények megtekintésére, mentésére és megosztására. | |
| Az AFL FOCIS FLEX egy beépített képernyővel és autofókusszal ellátott digitális mikroszkóp, amelyet az optikai csatlakozók ellenőrzésére terveztek. Egyetlen gombnyomással a FOCIS FLEX fókuszálja, rögzíti és középre helyezi a csatlakozó képét, és az IEC 61300-3-35 és az AT&T TP-76461 szabványoknak megfelelő Pass/Fail eredményt jelenít meg. Az ellenőrzési eredmények Bluetooth-on keresztül továbbíthatók egy OTDR-re az FLX380, OFL280 vagy FS200 tartományból. |
Optikai csatlakozók tisztítása:
Az optikai csatlakozó integritása kulcsfontosságú a hálózat megbízhatóságának biztosításához, ezért a mai hálózatok jó csatlakozótisztítási gyakorlatokat követelnek meg a teljesítmény maximalizálása érdekében. Kimutatták, hogy a szennyeződés jelenléte a csatlakozók felületén megnöveli a behelyezést és a reflex csillapítást, ami negatívan befolyásolja a teljesítményt. A szennyeződés károsíthatja a csatlakozót is, ha krátereket és karcolódásokat okozhat a csatlakozó hüvely elején. A megfelelően megtisztított optikai csatlakozók hosszabb élettartammal rendelkeznek, és csökkentik a hálózat karbantartási költségeit.
A Telegrup professzionális termékek széles választékát kínálja, amelyek könnyen használhatók az optikai csatlakozók tisztításához, kiváló ár/minőség arány mellett.
A piacon kapható optikai csatlakozók tisztítására szolgáló termékek a tisztítási módszer szerint 2 kategóriába sorolhatók:
- Száraz tisztítás - oldószer nélkül
- Nedves tisztítás - oldószer használatával
Az első kategóriában, a száraz tisztításban, vannak olyan termékek, amelyeket a por és a zsír eltávolítására használnak. Ezeket a termékeket a kábel csatlakozóinak tisztításához vagy az adapterbe dugva használják.
Az optikai csatlakozók tisztításához a legnépszerűbb termékek:
| Az egy kattintásos tisztító (OCC) egy egyszerűen használható eszköz az optikai kábelek vagy panelcsatlakozók tisztításához. Tisztításhoz helyezze be az OCC-t az adapterbe, és nyomja addig, amíg egy kattanást nem hall. Az OCC a nyomóerőt használja a speciálisan kialakított textil öv előrehaladásához és forgatásához, amely biztosítja a hatékony és finom tisztítást. Mivel mindig új textilanyagot használnak, az eredmények minden alkalommal nagyon jók. | |
| A Cletop sorozat kazettái ideálisak a száloptikai csatlakozók sokféle tisztításához. A felhasznált textilanyag gyorsan és hatékonyan tisztul, biztonságos megoldás a tisztításhoz, alkohol vagy más mérgező vagy gyúlékony oldószerek nélkül. Bármely Cletop tölthető egy doboz segítségével, amely akár 400 tisztítást is lehetővé tesz. Az egyszerű működési elv garantálja a gyors és egyszerű tisztítást. |
A második kategóriába, a nedves tisztításba tartoznak az oldószerrel együtt használt termékek. Ezeket a termékeket ajánlott a csatlakozó elején vagy az adapter kerámia vezetőhüvelyén megkeményedett szennyeződések eltávolítására.
Mindezek a termékek megvásárolhatók és tisztító készletekbe csoportosíthatók, de a tisztító készlet kiválasztása előtt ismernie kell a következő részleteket:
Bármely más információért állunk rendelkezésére.
