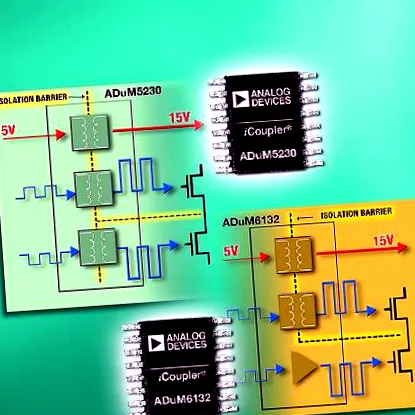

Az Analog Devices (ADI) bemutatja az ADuM5230 és ADuM6132 félhíd kapu meghajtókat, az iparág első kapu meghajtóit integrált, elektromosan izolált tápegységgel.

Azok a megoldások, amelyekben az optocsatolók biztosítják az elkülönítést, mindig külön igényelik a tápegység elektromos leválasztását. Az új megoldás csökkenti a rendszerköltségeket és a helyigényt, és nagyobb minőséget és megbízhatóságot tesz lehetővé a motorvezérlőknél és más alkalmazásoknál. Az izolált tápegység és a galvanikusan leválasztott kapu meghajtójának integrálása egy közös házba az ADI-k segítségével válik lehetővé, amelyek már több díjat is elnyertek, »iCoupler« technológia. Ily módon izolált magas és alacsony oldali kimeneteket valósítottak meg az ADI integrált és elszigetelt »isoPower« technológiájával együtt. Az isoPower az iCoupler technológia mikrotranszformátorait használja, amelyek chip szinten integrálhatók, nagyfeszültségű CMOS struktúrákkal kapcsolatban, egy izolált DC/DC átalakító megvalósításához.

Az ADuM5230 és ADuM6132 alkalmas olyan alkalmazásokhoz, mint a motorvezérlők és a plazma kijelzők, valamint a tápegységek inverterei vagy a napelemes rendszerek átalakítói. Mindkét alkatrészben az integrált, elszigetelt átalakító mind a magas oldali kimenetet, mind az összes külső puffer áramkört ellátja. Mindkét termék kimenete ± 700 V-ot (csúcs) képes ellenállni egymáshoz képest.

Az alkatrészek teljesítményükben és magas/alacsony oldali szigetelésükben különböznek egymástól. A 200 mW-ot tápláló ADuM5230 készülékkel a felső és az alacsony oldali kimeneteket elválasztják egymástól és galvanikusan elválasztják a bemenettől. A 300 mW-ra tervezett ADuM6132-vel csak a felső oldali kimenet és a bemenet között van galvánszigetelés.

Mindkét alkatrész egy 16 tűs széles testű SOIC csomagban van elhelyezve. Az ADuM5230 már sorozatgyártás alatt áll, és az ADI szerint egyenként 2,25 dollárért fogják kínálni. Az ADuM6132 mintavétel alatt áll, és 2008 júliusától sorozatgyártmányként lesz elérhető, 2,12 USD áron (1000 mennyiségben).
