Fiat Bravo javítási kézikönyv, gólyaláb leszerelés; d; A lengéscsillapító tekercsrugójának eltávolítása és felszerelése

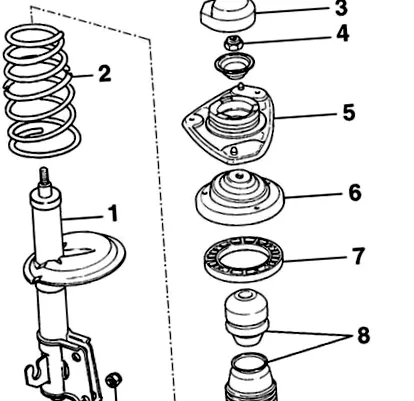

A lengéscsillapító egyes részei
Rögzítő anya, 100 nm
Védőfedél és végütköző
Csavar és anya az alsó rögzítéshez, 70 nm
Távolítsa el a lengéscsillapítót, lásd a 140. oldalt.

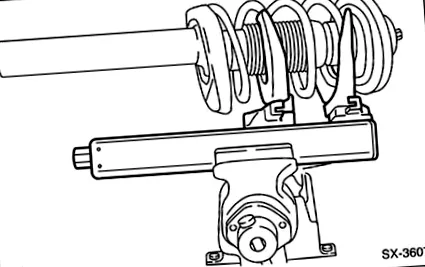

A lengéscsillapító eltávolításához a tekercs rugóját feszíteni kell. Húzza meg a tekercsrugót egy megfelelő, kereskedelemben kapható feszítő eszközzel.
Használjon műanyag betétet a rugó felületének védelme érdekében.
Figyelem: soha ne lazítsa meg a lengéscsillapítót, ha a rugó nincs feszültség alatt.
Veszély: Helyezze be a rugófeszítőt a rugó tekercsébe úgy, hogy a rugótekercsek biztonságosan meg legyenek fogva, és a rugófeszítő ne csúszhasson le. A tekercsrugó nagy feszültség alatt van, ezért csak erős szerszámokat használjon. A rugót soha ne kösse dróttal. Balesetveszély!

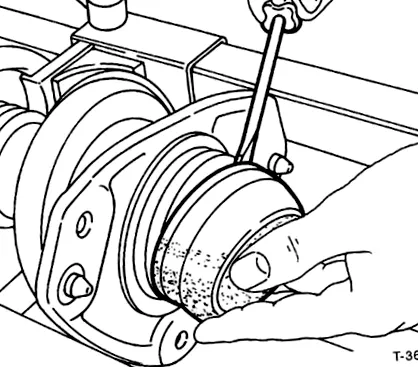

Csavarhúzóval nyomja le a védőhüvelyt.

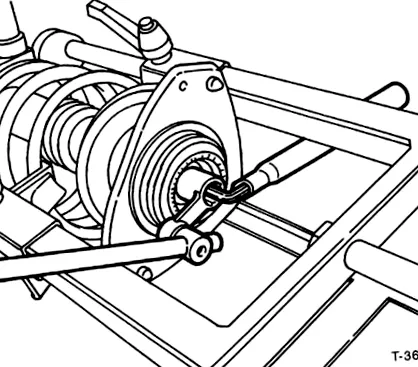

Csavarja le a tartócsapágy rögzítőanyáját. Tartsa a dugattyúrudat imbuszkulccsal, sw6.
Távolítsa el a rugó alátétet és a távtartót a dugattyúrúdról.
Távolítsa el a tartócsapágyat és a felső rugólemezt.
Távolítsa el a lengéscsillapítót a tekercsrugóból.
Ha a rugót ki akarja cserélni, lassan lazítsa meg a rugót és távolítsa el. Ha viszont csak a lengéscsillapítót kell kicserélni, akkor a rugó feszült marad és a lengéscsillapítót eltávolítják a rugóból.
Ha van, távolítsa el a porvédő burkolatot.
Húzza le a gumipuffert a dugattyúrudról.
Telepítés előtt ellenőrizze a lengéscsillapítót, lásd 142. oldal.
Szükség esetén feszítsen meg egy új tekercsrugót. Figyelem: új rugó vásárlásakor vegye figyelembe, hogy a modelltől függően különböző vastagságú rugók vannak felszerelve.
A tekercsrugókat 2 osztályba sorolják, amelyek sárga vagy zöld színű vonallal különböztethetők meg a fő rugótekercsen. Csak azonos besorolású tekercsrugókat használjon.
Csúsztassa a leállító ütközőt a dugattyúrúdra.
Helyezze fel a porvédőt, ha van ilyen.
Tolja át a lengéscsillapítót a rugón. Győződjön meg arról, hogy a tekercsrugó helyesen van-e elhelyezve az alsó rugótámasz mélyedésével szemben.
Helyezze a felső rugólemezt úgy, hogy a rugó vége megfelelően illeszkedjen a rugólemezen lévő benyomáshoz.

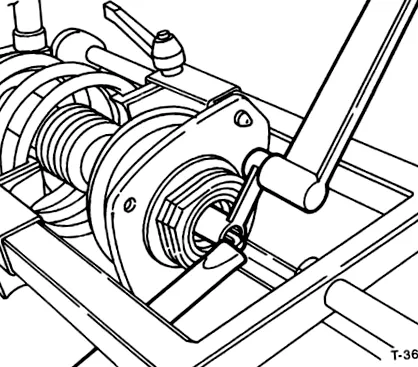

Csúsztassa a támasztó csapágyat. Helyezze be a távtartó hüvelyt és az alátétet. Húzza meg szorosan az anyát, miközben imbuszkulccsal tartja a dugattyúrudat.
Veszély: Az anya meghúzása előtt ellenőrizze, hogy a csapágy megfelelően illeszkedik-e a dugattyúrúdra.
Húzza meg a felső lengéscsillapító rögzítéséhez szükséges peremes anyát 100 nm-re. Tartsa a dugattyúrudat 6 mm-es imbuszkulccsal.
Lassan lazítsa meg a tekercsrugót. Ügyeljen arra, hogy a rugó végei és a csapágyak megfelelően illeszkedjenek a rugópárnák öntött részébe.
