Gördülő garázskapuk (garázs redőnyök)

Mindent gördülő garázskapuk (redőnyök): működés, összetétel, előnyök és hátrányok, mely helyzetekben alkalmazzák optimálisan. Tippek a kerülje a buktatókat, amikor kiválasztja a gördülő garázskaput, valamint a garázskapu görgőinek árait.

Bizonyos helyzetekben a redőnyöket garázskapu megoldásként használják. Guruló garázskapu számos hátránya van, de van néhány előnye is, ezért bizonyos esetekben előnyben részesítik a megoldást. A legfontosabb előny a kívülre, a garázs homlokzatára történő felszerelés lehetősége lenne - sem szekcionált, sem billenő ajtók nem szerelhetők be a külső homlokzatra. Görgős garázskapu néven is megtalálható gördülő garázskapu vagy guruló kapu.

Működési módként a redőnyt a rés fölött a tengelyre (dobra) tekerjük, a tartókon támasztjuk és a ház védi. A görgőpengéket oldalirányban a két oszlop (oldalsó csúszósín) vezeti.

Görgős ajtó/kapu összetétele

A fő összetevői a garázshenger Lenne: oldalvezetõk (oldalsó csúszóoszlopok), konzolok tengelytartó (egyes esetekben közös testet alkotnak a vezetőkkel, de elválaszthatók is), tengely (Dob), redőny (maga az ajtó), meghajtórendszer (kézi vagy elektromos). Egyes garázs-redőnyökön (különösen a kézi működtetésűeknél) a rugós rendszer, amely ellensúlyozza a függöny súlyát és megkönnyíti a görgőajtó kinyitását. A leggyakoribb típusok boltívek azok levél növényen (a görgős dobban találhatók) és a nyújtók (vontatás), amelyek az oldalsó oszlopokban helyezkednek el.

Mivel a garázs legtöbb bejárata 2,5 m-nél alacsonyabb, az európai biztonsági előírások szerint (EN 13241-1), bármi elektromosan működtethető ajtók Kell biztonsági rendszerek elkerülni az emberek ujjainak/kezeinek összezúzását (2,5 m az elfogadott érték, amelyig feltételezzük, hogy egy személy elérheti a kezét is). Az ilyen típusú legegyszerűbb rendszer a ház amely lefedi a tengelyen kanyargó függöny területét (áthidaló terület, a garázs bejárata felett), és megakadályozza a sérülésveszélyes területre való bejutást. Ez a ház hiányozhat, ha a garázs bejárati résének magassága meghaladja a 2500 mm-t. Legalább tisztában kell lennie azzal, hogy a elektromos működtetésű redőny garázskapu bizonyos kockázatokat jelent a működés során (egyébként, mint bármely más elektromosan működtetett ajtó).

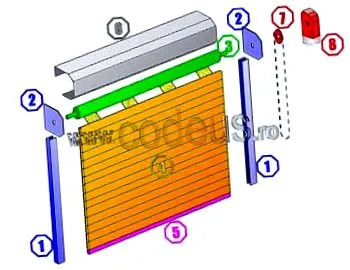

Részletezzük a garázsok gördülőajtójának fő alkotóelemeit:

1. Oldalvezetők (csúszóoszlopok)

Az oldalon található, bal-jobb oldalon, a garázs bejárati résének szélén. Elsősorban a útmutató és a a redőny megtámasztására, amikor a görgőajtó becsukódik/kinyílik. Amikor az ajtó becsukódik, a vezetők a redőny függönyétől megkapják az összes vízszintes igényt (a széltől, a csapásoktól stb.) És elküldik azokat a falat (szerkezetet), amelyre a henger van felszerelve. "U" típusú alakúak, és egyes gyártók olyan tömítésekkel vannak kibélelve, amelyek célja a függönylécekkel való súrlódás csökkentése és a lécek mozgása által keltett zaj csillapítása a garázshenger.

2. Tengely konzolok

Általában a gördülő garázskapu, a konzolok (néha nagybetűknek is nevezik őket) közös testet alkotnak a vezetőoszlopokkal, vagy rájuk vannak erősítve. Mind a két konzol tartalmaz egy csapágyat csapágyakkal - itt jön be a henger tengelyének két vége. A konzolok a görgős dobot támogatják és jelentős terhelést (súlyt) vállalnak, ezért az ellenállási részeknek szerepük van, és markolatuknak is meg kell lennie ellenállási markolatok, teherhordó szerkezeten.

3. A görgős dob (tengely)

Balra-jobbra támasztja a két konzol (viszont a falra vagy közvetlenül a görgőajtó oldalsó oszlopaira erősítve), a garázs bejárata felett helyezkedik el, és a redőny köré van tekerve. Az egyik végén található kézi hajtásrendszer vagy elektromos motor. A dob horganyzott acélból készül, keresztmetszetű vagy sokszögű lehet. A dob külső oldalán vagy akár belül (ebben az esetben vastagabb) található lamellás rugók amelyek átveszik a függöny súlyának egy részét, mert a garázskapu könnyű kezelhetősége.

4. A redőny

Alapvetően ez a fő alkatrész - elválasztja a garázst kívülről. Ezért a garázskapu szigetelési teljesítménye a redőny összetételétől függ. Alapvetően néhányról beszélünk pengék (profiloknak, réseknek, vonalzóknak is nevezik) láncolva, amelyek alkotják a függönyt.

A hengerek típusai:

Az első képen (balra) van hőszigetelt lécek (merev poliuretán habbal), téglalap alakú profilral (egyenes), a középső képen hőszigetelt, ívelt profilú lécek, és a jobb oldali képen vannak egyszerű lamellák (nem hőszigetelt), bélyegzett lemezből (profilozott). A lécek készülhetnek acélból, alumíniumból vagy kompozit anyagokból (ritkán), és hőszigetelés vastagsága (az első két rajzon sárga színnel látható) 0,5 és 2 cm között változhat (ritkán), a szokásos érték körülbelül 1 - 1,2 cm. Az ívelt lécek előnye az lenne, hogy csökkenti a szükséges helyet görgőajtó szerelés, a rés felett (a dob teljes átmérője a függöny teljes köré tekerve kisebb az ívelt lapátos hengereknél, mint az egyenes pengéknél).

Természetesen minél vastagabb a hőszigetelés, annál vastagabb a léc, és annál nagyobb a dob átmérője a köré tekert hengerrel. Ez az egyik oka annak, hogy általában, hőszigetelés a gördülő garázskapukhoz nem nagyobb, mint 1,2 - 1,5 cm. Ezért a hőszigetelés, a garázs redőnyöktől nem várunk túl jó teljesítményt. A másik két ok, amiért a redőnyök nem jeleskednek a hőszigetelésben, az az lenne tömítés az oldalsó oszlopokhoz és tömítés a lécek között.

A léc profiljától és vastagságától függően a lécek különböző merevségűek. Mivel a lécek merevsége fontos a szélállóság szempontjából és betörés elleni ellenállás, lehetséges, hogy nagy (széles) tekercsek esetén bizonyos gyártóktól csak egy típusú (szigetelt) lamella áll rendelkezésre.

Alul a görgős ajtófüggöny profilja van, amelyben általában megfogja Gumi bélések (5), alul tömítéshez. Ebben az alsó profilban lehet egy mechanikus reteszelő rendszer, kulccsal. Erre a profilra is felszerelhetők fogantyúk (görgőkhöz, amelyek nem működtető rendszerrel rendelkeznek a tengely végén, balra vagy jobbra), kézi záráshoz/nyitáshoz.

6. Tekercsház

Fő feladata, hogy megakadályozza a kezek hozzáférését a csomagolás területén, és elkerülje az ujjak megfogását. Ezenkívül megvédi a redőny tengelyét a portól és az időjárástól (amikor a görgős ajtót a homlokzatra szerelik, a garázson kívül). Ritkán találkozunk garázs redőnyök a henger védőburkolata nélkül gyakran szerepel az alapfelszerelésben.

7./8. Működtető rendszer

A legegyszerűbb és legolcsóbb (kis méretekkel rendelkező) garázskapuk nem rendelkeznek megfelelő működtető rendszerrel, csak a függöny alsó profiljára szerelt néhány fogantyúval. Megfogva ezeket a fogantyúkat, a henger zárva vagy nyitva van. A rendszer ésszerűen működik, legfeljebb 2,7 m (szélesség) x 2,2 m (magasság) görgős ajtókon. A nagy redőnyöket ily módon nehéz működtetni.

Pt. Nagy ajtók vannak tárcsa típusú kézi meghajtó rendszerek, lánccal vagy kötéllel. Ez a rendszer a tengely egyik végén helyezkedik el, és a lánc/kötél oldalra lóg, az egyik vezető területén. A kerékpárok fogaskerékéhez hasonló mechanizmus révén a lánc/kötél meghúzásával a tengely forog, és a görgőfüggöny leereszkedik vagy felemelkedik.

A kézi hajtás helyett a elektromos motor a garázshenger meghajtásához. Csatlakoztatható közvetlenül a görgőtengelyhez vagy a lánckerék és a "kerékpár" lánc rendszerén keresztül. A henger tengelyétől balra vagy jobbra helyezkedik el, a helyszínen történő felszerelési körülményektől függően.

Arra is van lehetőség csőszerű motor - a görgődob belsejébe szerelve. Előnye, hogy nem foglal helyet az oldalon, de ezeket a motorokat kevésbé intenzív használatra szánják (kevés zárt/nyitott ciklus). Lakóházi garázskapu-görgőknél a motorok 220 V-os tápellátással rendelkeznek, és távirányítóval történő működésre alakíthatók. Az ajtó kinyitásának/zárásának megrendelését is lehet kezdeni kezelőpanel, a kulcskapcsoló (kulcskapcsoló), radaron vagy fotocellákon, kódbillentyűzeten keresztül vagy akár a kártyaolvasó/transzponder/impresszum. Ezek mind a vezérlő tartozékai garázskapuk; a www.codeus.ro oldalon talál egy cikket a garázskapu kiegészítők opcióiról.

Görgős garázskapu szerelés

A szekcionált garázskapukkal ellentétben a garázs redőnyök nincsenek vízszintes csúszó sínjei, amelyeket a mennyezethez rögzíthetünk. Így a gördülő garázskapuk telepítése egyszerűbb. A főbb műveletek garázshenger szerelés Lenne:

összeszerelés alatt áll oldalsó oszlopok;
telepíti redőny redőny (a tengely lehet oldalsó oszlopokkal elválasztott konzolokon, vagy az oldalsó oszlopok egyes nagybetűi támasztják alá;
kibontakozik függöny a garázshenger az oldalvezetőknél;
telepítés és programozás megtörtént garázs görgős motor, illetve szerelt kézi működtetés;
tegyen néhány zárt-nyitott mozdulatot, hogy a függöny jól illeszkedjen a tengelyhez, és újra beállítsa a verseny véget ér, ha megfelelő.

Bár megvan az az előnyük, hogy nem igényelnek helyet a garázs mélyén, a mennyezet alatt (például a szekcionált ajtók vagy a tolóajtók), garázs redőnyök a hőszigetelés, a szélállóság, a betörésállóság, az ütés/nyomásállóság szerény teljesítményével találkozunk. Amit a gördülőajtó kínálhat, és a garázskapuk más típusai nem kínálják, az a lehetőség garázshenger felszerelése a homlokzat külsejére (fontos előny nagyon kicsi garázsokban, sok gerendával a mennyezeten, zsúfoltan lefolyókkal vagy egyéb akadályokkal bent). Kültéri felszerelés esetén további intézkedéseket kell tenni a tengely és a motor védelmére, mind rossz időben, mind illetéktelen használat ellen. A kívülre szerelt redőnyök speciális hozzáférése fontos többletköltségeket jelenthet a garázskapu árában. A www.codeus.ro oldalon cikkeket és esettanulmányokat talál a rendelkezésre álló garázskapuk és kiegészítők típusairól.

Görgős garázskapuk ára:

Ár garázs henger - kézi működtetés - fogantyúk/lánc/forgattyú, 2500 mm (szélesség) x 2000-2200 mm (magasság): 320-500 Euro + ÁFAGarázshenger ár - elektromos meghajtás: 2400-3000 mm (szélesség) x 2000-2600 mm (magasság): 450-1400 Euro + ÁFAGarázshenger telepítési ára: 90-200 Euro + ÁFA
