GRANULÁT SZÁRÍTÁS

KOCH-TECHNIK SZÁRAZ LEVEGŐ TECHNOLÓGIA

Száraz légszárítóink közepes és nagyon nagy mennyiségű műanyag granulátumot szárítanak, mélyen száraz levegővel a feldolgozáshoz szükséges maradék nedvességig.

Az alkalmazott száraz levegő technológia zárt hurkú rendszerben működik, teljesen független a környezeti éghajlattól: mélyen száraz, fűtött levegő áramlik át a granulátumon, elnyeli annak nedvességét és viszont egy szárítószerbe továbbítja.

A FASTI KOCH FÖLD Sűrített légtechnika

A higroszkópos granulátumok sűrített levegővel történő szárítása a leggazdaságosabb alternatíva a többi szárítórendszerrel szemben kis teljesítmény mellett.

A FASTI KOCH speciális ERD sűrített levegős technológiája kiváló szárítási eredményeket garantál alacsony üzemeltetési költségekkel.
Az eredmény: folyamatos szárítási teljesítmény, maximális megbízhatóság, könnyű kezelhetőség és alacsony helyigény.

Granulátum szárítás száraz levegő technológiával a KOCH-TECHNIK-től

KKT típusú granulátum szárító - mobil oldalsó szárító sorozat száraz levegő technológiával

A KKT típusú mobil száraz szárítóinkkal közvetlenül a feldolgozógépe mellett szárítasz higroszkópos granulátumokat. A modelltől függően óránként 55-100 m3 szárított levegőt vezetnek át a szárítótartályon, és a granulátum nedvessége felszívódik.

A telített szárító levegő két váltakozó szárítószer-tartályon áramlik, ahol újra párátlanítják. Ez mélyen szárított levegőt hoz létre, körülbelül ~ 35 ° C harmatponttal. Ez 0,19 g H20 értéknek felel meg 1 m³ száraz levegőnként.

A jelenlegi KKT modelleket újonnan felépített vezérlőrendszerrel szállítjuk:

kényelmes menü navigálás érintőképernyőn keresztül
Összehangolt szárítási programok a biztonságos szárítás érdekében
Ipar 4.0 előkészítés a Siemens S7 kompatibilitás révén
Anyag-adatbázis
Időkapcsoló vezérlés a szárítási idők meghatározásához

Külön kérésre:

szabadalmaztatott KOCH-ÖKO rendszerirányítás
Harmatpont ellenőrzés
Anyagellátás több szárítótartály vagy a feldolgozó gép feltöltéséhez

Három alkalmas program közül lehet választani az optimális granulátum szárításhoz:

Az ECO energiatakarékos program akár 40% energiát is megtakaríthat. Ez megtérül, ha a szárított anyagokat nem távolítják el gyakran.
Amikor a dolgokat gyorsan kell elvégezni: a nagy sebességű programban a magas teljesítményt állandó minőséggel szárítja.
Az alapprogram a napi szabványos termeléshez van igazítva.

Igényétől függően különféle szárítótartályokkal szerezheti be szárítóinkat. A nagyméretű konténerek mobil keretre vannak felszerelve.

típus	KKT 55	KKT 75	KKT 100S
Száraz levegő mennyisége	55 m 3/h	75 m 3/h	100 m 3/óra
Szárítótartály választása (literben)	40/12/40 / 60/100/150	40/12/40 / 60/100/200	20/40/60 / 100/200/300
Egyetlen tartály maximális térfogata	150 liter	200 liter	300 liter
Teljes térfogat további konténerekkel	120 liter Max. 3.	160 liter Max. 3.	200 liter Max. 4.

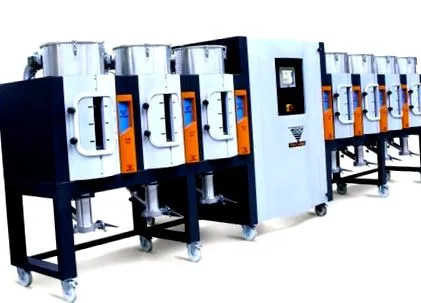

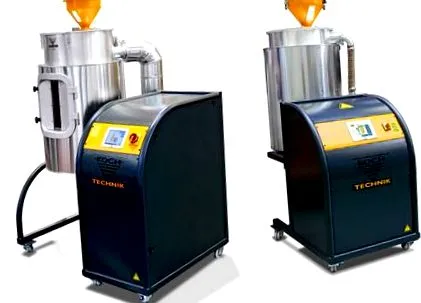

Mobil KKT száraz levegős szárító sorozat a Koch-Technik-től - csendes és megbízható.
Bal oldalon a KKT 100S, jobb oldalon a KKT55 egy konténerrel az egység mögött.

CKT típusú granulátum szárító - Érett szárítási technológia

CKT 200 granulát szárító: Előny-orientált az utolsó részletig

A szívószekrénytől a harmatpont szabályozáson át a szabadalmaztatott ECO rendszer vezérlésig: A CKT szárítósorozattal könnyű kezelhetőséget és biztonságos működést ígérünk Önnek.
Ezzel a jól megtervezett technológiával mindent kézben tarthat, hogy nagy mennyiségű műanyag granulátumot hatékonyan és kíméletesen szárítson.

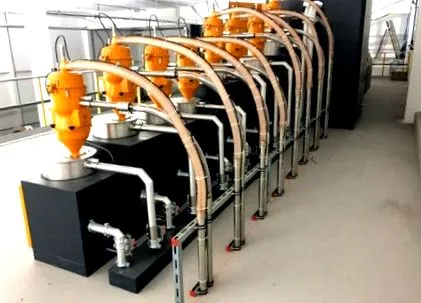

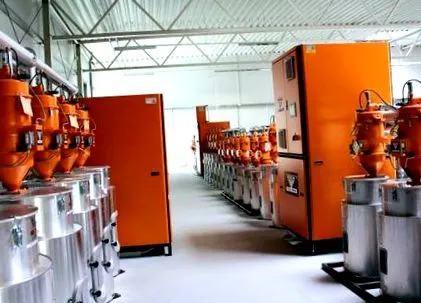

3 db CKT szárító szárítótartállyal több mint 25 különböző anyaghoz .

Száraz levegő technológiánk - az Ön előnye: Csontszáraz, meleg levegő áramlik át a szárítótartályon, és felszívja a granulátum nedvességét.

A telített szárító levegőt szárítószer-tartályon vezetik át, ahol párátlanítják, majd ismét átengedik a granulátumon.

Ha a szárítószer telített, a szárító levegő áramlását egy új tartályba terelik, és az előző edényt regenerálják. A folyamatosan változó regenerálásnak köszönhetően garantálhatjuk az állandó granulátum szárítást.

Gazdaságosan száraz: A hatékony granulátumszárítás mellett lehetőséget nyújtunk a hatékony szárításra is.

Védi anyagát és energiát takarít meg: A KOCH ÖKO rendszervezérléssel megvédi anyagát a túlszáradástól, harmatpont-szabályozással és frekvenciavezérelt ventilátorokkal kombinálva megtakaríthatja a szárításhoz általában felhasznált energia felét. Örömmel adunk tanácsot!

CKT sorozatunk jellemzői a granulátum szárításához:

Bevált és teljesen kifejlesztett technológia a granulátum szárítására
A változattól függően 110 m³/h és 2000 m³/h közötti száraz levegő keletkezik
Különböző méretű anyagtartályok
A legnagyobb energiafelhasználás további választható komponensekkel: harmatpont vezérlés (a CKT 300-tól is), KOCH ÖKO rendszerszabályozás és frekvencia-vezérelt száraz levegő ellátás
A meglévő szárító rendszerek könnyen bővíthetők

Az opcionális érintőképernyős vezérlés megkönnyíti a szárítási folyamatok nyomon követését.

Granulátum szárító	lehetséges mennyiségű száraz levegő
CKT110 típus	110 m 3/h
CKT200 típus	200 m 3/óra
Típus CKT300	300 m 3/h
CKT500 típus	500 m 3/h
CKT800 típus	800 m 3/óra
CKT1100 típus	1100 m 3/h
CKT1700 típus	1700 m 3/h
CKT2000 típus	2000 m 3/h

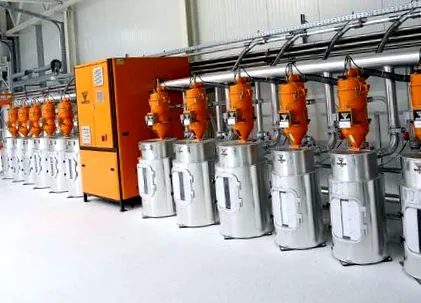

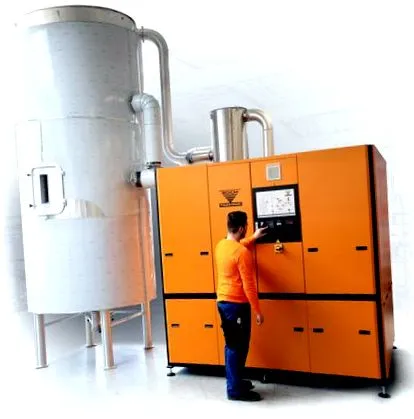

Az összesen 6 CKT1700 típusú granulátum szárító egyikét nem sokkal Kínába történő szállítás előtt.
A 6 CKT1700 szárító hálózata 10200 m³/h teljesítmény mellett jelenleg 10 extrudert lát el 5750 kg anyaggal óránként.

EKO-N típusú száraz levegős szárító - szárítási minőség a legmagasabb szinten

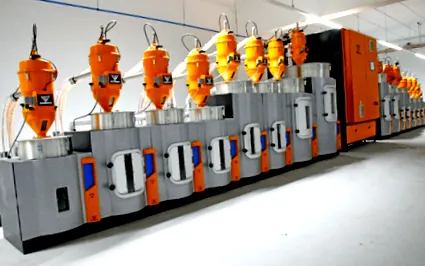

EKO-N: szárítási minőség a legmagasabb szinten - itt az EKO-N 1100F összesen 16 szárítótartállyal

A CKT és az EKO meglévő és sikeres szárítógép-koncepcióinak előnyei egyetlen szárítóegységben kombinálva: Az EKO-N típusú száraz levegőszárító

Az EKO szárítótól átvett Hőcserélő koncepció A csőrendszert tovább fejlesztették az EKO-N sorozatban, és itt még hatékonyabban használják. A hőenergia-visszatérés 20-30% -kal csökkenti az energiafogyasztást, az anyag száradási hőmérsékletétől függően. Ez csökkenti az átlagos energiafogyasztást, miközben ugyanaz a minőség megmarad.

Az EKO-N szárító alapfelszereltségként szerepel frekvencia vezérelt szárítóventilátor és az energiatakarékos harmatpont-szabályozás (mindkettő az EKON 300F-től). A Siemens S7 vezérlés mellett az összes EKO-N szárító rendelkezik a 10,4 hüvelykes érintőképernyős kijelző. Ez lehetővé teszi a felhasználó számára, hogy minden releváns működési állapotot és információt világosan megjelenítsen, és bármikor beállíthatja a paramétereket, például a szárítási időt, a hőmérsékletet és a tartózkodási időt. Ban,-ben Anyag-adatbázis 28 anyag szárítási paraméterei előre konfigurálva vannak, és további 212 ügyfélspecifikus recept menthető el.

A szabadalmaztatott az EKO-N szárítótartályt jelenti KOCH-ÖKO energiarendszer vezérlés a lehető legnagyobb energiamegtakarítás érdekében, amely energiatakarékos, anyagbarát és intelligens módon alkalmazkodik a szárítási folyamathoz. A harmatpont kombinációjában az ökoszisztéma-szabályozás és a frekvenciavezérlésű fúvók vannak a granulátum szárításban Akár 50% -os energiamegtakarítás lehetséges.

Az EKO-N szárítótartályok a színpadpadlóba vannak ágyazva, és hátuljukon a szabadalmaztatott KOCH-ÖKO energiarendszer-vezérlés található. Konténer töltése szállítószalagrendszeren keresztül A8 elválasztóval és Z5 közbülső garattal.

EKO-N - előnyök és jellemzők egy új dizájnban:

kilenc EKO-N egység 110–2000 m³/h száraz levegőmennyiséggel
110 (F)/150 (F)/200 (F)/300F/500F/800 F/1100F/1700F/2000F
Akár 50% -os energiamegtakarítás állandó minőség mellett:
- hőenergia visszatérés hőcserélővel (levegő - levegő)
- frekvencia-vezérelt száraz levegő generálás *
- harmatpont vezérelt regenerálás *
- szabadalmaztatott KOCH-ÖKO energiarendszer vezérlés EKO-N szárítótartályhoz (opcionális)
40 - 800 literes EKO-N szárítótartályok integrálhatók (CKT kivitelben 1000 litertől):
- Konténerek kereten (álló vagy mobil) vagy a színpad padlójára ágyazva
EKO-N koncepció moduláris felépítéssel a szárítórendszer egyszerű bővítéséhez
Teljes mértékben integrálható a KOCH megjelenítő szoftverbe
Vezérlés (S7) 10,4 hüvelykes színes érintőképernyővel és anyagadatbázis 212 recepttel
„Intelligens gyár”: Ipar 4.0-kompatibilis az OPC UA kommunikációs szabványnak köszönhetően

* (opcionális 110, 150 és 200 esetén is)

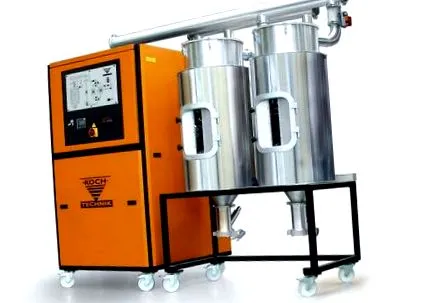

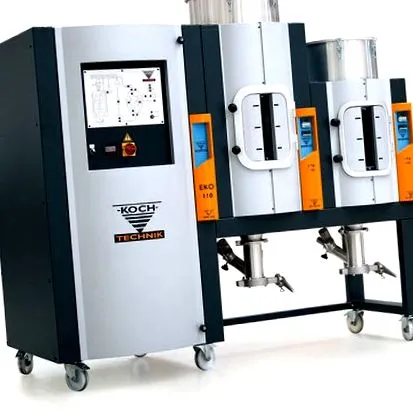

Az EKO-N 200F, itt két szárítótartállyal (egyenként 300 literes), mozgatható vázon.

A moduláris szerint KOCH moduláris rendszer Különböző 40 literes és 800 liter közötti szárítótartályok integrálhatók az EKO-N-be. Ezen felül 1000 literes edényeket használnak bevált CKT kivitelben. További előny: A szárítórendszer moduláris felépítése azt jelenti, hogy a szárítótartályok problémamentesen bővíthetők. Kilenc különböző szárítóméret áll rendelkezésre, EKON 110 és 2000 között (m³/h).

A szárítási folyamatot érzékelők folyamatosan figyelik. A granulátum nedvességének felszívása és a szárítandó anyagban a szükséges maradék nedvesség elérése érdekében -55 ° C harmatpontú száraz levegő keletkezhet.

Az EKO-N az OPC UA kommunikációs szabványon alapszik Ipar 4.0 kompatibilis és teljesen a KOCH megjelenítő szoftver integrálható.

A granulátum szárításának ellenőrzése és ellenőrzése

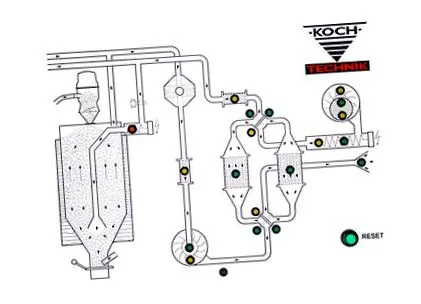

A funkcionális séma
Az összes szárítási ciklus világos bemutatása

Az összes CKT és EKO típusú granulátum szárítónk az alapváltozat funkcionális ábrájával van ellátva. Ennek a sémának az alkalmazásával, amely a szárítási ciklust egyszerűsített módon mutatja be, egy pillanat alatt figyelemmel kísérheti a granulátum szárítását.

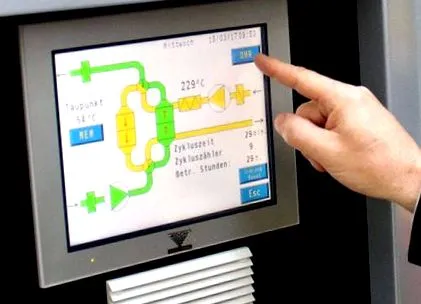

KOCH-TECHNIK EKO típusú granulátum szárító alapváltozatban funkcionális ábrával

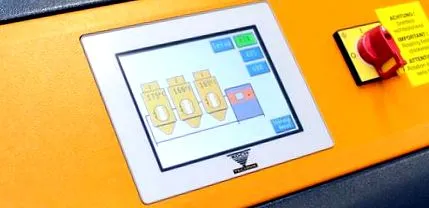

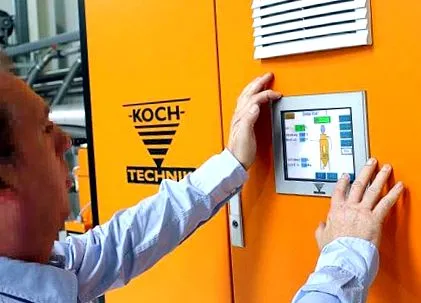

Szárító működtetése az érintőpanelen keresztül
A vezérlés kiterjesztése a CKT és EKO szárítókhoz

Az érintőképernyős vezérlést vezérlő kiterjesztésként kínáljuk az összes CKT és EKO típusú száraz levegő szárítóhoz. Az összes alapvető és opcionális vezérlőelem, amely a nagy érintőképernyőn keresztül ellenőrizhető és működtethető, ebben a vezérlésben kombinálva van:

Érintésérzékeny 10 hüvelykes kijelző
A szárító áramkörök kijelzése és hőmérséklet-szabályozása
Visszaesés mód
Teljesítményrögzítés minden szárítótartályhoz és riasztási üzenet, ha az áteresztőképesség túllépve
Nyelvváltás több nyelven
Biztonság jelszóvédelemmel
Anyagadatbázis (sorozat a 2017-es verziótól)
Opcionális alkatrészek:
Harmatpont figyelése, ellenőrzése és rögzítése (CKT 300 és EKO 300 sorozat)
KOCH ÖKO rendszervezérlés (energiatakarékos fedelek)
automatikus terhelésbeállítás
A belső anyagszállító rendszer vezérlése
Interfészek és adatbusz a vizualizációs szoftverekhez

A régebbi KOCH szárító rendszerek korszerűsíthetők

Kérésre azt is lehetővé tehetjük, hogy az alkalmazáson keresztül figyelje a szárítási rendszert. Egy lehetőség, amely felbecsülhetetlen hozzáadott értéket jelent, különösen a színpadi szárítási rendszerek esetében.

Harmatpont vezérlés és KOCH ÖKO rendszer vezérlés (szabadalmaztatott)

A KOCH harmatpont vezérlés

A harmatpont által szabályozott granulátum szárítás akár 40% energiát takarít meg

Harmatpont-szabályozás nélküli száraz levegőn történő szárítással a szárítótartályok rögzített ciklusokban váltakoznak a párátlanítás és a regenerálás érdekében. A szárítandó anyag áteresztőképességét és nedvességtartalmát nem vesszük figyelembe.

A harmatpont-szabályozással rendelkező KOCH száraz légszárítók viszont a harmatponttól függően működnek, ezért lényegesen energiahatékonyabbak. Amint a szárítószer eléri a harmatpont -30 ° C-os határértéket, friss, regenerált szárítószer-tartályra kapcsolják. Ez azt jelenti, hogy a szárítási folyamat alkalmazkodik az anyaghoz: az átkapcsolási ciklusok rövidebbek a nagyon nedves szemcséknél, és ennek megfelelően hosszabbak az alacsony nedvességtartalmú szemcséknél.

A harmatpont-vezérelt szárítás előnye nyilvánvaló: Nagy energiamegtakarítás és a végtermék állandóan magas minősége.

A szabadalmaztatott KOCH ÖKO rendszervezérlés

Szabadalmaztatott rendszervezérlésünk az anyagbarát és energiatakarékos granulátum szárításhoz

ECO rendszer-vezérlésünk garantálja, hogy a higroszkópos anyagok, például a PA, PC, LCP, POM stb.
Száraz levegőn történő szárítással a tárolóedények anyagát "a feldolgozáshoz szükséges maradék nedvességig szárítják". Ha kevés vagy egyáltalán nem távolítanak el anyagot a tartályból, a további szárítás túlszáradáshoz és anyagi kárhoz vezethet.
A KOCH ÖKO töltésszabályozása megakadályozza ezt!
Ha a tartály felső részén a hőmérséklet eléri a megadott értéket, az ÖKO rendszervezérlő automatikusan eltávolítja ezt a tartályt a szárítási ciklusból. A tartályt csak akkor kapcsolják be újra, ha a granulátumot eltávolítják, vagy ha a várakozási idő túllépik.

Az anyagod nem lesz túlszárítva.
Az előszárított granulátumhoz bármikor hozzáférhet.
Energiát takarít meg, és ez nem jelentéktelen.

Egyéb előnyös tulajdonságok:

Az egyes szárítótartályokhoz szükséges levegőmennyiség szabályozása
A meghatározott légmennyiség szabályozása - függetlenül a töltési térfogattól és az anyag alakjától
A pontos száraz levegő mennyisége mindig átfolyik a tartályon
opcionálisan automatikus terhelésállítással
