Konfigurálja a MegaSquirt programot a TunerStudio MS alkalmazással

Most hozta létre az első projektjét az oktatóanyag követésével. Az első projekt létrehozása a Tuner Studio MS alkalmazással, és konfigurálnia kell a számítógépet úgy, hogy az illeszkedjen a motorjához.

Ebben az oktatóanyagban azt feltételezzük, hogy egy MegaSquirt II ECU-val dolgozunk, amely MS2-extra v3.1.x firmware-rel van felszerelve egy motoron, amely a következő tulajdonságokkal rendelkezik:

4 henger sorban
Kapacitás: 1997 cm3
4 nagy impedanciájú injektor - az injektor áramlási sebessége 280 bar/perc 3 bar nyomáson
Gyújtás jumosztatikus tekercs segítségével
A 60-2 hangkerék hiányzó foggal 83 ° -kal a TDC 1. henger előtt
3 bar üzemanyag nyomás a sínben

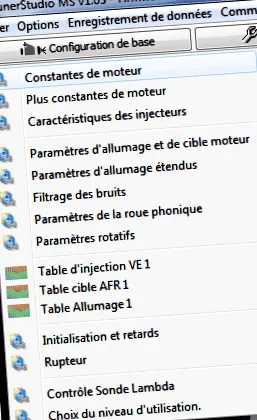

Az első dolog, hogy töltse ki a motor alapvető elemeit (TDC cél, gyújtás típusa, hengerek száma stb.) A projektben ÉS a számítógépében, hogy az kezelni tudja a motorját és környezetét. Ehhez a párbeszédpanel megnyitásával kezdjük "Alapkonfiguráció/Motorállandók" a felügyeleti elemek konfigurálásához:

Most nyissa meg a menüt "Alapkonfiguráció/Plusz motorállandók", kap egy "másodlagos motorállandók" nevű párbeszédablakot:

Ebben az ablakban elsősorban azt fogja ellenőrizni, hogy Aktiválja az AFR célpontot "deaktiválva van, hogy a gazdagság első beállításait elvégezhesse az automatikus AFR korrekció lehetséges interferenciája nélkül.
Ellenőrizze azt is, hogy elsődleges gyújtási táblázat "a fő stratégiával vagy az elvárásokkal összhangban szabályozott.
Ha olyan stratégiák keverékét szeretné használni, mint például a Pillangó/Sebesség ÉS Nyomás/sebesség, ebben a menüben is aktiválnia kell a szükséges opciókat. Ez a több stratégia aktiválásának lehetősége ugyanazt a stratégiát kétszer aktiválva lehetővé teszi az injektálási és gyújtási térkép táblák méretének megduplázását is.

Itt, most, amikor meghatároztuk motorja alapvető jellemzőit és a MegaSquirt ECU működését, a rendszerhez kapcsolódó mechanikai elemeket fogjuk jellemezni. A kezdéshez nyissa meg a menüt "Alapkonfiguráció/befecskendező szelep jellemzői" . Kap egy párbeszédpanelt ugyanazzal a névvel:

Voila, beállítottuk az injektorokat. Most a hangkerékre, a gyújtás és annak kimenetének kezelésére fogunk összpontosítani. Az induláshoz nyissuk meg a menüt "Alapkonfiguráció/gyújtás- és motorcélparaméterek" . Megnyílik a "Gyújtási beállítások" párbeszédablak:
