Lignohobby router vezetősín-rendszer Varijig
2013 őszén egy Dewalt DW 622 váltotta fel az eddig használt Festool OF 1010 EB-t. Felmerült tehát a megfelelő vezetősínrendszer kérdése. A 1010-hez illeszkedő vasút Burgerből (Spardorf) nem feltétlenül kompatibilis az új routerrel. Néhány kutatás elvégzése után a brit Trend cégtől a Varijig rendszer mellett döntöttem.
A Varijig sínek alapvetően különböznek sok más gyártó síneitől. Karcsúak, rugalmasan alkalmazhatók a marásirányítás különböző módszereihez, de megszokják is. Aki a szokásos széles sínekkel dolgozott, annak át kell gondolnia.

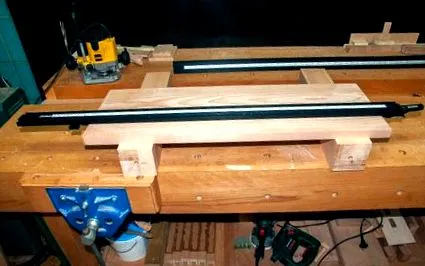

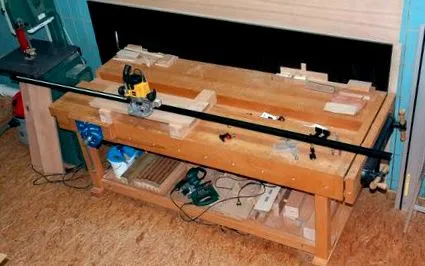

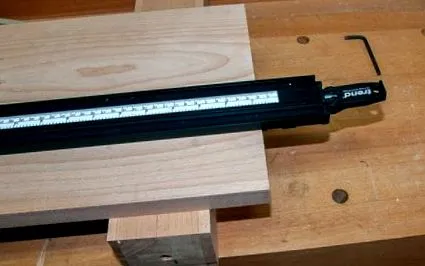

Most három Varijig-sín van a műhelyemben. Kettő 1428 mm hosszúságú, amelyek 2856 mm sínhez kapcsolhatók és csavaros sorkapcsokkal rögzíthetők. A harmadik sín teljes hossza 1072 mm; Használható hossz 915 mm. Perem bilincsekkel rendelkezik.
A tengelykapcsoló segítségével olyan sínt kapunk, amely általában elég hosszú ahhoz, hogy a nyitott panel anyagát kivágja, de sokkal könnyebb szállítani és tárolni, mint egy darabból.
A hagyományos sínek sok helyet igényelnek a munkadarabon. A következő sínszélességeket kell figyelembe venni:

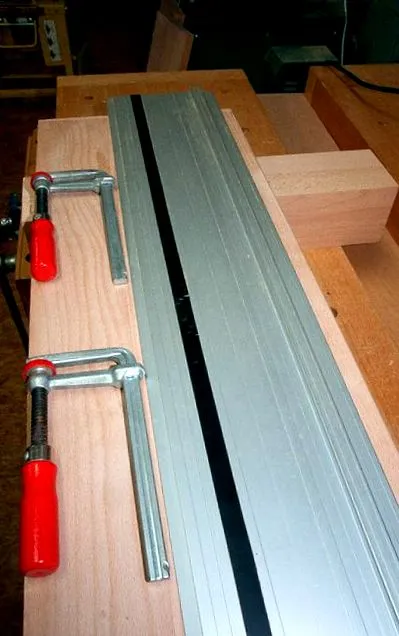

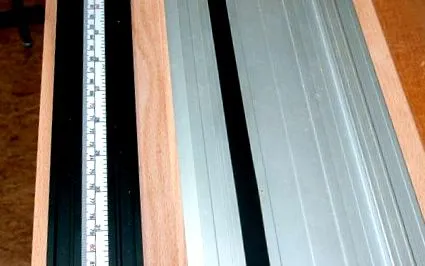

_ Festool 1 rendszer: 155 mm - a munkadarab minimális szélessége 136 mm
- Trend Varijig: 54 mm - a munkadarab minimális szélessége 45 mm
Azonban nem az a helyzet, hogy a munkadarabon a hatalmas szélességbeli különbség 100% -ban használható. Erről később.
Alapvető különbség, hogy a rendszerhez kapcsolt vezetősínek csak egy gyártó gépeihez alkalmazhatók adaptáció nélkül, míg a Varijig rendszer univerzálisan használható.
Gépvezérlés - de hogyan?
Elvileg a vezetősín célja, hogy megakadályozza az útválasztó - vagy a kirakós és körfűrészes - eltérését a vágószalagtól. Az útválasztót illetően ez sok esetben nem érhető el csupán vezetősínnel. Az egyenes él, a szakadási kerítés, a vezető golyóscsapágy/csap vagy a másoló hüvely ugyanazt a célt szolgálja.

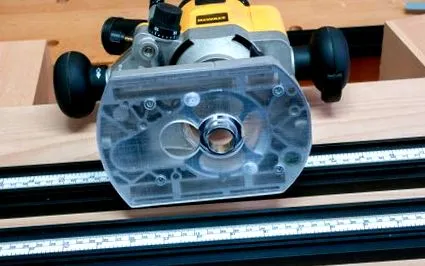

A lapos síneknél az útválasztó csúszó cipő és rudak segítségével csatlakozik a vezető bordához, és a maró az alaplemez egy részével a vezetősínen fut. Az útválasztó szélességének legalább a fele, plusz a vágó átmérőjének fele kinyúlik. Ez azt jelenti, hogy az útválasztónak rendelkeznie kell billenésgátló eszközzel.
Marószélesség/2 - maróátmérő/2 = maximális tartószélesség
Valójában valamivel kevesebb, mert biztosítani kell a sín széléhez való hézagot.
Rögzítés
A vezetősíneket csavaros szorítókkal rendszeresen rögzítik a munkadarabhoz. Még ha időnként kijelentik is, hogy a széles síneket egyszerűen fel lehet rakni, nem csúsznának meg, ez kockázatosnak tűnik, ha viszonylag nagy erők hatnak a nagy marókon keresztül.
A Varijig rendszerhez többféle rögzítőelem van. Vagy csavaros sorkapcsokkal ellátott síneket, vagy peremes rögzítésű síneket használ. Sajnos a két rendszer nem kompatibilis egymással - meglehetősen hátrányos.

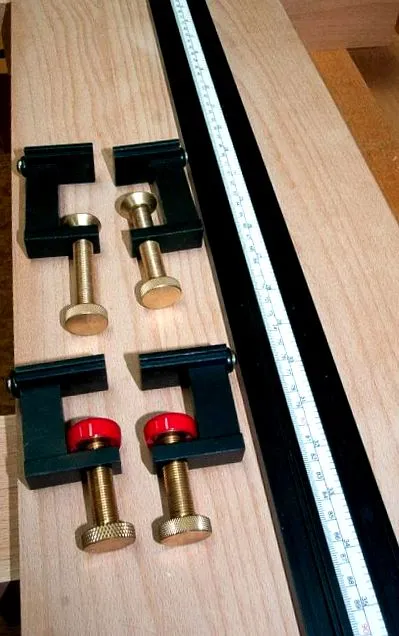

A kisebb bilincs legfeljebb 32 mm (1 1/4 ") vastag munkadarabokon használható, a nagy pedig 51 mm (2") vastagságig. Ezenkívül van egy nagy bilincs, amelyben a felső és az alsó rész egymáshoz képest forgatható annak érdekében, hogy jó tapadás legyen, még akkor is, ha a sínvezető a munkadarab széléhez hajlik. (Nem áll rendelkezésemre.)
A kicsi, állítható gumigyűrűk jó ötlet. Használható a sínben lévő bilincs futásának fékezéséhez, hogy ne csúszjon ki a sín függőleges elhelyezésekor - tárolás.

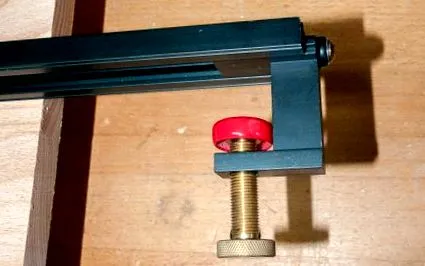

A képen hiányoznak azok a védősapkák, amelyek megakadályozzák a munkadarab károsodását.

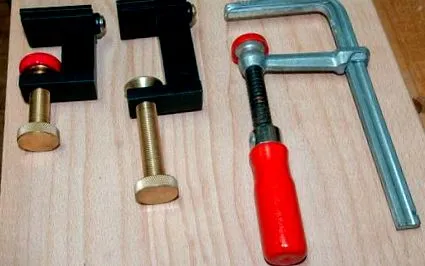

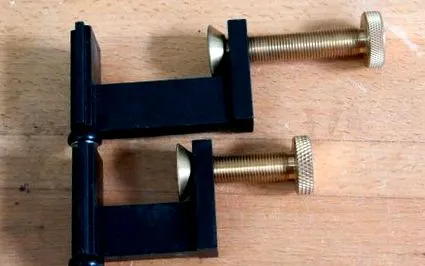

Ha egymás mellé teszi a hamburger és a Varijig sínek rögzítő elemeit, akkor észreveszi a jelentős méretbeli különbséget. A jobb oldali csavaros bilincs vastagabb anyagot (kb. 150 mm) képes megtartani, de a sín és a marott anyag alatt is lényegesen több helyet foglal el. A helyigény újra és újra idegesítőnek bizonyult, különösen, ha csak bútorvastagságú anyagokkal dolgozik.

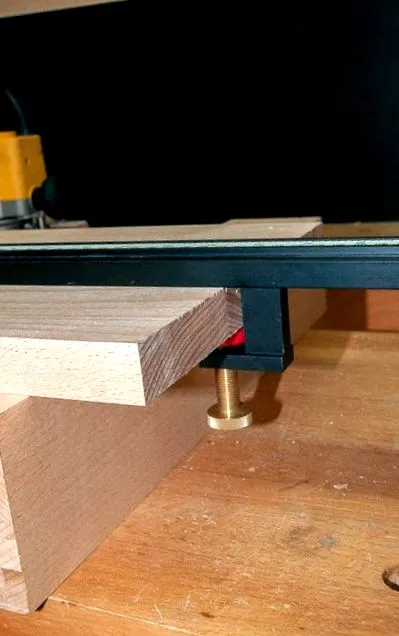

A kis bilincsek kb. 56 mm levegőt igényelnek a munkadarab alatt, a nagyok kb. 76 mm-t. Az anyag különböző vastagságú anyagokkal nem változik. A hagyományos bilincsekkel legalább 150 mm-re van szükség.
Bizonyos helyzetekben jobb a peremrögzítőkkel rögzíteni a sínt. Mint már említettük, a normál bilincsű és a szorító mechanizmusú sínek sajnos nem kompatibilisek egymással. A trendnek mérlegelnie kell, hogyan lehet ezen változtatni?

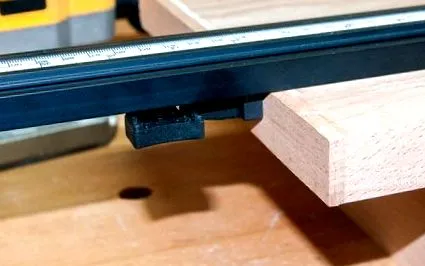

A rögzítés hasonlóan működik, mint a csőcsavaros szorító elve. A készülék egyik hátránya: csak olyan éleken használható, amelyek többé-kevésbé derékszögben futnak a sínhez. (Nem tudom, hogy más gyártók kínálnak-e rugalmasabb élbilincseket?)
A gép vezetése
Különböző vezetési módszerek valósíthatók meg a Varijig sínekkel:

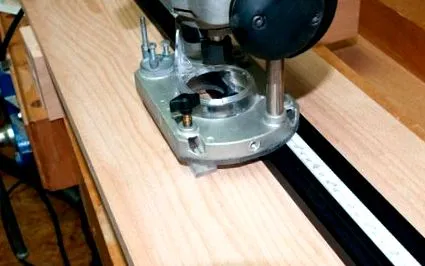

1) Az útválasztó összekapcsolás nélkül fut a sín mentén, mint egyenes szélén. Ez nagyon jól működik a viszonylag magas sín - 16 mm - és az alacsony súrlódás miatt. Elvileg lényegtelen, hogy a gép alsó lapjának kerek vagy egyenes oldala van-e

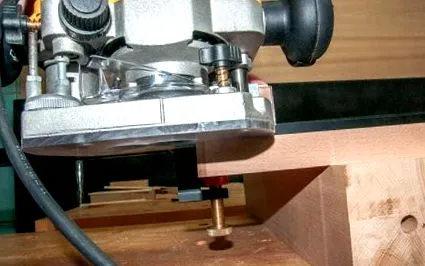

2) Vezesse le az útválasztót tovább a sín. Szüksége van egy másológyűrűre és egy, a talp alá csavarozott billenésgátló eszközre. A legkisebb helyigény - nem mindig használható. (Erre még nem volt pályázatom.)
3) Útmutató a router és a sín rögzített összekapcsolásával. A Trend univerzális adaptereket kínál, amelyek meglehetősen terjedelmesek. Barkácsoló adapterrel a helyigény jelentősen csökken.
4) Csatolt sínek használata marókeretekként, például konyhai munkalapok marásához mosogatókhoz és főzőlapokhoz. A sínek összekapcsolásával megvásárolhatók (vagy komplettként). Felborulás elleni védelmet és másoló gyűrűt használnak.
5) Két sín párhuzamos telepítése. Az útválasztó másológyűrűvel fut a sínek között vagy az alaplemezzel a síneken. Nagyon biztonságos - nincs borulás; Az élek feldolgozása nem lehetséges!
Egyenes vonalú módszer:
Valószínűleg a legegyszerűbb, leggyorsabb módszer maráshoz, ahol a gépnek elegendő támasza van. Ugyanolyan óvatos lehet a marás elején, mint a végén. Ha a marás egy él mentén vezet, fennáll annak a veszélye, hogy a teljes hosszában felborul. Ha egy deszkán barázdákat vág, akkor gyakran jobbak a körülmények.
Egy él szerkesztéséhez az alaplemez kevesebb, mint 50% -a van a munkadarabon. Mivel a router közepe már kifelé fut, könnyen előfordulhat, hogy a gép véletlenül megdől, és az éle nem tiszta.
Az ilyen ingadozások nagyon idegesítőek, mert meg kell ismételni a munkalépést. Könnyen kiszámítható, hogy az alaplemez mekkora része maradt. A bemutatott útválasztó alaplemez szélessége 110 mm. Ennek a szélességnek a fele és a maró átmérőjének fele lóg - legalábbis a vágás után. 19 mm-es maróval csak 45,5 mm marad a 110 mm-es alaplemezből. (Keresztbe is irányíthatja a gépet, ebben az esetben 38 mm-rel nagyobb munkadarab-szélességre van szüksége.)
Most már láthatja, hogy a Varijig-sín miért nem tudja teljes mértékben kihasználni karcsúságát. Ugyanezen feltételek mellett a hamburgersínnek kb. 150 mm szélességre van szüksége a munkadarabon (saját szélesség plusz marónyúlvány), míg a Varijig sínhez legalább kb. 91 mm. Mindig sokkal szűkebb.
Dolgozhat egy alaplemez meghosszabbítással, így ennek megfelelően több helyre van szüksége.
A marógép vezetése a sínen

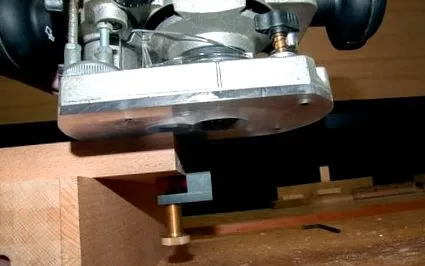

Lehetőség van a router alaplemezének csúsztatására a sín tetejére. Az útmutatót egy másolóhüvely veszi át, amelyet az oldal mentén vezetnek. Használható barázdákhoz, ha a hely korlátozott. Az útválasztó alatt telepíteni kell egy dőlésvédelmet. A széleken meglehetősen ingatag ügy, mivel a billenésgátló nem segít ott - a levegőben lóg!
A sín és az útválasztó fix összekapcsolása

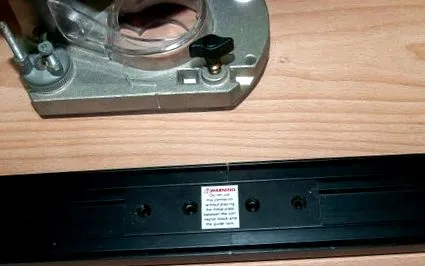

Biztonságot szerez, ha az útválasztó és a sín szorosan összekapcsolódik. A Trend emellett vezetőlemezeket is kínál útválasztókhoz, kirakós fűrészekhez és kézi körfűrészekhez. Sajnos meglehetősen nagy! A házon belüli T11 útválasztóhoz van egy nagyon helytakarékos adapter, amely inspirációként szolgálhat az önépítéshez:
Sínek marókeretekként
Négy sínszakasz összekapcsolható sarokcsatlakozókkal, hogy kialakítsanak egy marókeretet a kivágásokhoz - főzőlapok, mosogatók stb. Nincsenek képek, mert nekem nincsenek. Ha erre a funkcióra van szükség, könnyen utólagosan felszerelhető. Ugyanez nem tűnik lehetségesnek a szokásos vezetősíneknél. A gépet a munkadarab keretén belül is mozgathatja (vagyis nem a sínen), majd ennek megfelelően nagyobbra kell állítania. Ehhez 16 mm-es marási mélységet nyer.
Két sín párhuzamosan

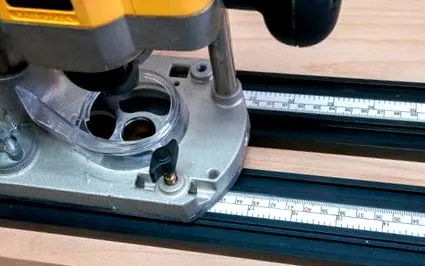

Ha két sínje van, és a munkadarabbal párhuzamosan rögzítse őket, és egy másolóhüvely segítségével vezesse közöttük a routert. Az egyik legbiztonságosabb módszer.
A Varijig rendszer nagyon rugalmas. Mint minden más irányítási rendszer, ennek is vannak hátrányai.
Tapasztalataim szerint aligha szeretnék széles vasúti rendszereket használni - a rugalmasság és a lehetőségek hiánya miatt.
