Mérőcellák silómérlegelő termékek Hense Wägetechnik GmbH
Mérőcellák nagy és alapvető fontosságúak az ultramodern és erős méréstechnika területén. Olyan súlymérőt keres, amely megfelel az Ön igényeinek és követelményeinek?
A terhelésmérő cellák sokfélesége miatt nem könnyű vállalkozás. Most azonban egy lépéssel közelebb áll a megalapozott döntéshozatalhoz. Termékkínálatunk számos alkalmazási területet és gyártási folyamatot fed le.
Egyedi megoldások az Ön rendszeréhez
Legyen az alacsony kilogrammtartalmú konténerekkel vagy több száz tonnás rendszerekkel használható modulok - megfelelő megoldást kínálunk az Ön vállalatához. Nálunk sokféle beépített modult talál a keverőkhöz, keverőtartályokhoz, nagy kültéri silókhoz és mobil rendszerekhez.
Nem csak a professzionális összeszerelésről és üzembe helyezésről gondoskodunk, hanem kompetens kapcsolattartók vagyunk a TÜV tanúsításhoz és a terheléscellás modulok letétkezelésének jóváhagyásához.
Súlymérés: innováció a gyakorlatban
A mérőcellák központi szerepet játszanak az ultramodern méréstechnika és a nagy teljesítményű méréstechnika területén. De mi áll valójában ezeknek a mérési moduloknak a hátterében?
A technikai szakzsargonban az összetett precíziós alkatrészeket erőérzékelőknek vagy erőátalakítóknak nevezik. Ezeket mechanikai funkcionális elemként használják számos különféle mérlegben.
A professzionális kalibrálás megbízható mérési eredményeket kínál dinamikától és terhelési osztálytól függetlenül. A közös paraméterek gramm (g) és kilogramm (kg), valamint a metrikus tonna (t).
A terhelési cellák általában rugótesten alapulnak. A terhelési hatások rugalmas alakváltozást generálnak, amelyet úgynevezett feszültségmérőkkel elektromos jellé alakítanak át, és ezáltal szabályozzák a skála funkcionalitását. A terhelési osztálytól függően különböző rugótest-konstrukciókat alkalmaznak.
Optimalizálás és szabványosítás
A rendkívüli mérési spektrum 100 gramm és 1000 tonna között van. Az alternatív mérési módszerek az alacsony grammtartomány eredményeit is lefedik. A terhelésmérő cellák alapvető osztályozási jellemzője a kalibrálás. A törvény a kereskedelem számára legális mérlegekre egységes kalibrálást és hivatalos tesztet ír elő.
A hibahatárt ily módon kell optimalizálni és szabványosítani. Az innovatív terhelésmérő cellák az optimálishoz közeli hatékonyságot és hatékonyságot tesznek lehetővé - a siló technika és az ömlesztett áruk területén a modern gyártási folyamatokhoz. Érdeklődnek a különböző terhelési cellák adatlapjai?
A műszaki és további részletek megtalálhatók termékismertetőnkben. Ön is bármikor kérhet ajánlatot: A mérőcellák ajánlatkérését. Az Ön igényeinek megfelelő megoldást is garantáltuk. Itt található áttekintés termékpalettánkról:
Safemount mérőcellák 150 t-ig
Gazdaságos megoldás nagyobb silókhoz, tartályokhoz és keverőkhöz, 5 és 150 tonna közötti tartományban: A megbízható és karbantartás nélküli Safemount modul biztosítja a gyártási folyamatok vezérlését és optimalizálását, és nagyban ellenáll a rezgésnek, a pornak, a nedvességnek és a korróziónak is. Tudj meg többet.
Baby Safemount terhelő cella 7,5 tonnáig
Baby Safemount terhelő cellák
Költséghatékony megoldás kisebb silókhoz, tartályokhoz és keverőkhöz 1000 és 7500 kilogramm közötti tartományban: a bátyjához hasonlóan a Baby-Safemount modul is egyszerű összeszerelésével és a külső behatásokkal szembeni ellenálló képességével hat. Tudj meg többet.
Clevermount terhelő cella 2,5 tonnáig
Az intelligens rozsdamentes acél mérőcella 20 és 2500 kilogramm közötti tartályokhoz: A Clevermount modul különlegessége az integrált magasságállítással ellátott teherlemez. A cserépkeverék és a béléslemez a múlté. Tudj meg többet.
Távolítsa el a mérőcellát 10 t-ig
Tiszta megoldás tartályokhoz és adagolótartályokhoz 250-2500 kg-ig: A Cleanmount modul előre meghatározott a vegyiparban és a gyógyszergyártási folyamatokban. A robusztus rozsdamentes acél szerkezet minden alkatrésze könnyen tisztítható. Tudj meg többet.
TLC 95 mérőcella 10 t-ig
TLC 95 terhelő cellák
Nagy pontosságú megoldás, különösen 1000 és 5000 kilogramm közötti keverőtartályokhoz: A TLC 95 mérőmodul integrált húzóerőtartó cellája megbízhatóan kompenzálja a keresztirányú erőket és az esetleges rezgéseket, garantálva ezzel az optimális adagolási pontosságot és a nulla pont stabilitását. Tudj meg többet.
T33 fedélzeti tehercella 6t-ig
Robusztus megoldás konténerekhez és forgó dobokhoz, 5,5 és 15 tonna közötti tartományban: A T33 mérőmodul még a legkedvezőtlenebb környezeti feltételeknek is megfelel, és különösen alkalmas erős ütésterheléssel és oldalirányú erőkkel történő használatra. Tudj meg többet.
Súlytárcsa 10t-ig
Súlytárcsa 10 tonnáig
Helytakarékos megoldás 2 és 10 tonna közötti tartályokhoz: A 4 cm maximális magassággal rendelkező mérőtárcsák ideálisak a beltéri rendszerek meglévő tartályainak olcsó utólagos felszereléséhez, és lehetővé teszik a súlyon alapuló készlet-ellenőrzést. Tudj meg többet.
25t-ig terjedő húzóerő-cellák
A húzóerőmérő cellák cellái
Megbízható megoldás 100 kg és 25 tonna közötti daruterheléshez: integrált ingavédelemmel ellátott húzóterhelés-mérő cellák előre vannak meghatározva a függő konténerek és a forgó gyártási alkatrészek, például szállítószalagok vagy csavaros szállítószalagok pontos tartalommérésére. Tudj meg többet.
Terhelésmérő csap/terhelőcsap 500 t-ig
Testreszabott megoldás daruk terhelésére és emelőire a 250 kilogramm és az 500 tonna tartományban: Mindegyik rakodótüskét egyedileg gyártják a vevő specifikációi szerint, így akár egyedi gyártmányú, elektronikus interfésszel ellátott termékek is lehetségesek. Jól bevált alkalmazási területek közé tartoznak a folyékony alumíniummal ellátott billenő kemencék. Tudj meg többet.
A terhelési cellára vonatkozó legfontosabb kiválasztási kritériumok
Te magad ismered legjobban a silókat és a tartályokat. De felismeri-e a lehetőségeiket is? Ha tudni akarja, mennyi van valójában a konténerekben és a gyártásban, akkor nem szabad elkerülni a terhelő cellát. De a sokféle kivitel miatt a választás gyakran igazi kihívást jelent.
Gyakorlatorientált irányelveinkkel szeretnénk segíteni az Ön igényeinek és igényeinek megfelelő megoldás megtalálásában. Nyúlásmérők, hajlító és nyíró rudak, egypontos, gyűrűs torziós és hengeres terhelő cellák, S-gerenda vagy DMS érzékelők - a nagy pontosságú méréstechnika skálája elsöprő.
Nehéz lehet nyomon követni a dolgokat. Egy adott alkalmazás számára az optimális mérőcella keresése során döntéseket kell hozni. A következő tényezők döntőek:
- Melyik mérőcellatípus a legjobb?
- Mely környezeti viszonyok jellemzőek a termelésre?
- Mekkora a szóban forgó konténer teljes kapacitása?
Az alábbiakban ezeket a kulcsfontosságú pontokat szeretnénk közelebbről megvizsgálni.
Rendszerrel a megfelelő modulhoz
Fontolja meg a három kérdést a végső döntés oszlopaként, és sziklaszilárd alapot talál. Végül is nem csak jó minőségű mérőcellát szeretne találni, hanem az alkalmazásához optimális mérő modult.
A cellatípus mérése
Mind a nyomásterhelő cellák, mind a húzómérő cellák kiváló mérési pontossággal hatnak. De hol van pontosan a hangsúly? 5000 kg-ig terjedő pontterhelések esetén a húzómérő cellák az egyszerű és olcsó lehetőség. A felfüggesztett terhelések stabilizálása nagyrészt automatikus, és a tartályok hőtágulása minimális. Az ilyen típusú mérőcellák előre vannak meghatározva acélszerkezetekbe integrált belső tartályokkal.

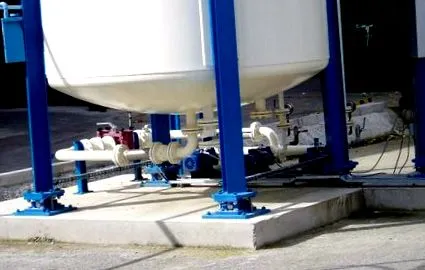

Másrészt a nyomásmérő cellák logikus alternatívát jelentenek a beton alapon rögzített tartályokhoz vagy hasonló rögzítésekhez. Az adott kiviteltől függően több terhelési ponton történő elosztás lehetséges vagy akár szükséges.
Különböző megközelítések kerülnek kérdésessé: Míg a hárompontos beállítások viszonylag problémamentesek a terhelés eloszlása és a szintezés szempontjából, a négypontos beállítások különösen meggyőzőek a 22% -kal nagyobb stabilitású kültéri silókkal. Egy további mérőcella beszerzési költségei általában alacsonyabbak, mint a hárompontos konstrukció megerősítéséhez szükséges kiegészítő pénzügyi ráfordítások.
Négyszögletes vagy téglalap alakú tartályok esetén mindig négypontos rögzítést kell végrehajtani. Még akkor is, ha az üzembe helyezés során az igazítással és a szintezéssel járó erőfeszítés növekszik a terhelési pontok számának növekedésével, fontos, hogy összhangban legyen a terhelő cellák számával.
A szabadban lévő konténerek esetében a névleges terhelés legfeljebb 75 százalékát kell kiszámítani egy cellánként. A megfelelő terhelési részarány az építmény teljes tömegének hányadosa, a tartalom és a terhelési pontok száma. Mivel a terhelés eloszlása változhat a külső hatások, például a szélterhelés vagy a szeizmikus erők, valamint a konténer jellemző szerkezeti jellemzői és az általános felépítés miatt, elengedhetetlen, hogy egy szerkezeti mérnök ellenőrizze.
Mérőcella: környezeti feltételek
Itt is különféle befolyásoló tényezők állnak össze a terhelésmérő cella és a rögzítőmodul kiválasztásához. Alapvetően a technológiával szemben támasztott követelmények két területre oszthatók:
- Környezeti hatások, például nedvesség, hő és kémiai reakciók.
- Mechanikai befolyásoló változók, például statika és dinamika.
A por által okozott szennyeződés, a vegyszerekkel és a sós vízzel összefüggő korrózió, valamint a rezgés is döntően befolyásolhatja a mérési eredményeket, és jelentősen lerövidítheti a karbantartási időközöket. A terhelés intenzitása és időtartama is befolyásolja a futásteljesítményt és a pontosságot.
A CIP tisztítás területén szinte nincs alternatíva az IP67 vagy IP68 védelmi osztályú mérőcella számára. Agresszív vegyszerekkel végzett gyártási folyamatoknál figyelembe kell venni a terhelésmérő cellának, valamint a beépített moduloknak és a csatlakozódobozoknak az ellenállását.
Például beépített modulokat és igazítást kell kialakítani a tartályok hőtágulására. A helytelenül beállított telepítési modul nemcsak jelentős mérési hibákhoz vezethet, hanem helyrehozhatatlan károkat is okozhat a súlyérzékelőben.
Ezenkívül figyelembe kell venni a korrózió, a szivárgási áramok vagy az extrém hőmérsékletek miatti mért értékek és kopás esetleges korrupcióját is. Tartalék modulok nélkül az esetleges utólagos költségek gyorsan elképzelhetetlen dimenziókra növekedhetnek.
A mérőcella teljes kapacitása
Mivel a mérőérzékelőket általában egy meghatározott terhelési tartományra tervezik, a tartály teljes kapacitása döntő jelentőségű a megfelelő mérőcella kiválasztásában. A terhelési tartománytól függően más mérési elv alkalmazható.
A hajlítás, a nyírás, a préselés és az egyéb módszerek közötti különbségeket a következő szakasz részletesen megvizsgálja. Alapvetően a több terhelési cellát nem mindig a magasabb felvásárlási költségek jelentik. Mivel a modul ára exponenciálisan emelkedik 50 tonna felett, időnként gazdaságosabb több, alacsonyabb terhelési tartományú terhelőcellát felszerelni.
Különböző mérési elvek összehasonlításban
Minden mérőcella egy meghatározott mérési elven alapszik. Minden módszernek megvannak az erősségei és gyengeségei. De melyik elv melyik alkalmazási területre alkalmas? Közelebbről megvizsgáljuk a legfontosabbakat:
hajlít
A hajlító rudak megbízható lehetőségek a 2–500 kg közötti alacsony terhelési szintek pontos súlyfelvételére. Szimmetrikus tartályok esetén az egyenletes, függőleges erőhatás érdekében ajánlatos felfüggeszteni őket húzókötelek segítségével, beleértve a központosító kúpot is. Az alkalmazás-specifikus beépített modulok túlterhelés-védelemmel és elasztomer csapágyakkal jelentősen optimalizálják a terhelés szabályozását. A rezgéseket és a sokkterheléseket a lehető legjobb módon csillapítják, és az oldalirányú erők legfeljebb minimális mértékben befolyásolják a mérési eredményeket.
Nyírás
Az 500 kg és 20 tonna közötti tartományok mérésére egyszerű nyíró rudak állnak rendelkezésre. Ez a felhasználóbarát módszer nagy pontossággal és oldalirányú erőkkel szembeni ellenálló képességével hat.
Közepes és nagy kapacitású silók esetében általában úgynevezett kettős nyíró rudakat alkalmaznak integrált visszatartással. A két nyírórúd kombinációja viszonylag nagy teherbírást tesz lehetővé 3 és 200 tonna között az alacsony teljes magasság ellenére. Az erő központi alkalmazhatósága miatt a decentralizált terhelések szinte semmilyen tényezőt nem jelentenek egy kettős nyírónyalábú terhelőcellában.
TLC 95 terhelő cellák
Az összehajtott kettős nyírórúd alternatív kialakítás, és bizonyos mértékben egzotikus a mérőcellák között. A jellegzetes konstrukció lehetővé teszi a dinamikus hatások optimális kompenzálását. Erre a célra egy rögzítőlemezt rögzítenek az alapra és a tartály lábára. A fellépő húzóterhelés miatt az elem automatikusan középre kerül rezgés, rezgés vagy oldalirányú erők esetén. A közös mérési tartomány 2 és 20 tonna között van.
törzs
A hengeres mérőcellák alkalmasak nagy kapacitású silókkal és akár 500 tonna kapacitással rendelkező termelési környezetekhez. A mérési elv egy üreges hengeres vagy tagolt rugótesten alapul, amelyben egy bizonyos minimális magasság biztosítja az erővonalak homogén menetét.
Felkavaró
A nyúlásmérők bonyolult és megbízható megközelítést kínálnak a meglévő silók utólagos felszereléséhez és a nagy silók kezdeti felszereléséhez a 30–2000 tonna tartományban. Erre a célra hőmérséklet-kompenzált feszültségmérő szenzorokat erősítenek a siló tartószerkezetéhez nagy szilárdságú gépcsavarokkal.
Az anyagszerkezet terhelésfüggő összenyomódását a feszültségmérők rögzítik és arányos feszültségjelgé alakítják, amelyet a lefelé áramló elektronika szabványosít és felolvas. Ez a karbantartást nem igénylő módszer előre van meghatározva az egyes silótartályok gravimetrikus készletellenőrzéséhez a tartószerkezeteken, valamint az álló keretű silókon.
Támogatásonként egy vagy két érzékelővel a mérési pontosság beltérben egy, a szabadban két és három százalék között változik. Az adagolás és a betöltés során a siló nettó tömegének 0,2% -ának maximális eltérése várható. Gyors, 20 percnél rövidebb rakodási folyamatokkal és legfeljebb 500 tonnás silókapacitással ez 300 és 500 kg közötti tűrésnek felel meg.
Az egyes minták előnyei és hátrányai egy pillanat alatt
A különböző mérési elvek alapján itt található a különböző mérőcellatípusok kompakt összehasonlítása:
