20 m-es LED szalag tápegység

Körülbelül 20 m 24 V-os LED-szalagot fogok táplálni. A csíkok tesztelése után látom, hogy körülbelül 6A-t fog húzni.

Természetesen, ha áramot kapcsol be az egyik oldalra, akkor a feszültségcsökkenés a szalagon elég nagy ahhoz, hogy jelentős különbséget tegyen a LED-ek fényerejében a szalag vége felé.

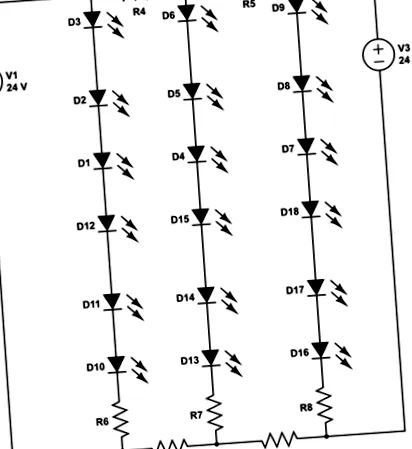

Szeretném az áramellátást a szalag mindkét oldalára illeszteni, az alábbiak szerint, ahol az áramvezetékek közötti ellenállást modelleztem.

Aggodalmam, hogy a két 24 V-os vonal valahogy versenyezhet, nemkívánatos energiaveszteség van közöttük.

A kérdésem az, hogy ez valóban aggasztó-e vagy sem? Jobb lenne a 24 V-os vonalat elvágni a szalag közepe felé?

m-es

Edit: Azt hiszem, kissé kétértelmű voltam. Hogy egyértelmű legyek, egy tápegységet fogok használni, mindkét oldalba helyezem az áramot (nem biztos, hogy ez okoz-e különbséget).

Nincs szüksége két tápegységre. Egy elég. Egyszerűen csatlakoztassa a pozitív vezetéket a szalag egyik oldalához, a negatívat pedig a másik oldalához. Ekkor a LED-ek minden csoportjával azonos feszültség lesz, és ez biztosítja az összes LED azonos fényerejét.

Két külön tápegység használatának vannak hátrányai:

  • A szalag közepén a feszültség mindkét végén kisebb lesz. A középső LED-ek kevésbé világítanak, mint a két végén lévő LED-ek.
  • Az egyik kellék meghibásodhat, és sokáig észrevétlen marad, amíg valaki végig nem látja a különbséget.
  • Két tápegység szinte mindig drágább, és a hálózati csatlakozás (230VAC/115VAC) felhelyezése további költségeket jelent.

Frissítés: Ha a szalagon átáramló áram meghaladja a szalag biztonságos kezelését, darabokra kell vágnia a szalagot, és az egyes részeket külön kell táplálni. A vágott részek azonban táplálhatók is, ahogy azt fentebb javaslom az egyenletes feszültség és fényerő biztosítása érdekében.

Megjegyzés: Az eredeti kérésnek megfelelően a kérdés két tápegység párhuzamos csatlakoztatását kérte.

Ne csináld (kérlek).

Ahogy helyesen javasolja, a kellékeknek tökéletes egyensúlyban kell lenniük ahhoz, hogy ez megfelelően működjön. Ez azt jelenti, hogy ha a referenciafeszültségek, az architektúra, a környezeti feltételek, a gyártási feltételek és a csoportosítás nem ugyanaz, ami a gyakorlatban nem fordulhat elő, akkor az áramellátás a másik tápegység töredékét fogja terhelni.

Hogy pontosan mi történik, az a tápegység tervezésének részleteitől függ. Ez terjedhet az áramellátástól, amely egyszerűen megszakad (ebben az esetben nincs szükség hozzáadásra) a nagy köráramokra, amelyek további hőtermeléshez vezetnek (hatékonyság, kopás, károsodás), alkatrészek megsemmisüléséhez, tűzhöz vagy akár hajtóanyag károsodáshoz.
