A HORNBACH tiplik megfelelő használata

Az építőanyagok sokaságától kezdve a helyes tiplikig. Az építőanyagok lehetnek porózusak, nagyon kemények, nagyon puhák, újak vagy már törékenyek. Gyakran tipliket kell használnia, attól függően, hogy melyik elemet kívánja rögzíteni az egyik zárójelben. Itt talál információkat a tipli típusokról és azok helyes használatáról.

A hordozó ellenőrzése

Különböző típusú anyagok összehasonlítása

A fal típusának és összetételének döntő hatása van a megfelelő tipli kiválasztására. De van megoldás bármilyen építőanyagra. A tipli furatok fúrása előtt ellenőrizze a konzolt.
Ha nem tudja, mi van pontosan a vakolat, a festék vagy a tapéta mögött, kis mintanyílások segítenek meghatározni az aljzat típusát. A fúrásból származó por segít meghatározni az anyagot, amelyből a fal készül.

Konkrét mesterséges anyag, cement-adalékanyagok-víz keverékéből áll. A beton két csoportra oszlik: normál beton és könnyű beton. A DIN 1045 szerint a betont C-vel (Beton = beton) és két számjegyből álló két szám jelöli.
A minta fúrásakor a beton finom fehér vagy szürke port eredményez.

tól től szilárd tégla és a habarcs falazatból készül. Mivel a téglák nyomószilárdsága gyakran nagyobb, mint a habarcsé, a rögzítést mindig téglában kell elvégezni. A téglák különböző típusúak, pl. tömör tégla, sűrű szerkezetű. Ezeknek a tömör tégláknak nincs üregük, és nagyon ellenállnak a nyomásnak. Barlangfelületük kevesebb, mint 15%.
A minta fúrásakor a sima tégla összetéveszthetetlen vörös port eredményez.

Perforált téglák, sűrű szerkezetűek, gyakran ugyanabból az anyagból készülnek, nyomásállóak, mint a tömör szerkezetű tömör tégla, de az üregek miatt nem tudják átvállalni a nyomást. Ezért a rögzítéshez speciális üregekre szolgáló horgonyokat kell használni, amelyek túlmutathatnak ezen az üregeken.
A minta fúrásakor a perforált tégla világos vörös/narancs színű port eredményez. Ezenkívül fúráskor észreveheti, hogy az anyagot üregek haladják át.

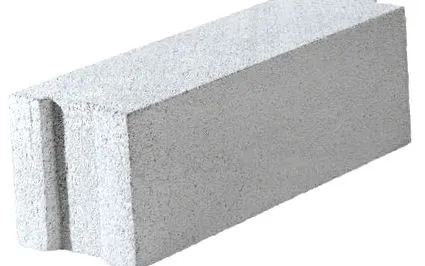

BCA-Kissé ellenáll a tömörítésnek és sok pórusú. Az optimális rögzítéshez speciális tiplikre van szükség, pl. tiplik a BCA-hoz vagy tiplik a keretekhez.
A minta fúrásakor a BCA világosszürke, durva szemcsés port eredményez.

Fali csempe, gipszkarton és szálerősítésű gipszkarton alacsony ellenállású vékony lemezek. Esetükben üreges horgonyokat használnak, amelyeket a lemezek mögött rögzítenek. A DIN 18183 előírásokat be kell tartani.
A minta fúrásakor a karton finom, fehér port eredményez. Ezenkívül fúráskor észreveszi, hogy a lemezek mögött üreg található.

Szigetelő táblák, mint például a polisztirol táblák, a merev poliuretán hablemezek stb., alacsony nyomószilárdsággal rendelkeznek és sok pórusúak. Ebben az esetben a nagy külső menettel rendelkező speciális tiplik ideálisak a könnyű rögzítésekhez.

Mely tipliket és milyen célra használják?

Nem látja az erdőt a fák miatt? A HORNBACH segít mindig megtalálni a megfelelő tiplit a projektjéhez, ehhez mindenekelőtt fontos tudni, hogy mi a különböző típusú tipli és hogyan működnek.

Itt van egy áttekintés:

Táguló tiplik és univerzális tipli

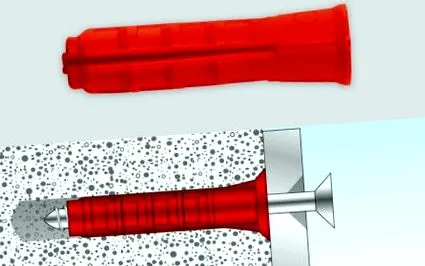

Tágulási tiplik

A táguló tiplik ideálisak minden szilárd építőanyag markolatához.

Konkrét
Tégla falazat

Az univerzális tiplik bármilyen falra alkalmasak. Betonban és tömör téglában kitágul, jól rögzül a tartóban. Perforált téglában és fali csempékben csomózással hat. A lehorgonyzás lehetővé tételéhez a dübel végén anya található.
Szerelő konzolok:

Konkrét
Tégla falazat
Perforált tégla
BCA
Fali csempe, gipszkarton, szálerősített gipszkarton

Többzónás tágulási tiplik

Ezek a tiplik, más néven párhuzamos tágulási dübelek, két tágulási testből állnak, amelyek ketté vannak osztva, 90 ° -ban elosztva. Az erők eloszlása a téglában négy irányban egyenletesen és finoman zajlik. Ezért ezek a tiplik különösen alkalmasak függőleges résekkel rendelkező magas téglákhoz, de szabálytalan régi falazatokhoz (pl. Felújítások) és tömör tégla falazatokhoz is használhatók.
Szerelő konzolok:

Konkrét
Tégla falazat
Perforált tégla
BCA

Horgonyok üregekhez

Gipszkarton tiplik

A gipszkarton tiplik a gipszkartonra történő gyors felszerelésre szolgálnak.
Szerelő konzolok:

fali csempe
gipszkarton
Megerősített gipszkarton

Tiplik összecsukható rugóval

A rugós csapok ideálisak lámpák, függönyrudak stb.
Szerelő konzolok:

fali csempe
gipszkarton
Megerősített gipszkarton

Fém horgonyok üregekhez

Az üregek fém horgonyai ideálisak nagy terhelések rögzítésére metrikus csavarok (M5 és M6) segítségével. A tipli behelyezése a furatba egy speciális fogóval lehetséges.
Szerelő konzolok:

fali csempe
gipszkarton
Megerősített gipszkarton

Az univerzális tiplik a lemezek és az üregek mögött horgonyoznak. A lehorgonyzás lehetővé tételéhez a dübel végén anya található. Az univerzális tiplik szilárd építőanyagokban is felhasználhatók.
Szerelő konzolok:

Konkrét
Tégla falazat
Perforált tégla
BCA
fali csempe

Speciális tiplik

A hosszú rudas tiplik alkalmasak a beépítendő keretben lévő furatokon keresztül történő behelyezésre.
Szerelő konzolok:

Konkrét
Tégla falazat
Perforált tégla
BCA

Fém tiplik keretek rögzítésére

Fém tiplik fa, fém és műanyag ablak- és ajtókeretek keretének rögzítésére.
Szerelő konzolok:

Konkrét
Tégla falazat
Perforált tégla
BCA

Tiplik a körömcsavarokhoz

A körömcsavaros tiplik ideálisak ütésszereléshez. Helyezze a tiplit, és nyomja meg a körömcsavart - kész!
Szerelő konzolok:

Konkrét
Tégla falazat
BCA

Speciális dübeleket, például BCA dübeleket használnak nagy terhelések horgonyzására festetlen BCA blokkokban.
Szerelő konzolok:

Perforált tégla

Dugók szaniterek vagy mosdók rögzítésére

Ezeket a tipliket kifejezetten szaniterek, pl. mosdókagylók.
Szerelő konzolok:

Konkrét
Tégla falazat
BCA

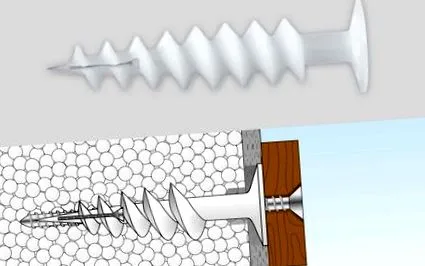

Tiplik a szigeteléshez

A szigetelő tiplik alkalmasak postaládák, kültéri lámpák stb. hőszigetelésben és merev hablemezek összekapcsolásában.
Szerelő konzolok:

Szigetelő táblák (polisztirol táblák, merev poliuretán hablemezek stb.)

Kémiai horgonyok

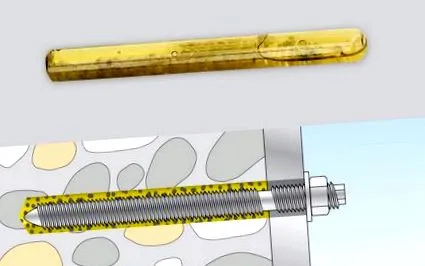

A kétkomponensű rögzítőhorgonyok meghosszabbítási nyomás nélküli rögzítésre alkalmasak. Üveghabarcs-kazettából állnak, mézszerű poliészter gyantával, edzővel és kvarchomokkal töltve. A megfelelő menetes rudat lassan helyezzük be a fúróval.
Rögzítő tartó: beton

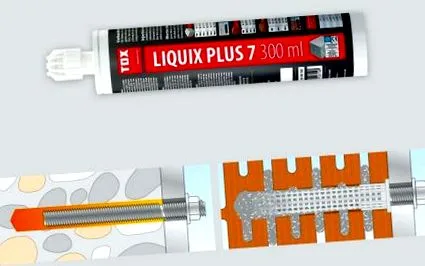

A kötőhabarcs tágulási nyomása nélküli rögzítés rövid távolságokat tesz lehetővé az élektől és más tiplikektől. A kötőhabarcsot töltettel töltjük be és helyezzük a horgonyrúdba.
Üreges téglák és kamrák esetén szitahüvelyekkel dolgozzon a habarcs mély lyukakba történő befecskendezésével.
Rögzítő tartó: beton

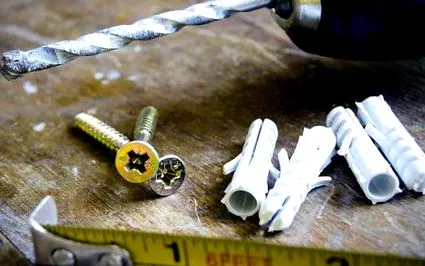

Lyukak készítése a tiplikhez - Így kell csinálni!

Mérettől és tartástól függően a tipli lyukak többé-kevésbé gondosan készülnek. A fúrást mindig derékszögben végezze, és fúrás közben soha ne változtasson irányt. Ez különösen fontos a puha építőanyagok esetében.

Dübellyukak készítésekor két fontos dolog fontos: a fúrási mélység és a furat mérete.

Kevés kivétellel a fúrási mélységnek nagyobbnak kell lennie, mint a rögzítési mélység. Különösen a műanyag tiplik esetében hely szükséges a csavar felfogásához, amely elvileg kissé kinyúlik a tipli hegyéből. Általában az egyes termékeknél a megfelelő fúrási mélységet is feltüntetik. Ha a fúrási mélység nincs feltüntetve, adjon hozzá + 10 mm-t a tipli hosszához.
Normál esetben a furat méretére az összefüggés érvényes: tipliátmérő = furatátmérő.
Puha építőanyagok esetében a furatnak 1 mm-rel kisebbnek kell lennie a tipli átmérőjénél.
A fúrási módot az aljzattól függően választják, amelyben a lyukat fúrják.

Rotációs fúrás * Ütős fúrás Fúrás perforáló kalapáccsal

Fúrjon ütőhang nélkül	Ütős fúrógép könnyen	Rotációs kalapács erős ütőhangszerekkel és gyors fúrási haladás.
Olyan médiák számára, mint

* Rotációs fúrás esetén ügyeljen arra, hogy az építőanyagok közötti hidak ne szakadjanak meg, és hogy a furat ne legyen túl nagy.

Emlékezik!

A tipli furatok fúrása előtt ellenőrizze a rögzítőkeretet elektromos kábellel és csődetektorral. A készülék érzékeli az elektromos kábeleket és a vízvezetékeket, valamint a szerelvényeket.
A tipli behelyezése előtt porszívózással vagy fújással tisztítsa meg a lyukat.
Kerámia burkolólapokkal burkolt falburkolat esetén a csempéket mindig fúrja fúrással. A normál kőfúrók fúrásra alkalmasak. Ideális, ha a tiplik a lemezek közötti csatlakozásokba kerülnek. Ily módon a kerámia burkolólapok sértetlenek maradnak.
Tégla vagy üreges tömbök esetén győződjön meg arról, hogy a tipli tágulási terület első fele minimálisan egy kőfalba van rögzítve.
A nejlon tágulási tiplik maximális tartókapacitását csak akkor érik el, ha a legnagyobb csavarátmérőt választja. A csavar hegyének legalább egy csavarátmérővel meg kell haladnia a tipli hosszát.

A helyes távolság a tiplik között

Annak biztosítása érdekében, hogy a beeső terheléseket biztonságosan lehessen vinni a dübelről az aljzatba, és hogy a dübel ne szakadjon meg vagy romoljon el, a dübeleket bizonyos távolságokra kell felszerelni.
Az építőanyag szélétől való távolság az úgynevezett éltávolság. A tiplik közötti távolságokat tengelytávolságnak nevezzük.

Műanyag tiplik esetén az éltávolság általában a rögzítési mélység kétszerese (= A).
A tiplik közötti távolság a rögzítési mélység négyszerese.

Röviden megfogalmazva: éltávolság = 2 x A tiplik közötti távolság = 4 x A
