Rolf sötétkamra technológiája - mérleg
A fotófürdők önkészítéséhez meg kell ismételni a felhasznált vegyi anyagokat. A kereskedelmi mérlegek drágák a felhasznált vegyszerek költségeihez képest.
Annak érdekében, hogy a munka kezdetén alacsonyak legyenek a költségek a saját receptjeivel, 3–5 € befektetéssel rövid idő alatt maga is elkészíthet egy nagyon pontos skálát. Fő gondolat: A mérleg annál érzékenyebb, annál kisebb a mérlegnyaláb súlya. Ezért egy „könnyű” skála és ezért a bal kar a bal oldalon: elméletileg megrövidítheti ezt a részt, de akkor a súlymérleggel párhuzamosan nagyobb súlyt kell adnia a futórúd egyensúlyának megteremtése érdekében. Ez a további súly jelentősen csökkentette az egyensúly érzékenységét.
Ehhez szükségünk van (esetleg a legközelebbi lakberendezési boltból/boltból):
1 alumínium profil T, U (vagy H) profillal.
Ezeket a profilokat 1 m hosszúságban árusítják. Vegyük a rendelkezésre álló legkisebbet, ennek 8 mm x 10 mm vagy 10 mm x 12 mm méretűnek kell lennie.
A kézműves dobozból (vagy a "csináld magad" boltból):
2-5 m galvanizált Nyakkendő drót, 0,8 mm vagy 1 mm vastag. A csupasz vashuzal rozsdásodhat, és ezzel veszélyt jelenthet a rozsdabetétek behatolása a tárgyba.
Ez a csavar válik a vízszintes gerendatengelysé, ezért klasszikus fakavarnak kell lennie, amelynek területe a fej alatt van nélkül Van szál. Hogy a kerek vagy süllyesztett fej nem számít, a fejet később fűrészelik.
kb. 30 cm-es tetőrács vagy panellemez,
20 cm x 25 cm forgácslap vagy rétegelt lemez, 8 mm vastag vagy vastagabb.
Ezek az alkatrészek megtalálhatók egy lakberendezési üzlet hulladékkosarában.
1 joghurtos csésze, lehetőleg félgömb alakú talppal
A Batten (vagy a panel panel) emeletként szolgál, amelyre a Forgácslap ragasztva vagy csavarozva van. A konzolgerenda (balra) később viszi az egyensúlygerendát. Itt vehet egy kb. 8 cm hosszú szalagdarabot, 1 cm x 1 cm, vagy szétválaszthatja a tető lécének többi részét. A túlnyúlásnak kb. 50 mm-nek kell lennie. Miután ezt a keretet összeraktuk ragasztóval, hagyjuk megszáradni. A mérlegnyaláb jobbra látható két alakváltozási határa csak a mérleg elkészülte után kerül rögzítésre.
A csavart elölről, a bal szélétől kb. 10 mm-re, oldalról a konzolgerendába csavarják, esetleg kissé előfúrják, hogy elkerüljék a fa szakadását. A csavarnak kb. 20 mm-rel ki kell nyúlnia a fából. Most a keretet csavaros szorítóval rögzítik az asztalhoz, és a csavar fejét fémfűrésszel fűrészelik le. Egy reszelő segítségével reszelje a csonkot prizma alakúra, hegyes élével felfelé, ügyelve arra, hogy a felső éle a lehető legegyenesebb legyen. Maga a széle még mindig kissé érdes lehet.
Most következik az építkezés egyik kritikus művelete:
Most, hogy egy kicsit befejezte a lyuk széleit, egy hornyot kell készítenie a lyukban a korábban reszelt vágóél számára. Ezt viszonylag pontosan kell megtenni, ha ezt nem sikerül megtenni, a mérleg később pontatlan lesz, mert egy túl széles, vagy akár több tartóhoronnyal rendelkező horony reprodukálhatatlan távolsághoz vezet a tengely és a mérőtálca felfüggesztése között, így a mérleggeometria nem reprodukálható, ezért pontatlanságok fordulnak elő.
A következő eljárás bevált:
A használt szál úgynevezett „kézi cérna” (gombok varrására szolgál) vagy poliészter cérna, a „normál” varrócérna túl vékony! Először három 20–25 cm hosszú szálat csomóznak a mérőtálca lyukaiba, csipesz segítségével hasznos lehet. Most a három szálból (A) kettőt összekötünk a szokásos csomóval (egyszerű Weber-csomóval), olyan magasságban, amely lehetővé teszi a mérőedény szabad mozgását (kb. 70 mm-es szálhossz), vagyis a joghurtos pohár aljától a a csomóig + a horog hossza nem haladhatja meg a „mérleggerenda tetejétől az állvány aljáig” távolságot, különben a csésze mérés közben ráül (!). Mielőtt szorosan meghúzná a csomót, fűzze be a harmadik szálat (B) a csomón (nem kötözve), és csak kissé húzza meg a csomót. Ha két ujja között tartja a csomót, akkor a harmadik laza szálat előre és hátra húzhatja, főleg csipesszel, amíg a csésze vízszintes lesz, és csak a csomó által tartott három szálon lóg.
Miután ezt elérte, a csomót végül meghúzza és rögzíti egy csepp univerzális ragasztóval vagy zapon lakkal.
A mérőtálca felfüggesztése egy horog, amely átfogja a behelyezett profilt, és egy rövid, 0,8 mm-es vagy 1 mm-es kötélhuzalból áll. A szálak ide vannak kötve. A horognak elég nagynak kell lennie ahhoz, hogy az edényt a gerendákról könnyen rögzíthesse és leválaszthassa a korábban bevont két rés segítségével.
A mérlegskála normál skála lehet, a következő felépítéssel:
Tehát egy 11 pontos skála (0-tól 10-ig), egyenként 10 felosztással. Ebből láthatja, hogy a következő területekkel rendelkezik:
0,01 g - 0,1 g 0,1 g - 1 g 1 g - 10 g 10 g - 100 g
mérlegelhet. Könnyedén elkészítheti a méretarányt egy grafikus programmal, lehetőleg egy A4-es papírlapon, így kb. 200 mm hosszúságot kap (az első dobáshoz 20 mm távolságra kell lennie egy osztásnak, azaz 1–2-re). birtokolni). Számítógépes programunknak képesnek kell lennie arra, hogy ezt a méretarányt később, bármilyen kívánt méretben kinyomtassa, különben szükségünk van egy fénymásolóra egy olyan fénymásolóval, amely a lehető legnagyobb mértékben változtatható nagyítást/kicsinyítést teszi lehetővé. A skála szélességének kisebbnek kell lennie, mint az alumínium profilunk szélessége, mert később egyszerűen scotch szalaggal ragad rá a profilra, és még nincs kész!
Itt találhatók a legkülönbözőbb formátumú, csomagolt ZIP fájlként történő letöltésre alkalmas mérlegek, amelyek megfelelő programban történő további feldolgozáshoz szükségesek:
A következő beállítások alapjául a mérleg jobb oldalán lévő ütközőket csavarhatjuk a mérleggerenda maradványaiból (vagy más fémlemez alkatrészekből). Ezen a ponton a mérlegnyaláb löketét kb. 20 mm-re kell korlátoznia.
A mérlegnyalábunknak most, amikor egyedül ül az egyensúlytesten, kiegyensúlyozottnak kell lennie, ezért vízszintesen lógnia kell. Ha nem, akkor először egy skót szalagot és esetleg egy darab kartont kell rá raknunk a végén, amely még mindig feláll.
Most felakasztjuk a kosarat a mérőlap horgának a korábban reszelt hornyaiba, és egy drótból készült súllyal kiképezzük, amelyet valahol jobbra felakasztunk és mozgatunk. Ez az egyensúlyi súly mostantól a kiigazítás hátralévő részében pontosan elakad ezen a ponton!
Most a dróttekercsből két darab drótot vágunk ki: 1 x 5 cm és 1 x 50 cm, a lehető legpontosabban. Egy 5 cm-es darab U alakúra van hajlítva és súlyként szolgál a mérleg jobb oldalán. Az 50 cm-es darabot feltekerjük a kosárba, és a jobb oldalon az 5 cm-es darabot jobbra toljuk, amíg a mérleg be nem tarázódik. Ezt a pontot tűvel jelöljük. Ez a „10” számjegyünk. Ha most megmérjük a távolságot a 10. számjegy és a mérlegnyaláb tengelye között (= 0), akkor tudjuk a skálánk pontos hosszát a következő nyomtatáshoz, vagy a skálát a fokozatmentes másológépen kell használnunk a másolóüzletben. A másolási méretarány ennek megfelelően változik. Mindenesetre a mérleget papírcsíkként vágják ki és egy mérőszalaggal ragasztják a mérleggerendához, ahol a „0” pontosan a mérleggerenda tengelyén van, a „10” -nek a megfelelő jelölésen kell lennie.
A mérlegem hossza 0-tól 10-ig 197,5 mm volt, vagyis a mérőtányér bevágásai és a nulla pont közötti távolság 19,75 mm, és ezzel elég jól eltaláltam a 20 mm-t. A szükséges skálahossz számomra 197,5 mm (197 vagy 198 is csináld)
7) Hozza létre az abszolút súlyokat
Mérlegünk „viszonylag” nagyon pontos, most olyan hordósúlyokat kell gyártanunk, amelyek szintén „abszolút” pontosságot biztosítanak.
A hordósúlyok előállításához szükségünk van huzalra és szükség esetén pár alátétre (különböző méretű és vastagságú), anyákra stb., Ha lehet, mindenre horganyzottak (lásd az alábbi fotót)
A kiigazításokhoz általános érméket használunk, itt példaként euroérméket használunk. Nagyon érzékeny 10 x 2 € - és 2 x 1 € - érme (= 100 g) készlettel megy olyan helyekre, ahol megfelelő mérlegeket találhatunk (iskola, ékszerész, esetleg orvosi rendelő, fogtechnikus, gyógyszertár), és kérje őket megfontolás. Akkor tényleg viszonylag biztosnak kell lennie abban a helyzetben, ahol most van, és pontosan állítsa be a 10,0 sor mellé, amikor beállítja a hordó súlyát. Vagy odamész egy zacskó összegyűjtött érmével, és addig cseréled az érméket, amíg nem lesz 12 érméd, amelyek együttesen pontosan 100 g-ot nyomnak. De ez eltarthat egy ideig, és biztosan nem fog megbarátkozni vele. Talán lehet egy 100 hét súlyért könyörögni egy súlykészletből egy hétvégén.
Ha ez nem lehetséges, hinnünk kell az euróérmék közzétett súlyát (forrás: Deutsche Bundesbank; a megengedett tűrések nagyságát sajnos nem teszik közzé, de nem jut eszembe semmi, ami általánosan hozzáférhető és pontosabb legyen):
Mennyire pontos az érme súlya? Egy kis áttekintés érdekében érméket gyűjtöttek, amíg mindkét típusú 20 érme rendelkezésre állt. A statisztikusok ezt a mintát túl kevésnek tartják, tekintve az érmék millióit, de a mérlegelés legalább trendet mutat. Az érméket egyenként lemértem a mérlegemmel, és területekre osztottam.
Az eredmények meglepőek: Az 1 eurós érmék elterjedése nyilvánvalóan jóval alacsonyabb, mint a 2 eurós érméké. A 20 eurós darabok közül 19 a 7,5 g ± 0,05 g tűréshatáron belül van, míg a 2 eurós darab sokkal nagyobb terjedéssel rendelkezik és átlagosan 8,4 g. Ez megmagyarázza, hogy 100 g-os súlyom (10 + 2) valószínűleg csak (84 + 15) g volt, és az 1 eurós érmék ekkor 7,6 g-ként jelentek meg.
Tehát például 10 € 1 érmét teszünk a tálba (= 75 g, a 12 90 g lenne), és most pontosan bütykölünk (!) A 7.5 (vagy 9) skálaegységgel a súlyunk, amely aztán a 10 g futósúly lesz . Ehhez alátéteket, anyákat vagy más tárgyakat akasztunk a huzalunkra, amíg az egyensúly ki nem egyensúlyozódik. Célszerű a mérlegnyalábot ismét óvatosan függőlegesen eltolni, ha úgy tűnik, hogy elérte az egyensúlyt. Még mindig lehet néhány javítás. Az utolsó kiegészítések ismét néhány cm-es huzalok. Miután a mérleget tarírozták, a súlyokat felhajtják és összekapcsolják, NÉLKÜL hogy valamit hozzáadnak vagy elvisznek (például levágják a felesleges huzalt). A hordósúlyokon szintén nincs festék, scotch szalag vagy bármi más!
A hordósúlyokat a legjobban úgy lehet meghajlítani, ahogyan azt a vázlat mutatja, természetesen figyelembe kell venni, hogy a tartó a súly része. A 100 mg-os és a 10 mg-os súly csak egy horog, mint a kapcsos.
Ezt megteheti egy lépéssel tovább a megosztással. Ehhez a rúd bal végére 197,5-re tettem egy jelölést, a jobbra pedig a 10 mg-os súlyt. Ezután vágjon le egy 5 mm széles csíkot a normál háztartási alumínium fóliából, körülbelül 8 cm hosszú. Ezt most a jelölés bal oldalán helyezzük el, és addig rövidítjük, amíg az egyensúly egyensúlyba nem kerül. Most vegye le a szalagot, mérje meg a hosszát és ossza el 9-vel. Ezután jelölje meg a szalagon az 5., 7. és 9. pozíciót, majd vágja át. Ezután van egy 5 mg, kettő 2 mg és egy 1 mg tömeg (ek) (legalább körülbelül;-)!). Ha ezután mindent levesz a mérlegről, és kiszaggatja, akkor látom, hogy amikor 2 mg-ot vagy 3 mg-ot tesz rá, a sáv lassan lefelé mozog. Ekkor a skála érzékenysége: ez az érték nem rossz. Az 1 mg tömeg egy négyzet, amelynek élhossza kb. 5 mm, az említett szokásos háztartási alumíniumfóliából készül.
Itt újra megtekintheti az összes részletet

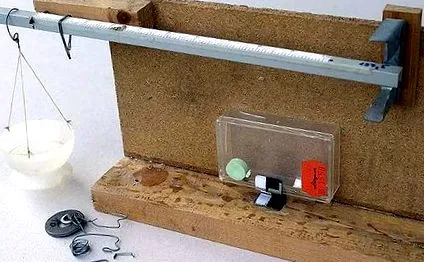

A teljesen összeállított mérleg az első képen látható. Azt is meg kell jegyezni, hogy a mérlegek önsúlyát továbbra is egy önsúlynak kell egyensúlyban tartani. Ez ismét huzalból készült, és a jobb felső sarokban látható 4. képen látható. Alapjáraton, azaz üres mérőtálcán és futósúly nélkül a mérleggerendának vízszintesnek kell lennie. A saját súlyát kissé szorosan tekerjük a rúd köré úgy, hogy véletlenül se mozoghasson, de mégis mozgatható legyen, mert minden mérés a mérleg nulla helyzetével kezdődik.
Valójában nincs semmi különös szempont, kivéve, ha nagy mennyiségeket (pl. 100 g szulfitot) kell mérnie két tételben б 50 g.
És még néhány megjegyzés a pontosságról: lenyűgöző, hogy pontosan megismételheti a méréseket ezekkel a mérlegekkel, és pontosan ez számít. Mivel mindenki tudja, hogy a filmek fejlesztése egyébként is kalibrációs folyamatot igényel, vagyis az időket a saját munkastílusához, a saját hőmérőjéhez (hatalmas hibaforrás, lásd a külön oldalt) és a kívánt negatív jellemzőhöz kell igazítani. Ezzel a kalibrálási folyamattal kompenzáljuk a skálánk abszolút hibáit. De nagyon biztosak lehetünk abban, hogy a következő mérlegeléskor ugyanannyi vegyszert fog meghatározni, mint az első alkalommal.
Ha nagyon pontos akar lenni, készíthet magának egy 0,5 g-os és 5 g-os hordósúlyt is annak érdekében, hogy nagyobb pontosságot érjen el az 1 g - 5 g és a 10 g - 50 g tartományban, mert a mérleg annyira pontosabban minél távolabb van a hordósúly a tengelytől. De nem ismerek olyan vegyszert, amely 1 l-ben - 10 g feletti mennyiségben - jelenne meg, amelynek mennyiségének nagyon pontosnak kell lennie ahhoz, hogy reprodukálhatóan fejlődhessen. Ez bizony nem nátrium-szulfit: sokáig mérem a 100 g-ot a D76-ban ömlesztett mérettel (egy átlátszó kész pudingpohárral), amelybe pontosan mért 100 g-os mennyiséget töltöttem be, majd markerrel rögzítettem a szintet. Azóta ezzel a pohárral mértük a 100 g-ot, és ennyi.
