300B egyvégű csőerősítő
Kisfeszültségű tápegységek
Azért választottam a csövek izzószálainak egyenárammal való ellátását, mert néma erősítővel szeretnék a végén lenni. Ez a lehetőség megkérdőjelezhető, mert a weben olvasható vélemények azt mutatják, hogy vannak támogatói az alternatív fűtésnek. Közvetett fűtésű csöveknél miért ne, de közvetlen fűtésű csöveknél, mint a 300B csőnél, ez bonyolulttá válik, mert az izzószál és a katód összekeveredik, és az alternatíva 50 Hz-re történő bekapcsolása a katód nem nagyon tetszik nekem. A váltakozó áram potenciométerrel történő kiegyensúlyozására tett kísérletek, amint az egyes diagramokon látható, meglehetősen kényes és gyakran nem kielégítő.
Sok barkácsoló használ szabályozókat. A komoly gyártók által gyártott SE 300B erősítők, akik kiváló minőségű erősítőket gyártanak, szintén használják. Végül, a nagyszerű technikusok (akiknek nevét elhallgatom, mert elfelejthetek néhányat) úgy vélik, hogy nagyon stabil száladagolásra van szükség a cső specifikációiban előírt névleges értéknél.
A szilícium-egyenirányítók használatának egyik nehézsége az, hogy a diódák meredek élváltást hoznak létre fordított áramcsúcsokkal (hagyományos diódák). Ezek a csúcsok vezetett és sugárzott parazitákat generálnak, amelyek szennyezik és zavarják a transzformátor tekercsei, az összes többi áramkör és a környező áramkörök közötti kapcsolatok. A fakuló vagy ultragyors, egymást átfedő diódák használata alig okoz ilyen típusú interferenciát. A szűrés után a rektifikálás után is célszerű gondoskodni.
Francis Ibre "Természetesen, egy audiofil útvonala" című könyvében az áramellátás témájával foglalkozik, bemutatva egy nagyon hatékony feszültségstabilizátor diagramját, amely egy "állítható Zener-dióda" nevű TL431 szabályozót és egy Darlington TIP142 tranzisztort használ. Hagytam az olvasókat, hogy olvassák el a fent említett könyv erről az áramkörről szóló cikkét, vagy azokat a beszélgetéseket, amelyeket erről az áramkörről talál a speciális fórumokon, különösen az Elektor
Tehát tanulmányoztam a témát, és ezzel végeztem:
VIGYÁZAT: Ezek az ábrák egy elméleti tanulmány eredménye, amelyet egy kísérletnek kell igazolnia. Ezért arra hívják őket, hogy a kapott eredmények alapján fejlődjenek.

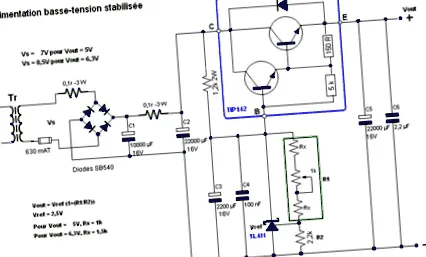

Kisfeszültségű stabilizált tápegység
Az alábbiakban látható az áramköri lap, amelyet rajzoltam.
Az "alacsony feszültségű tápegység" szavakat körülvevő piros keret határolja a Darlington TIP142 tranzisztor hűtőbordáját. Minden bizonnyal könnyebb lenne megvásárolni a hőelvezetéshez kalibrált kereskedelmi hűtőbordát, de szeretnék egyszerűbbé és kissé gazdaságosabbá tenni 2 mm vastag alumínium L alakú gyöngy használatával. Mivel a nyomtatott áramkör ábrája "felülről látható", a nagy piros vonal a karnis függőleges oldalát jelöli, amelyen a Darlington lesz rögzítve.
Kisfeszültségű áramellátás áramköri lap
Következő lépés: megvalósítás: expozíció, expozíció, vasperklorid maratás, fúrás és alkatrészek hegesztése. Mint a mindennapi élet.
Első gyártott prototípus: (Kisfeszültségű tápegység)
Vezetékes kisfeszültségű tápegység
Végül bekötöttem a (nagy) 22000 µF-os kondenzátort a szűrő fejébe, vagyis a diódahíd kimenetére.
Úgy látom, hogy szélesre terveztem, és képesnek kell lennem a felszínre jutni.
itt jól látható az alumínium lökhárító U-profilja. 2 távtartóra van felszerelve, hogy megakadályozza egyrészt a nyomtatott áramkör közvetlen érintkezését, másrészt megkönnyítse a levegő keringését.
Felülnézet. Az egyenirányító diódák alig melegednek, így képes leszek meghúzni őket, és a hosszában néhány mm-t nyerhetek.
Mit is mondjak ? Elég jól működik, és a feszültség nagyon stabil. Itt tesztelték 5 V-os változatában (mivel nekem van ad hoc transzformátorom) a feszültség tíz mV-kal változott több órán keresztül. Az 1 amper áramerőssége jelentősen felmelegíti a radiátort, de mivel csak 6,3 V feszültség mellett fogok 600mA-t fogyasztani, rendben kell lennie. Az elsőre mindig felszerelhettem egy második párkányt.
Az 5 V kimenet eléréséhez az állítható TL431 zener feszültségét kissé meg kell növelni 1,5 V-mal.
Ezen túlmenően a 2 szűrőkondenzátor között elhelyezkedő ellenállást pontosan be kell állítani a Darlington TIP142 kollektor (bemenet) és emittere (kimenete) közötti feszültségkülönbség korlátozása érdekében, mert ez a feszültség és az áram szorzata megadja a szétszórt teljesítmény, amely miatt felmelegszik, és 4-5 W-ig melegszik !
Szál- és polarizációs tápegység diagram
