Az elektromos tűzhely csatlakoztatása - 230 V és 400 V
Ebben a pillanatban a névleges feszültségek Romániában 230 V (egyfázisú) és 400 V (háromfázisú), ezért villanytűzhely vásárlásakor tudnia kell, hogy milyen feszültség áll rendelkezésre otthonában, hogy kiválaszthassa azt a kályhát, amely ezzel a feszültséggel működik.
Kályha és főzőlap, amelyek egy- vagy háromfázisúak
Kályha indukciós főzőlappal és elektromos gőzsütővel az AEG Premium-tól
A legjobb indukciós főzőlap 2020-ban
Ha például csak 230 V feszültség áll rendelkezésre, akkor villanytűzhelyet kell vásárolnia, amely 230 V-val működik, ha úgy dönt, hogy 400 V-val működik, és 230 V-ot szolgáltat, akkor a fűtőelemek nem fognak működni névleges, és az egyes fűtőelemek által kifejlesztett hő sokkal kevesebb lesz.
És ha egy 230 V feszültségre tervezett elektromos tűzhely 400 V feszültséggel táplálja, akkor tönkremegy, vagyis a fűtőelemek, a kijelző és más elektromos alkatrészek kiégnek.
Az elektromos tűzhely csatlakoztatásának bemutatásához példaként szolgálok: ennek a kályha modellnek névleges teljesítménye körülbelül 10 KW, a tápfeszültsége 230 V, ezt a feszültséget egyfázisú vagy háromfázisú csatlakozással lehet táplálni, módosítva az összekötő hidak helyzete az alábbi képeken látható módon.

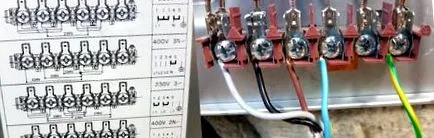

Elektromos csatlakozási hidak
Annak érdekében, hogy a terminálcsatlakozásokat a tápfeszültségnek megfelelően hozzák létre, a csatlakozási hidakat az egyes helyzetekre meghatározott módon kell elhelyezni.

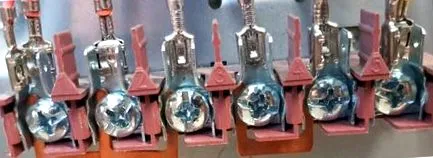

Ennél a tűzhelynél a gyártó 3 csatlakozó hidat biztosít, és úgy néz ki, mint az alábbi képen.
230 V egyfázisú csatlakozás (fázis és nulla) és földelés
A földeléssel ellátott 230 V egyfázisú csatlakozáshoz a gyártó által biztosított elektromos csatlakozás a következőképpen néz ki:
Mint látható, két összekötő hidat használunk az 1., 2. és 3. sorszámú sorkapcsok összekapcsolására, amelyekre az ellátási fázis (L1) lesz felszerelve.
A harmadik összekötő híd a 4. és 5. kapocs csatlakoztatására szolgál, amelyekre az elektromos hálózat nullát (N) kell felszerelni.
A földelő vezeték csatlakozik az utolsó csatlakozóhoz.

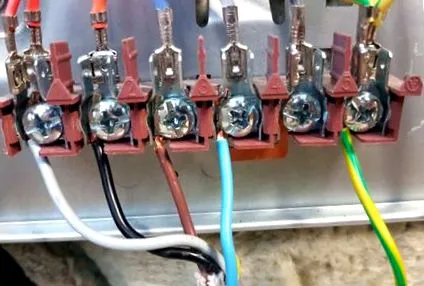

A hidaknak az egyfázisú verzióhoz való csatlakoztatásának úgy kell kinéznie, mint az alábbi kép
A tápkábelt az alábbi képen látható módon kell csatlakoztatnia, amelyben a barna vezeték az elektromos hálózat fázisa (L1) és az első 3 terminálhoz van csatlakoztatva, a kék vezeték pedig az elektromos hálózat nullája (N), és a 4. és 5. kapocshoz van csatlakoztatva.
A sárga/zöld vezeték földelt és csatlakozik az utolsó csatlakozóhoz.
Az egyfázisú csatlakozáshoz nagyon fontos, hogy az ellátó áramkör megfelelően legyen méretezve, hogy ne legyenek problémák a kábel túlmelegedésével.
Például ennek a villanytűzhelynek a példájaként tekintve, amelynek névleges teljesítménye kb. 10 KW, egyfázisú áramellátás kb. 40 A, ami nagy áramértéket jelent, és ezt a hálózat méretezésénél figyelembe kell venni. elektromos tűzhely tápellátása.
Ez a kb. 40 A áram elnyelődik a hálózatból, amikor az összes főzőlap és sütő egyidejűleg működik, és egyesek, akik alulméretezett tápkábeleket használnak, javasolják a sütő egyidejű használatát és a főzési terület maximumát, így az elnyelt áram meglehetősen kicsi.
Háromfázisú csatlakozás (3 fázis, 1 null és 1 földelés)
A háromfázisú csatlakozásnál (3 fázis, 1 null és 1 földelés) a gyártó által megadott elektromos diagram így néz ki
Mint látható, ebben az esetben csak a 4. és 5. kapocs közötti összekötő hidat használjuk, amelyhez az elektromos hálózat nullája csatlakozik.

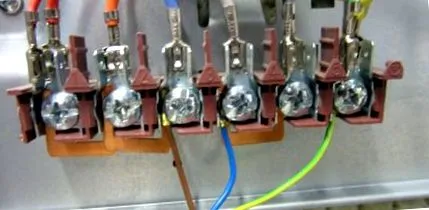

A tápkábelt az alábbi képen látható módon kell csatlakoztatnia, nevezetesen:
A szürke vezeték az 1. fázis (L1), és az 1. kapocshoz csatlakozik
A fekete vezeték 2. fázisú (L2) és a 2. kapocshoz csatlakozik
A barna vezeték a 3. fázis (L3), és a 3. kapocshoz csatlakozik
A kék vezeték a hálózat nullája, és a 4-5-ös terminálhoz csatlakozik
A sárga/zöld vezeték földelve van és csatlakozik a 6. kapocshoz
Nagyon fontos, hogy ezeket a csatlakozásokat erre felhatalmazott személy hozza létre, mivel ennek meg kell határoznia a tápkábel méretét, valamint a kábelt védő biztosítékot is.
Ezenkívül a tápkábelt a kályha névleges teljesítménye alapján kell megválasztani, ezért jó lenne egy felhatalmazott személlyel konzultálni, hogy a megvásárolni kívánt elektromos kályha táplálható-e a rendelkezésére álló elektromos berendezésből. vagy módosítást igényelnek.
