Peugeot 807 és Citro autóipari műszaki áttekintés; n C8 Tápellátás - M; módszerek és tanácsok

ÓVINTÉZKEDÉSEK

Az alacsony vagy nagy nyomású üzemanyag-ellátó körökbe történő beavatkozás előtt be kell tartani a következő utasításokat:

Ehhez permetezzen egy megfelelő szivárgásérzékelő terméket a beavatkozás tárgyát képező szerelvényekre. Hagyja a terméket megszáradni, majd indítsa be a motort, és ellenőrizze a szivárgást járó motor mellett, gyorsítva, majd közúti tesztet hajtva végre. Ha szükséges, cserélje ki a hibás alkatrészeket.

  • Tilos az injektort szétszerelni, az adapter csatlakozóját lazítani a nagynyomású csőből vagy a közvetlen 12 voltos tápfeszültségből.
  • A közös sínen nem ajánlott eltávolítani az adapter szerelvényeit a nagynyomású kimenetekről
  • Az injektorok dízel üzemanyaggal és ultrahanggal történő tisztítása tilos.

    • citro

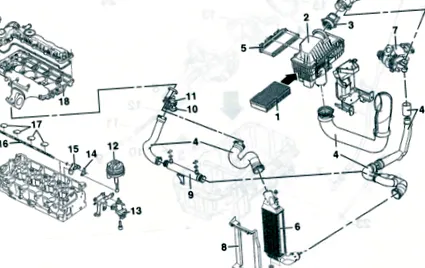

    Levegőellátás (DW12 motor)

    1. Légszűrő
    2. Légszűrő ház
    3. Légáramlásmérő
    4. Levegő tömlő
    5. Beszívott levegő fűtése
    6. Levegő/légcserélő
    7. Turbófeltöltő
    8. Levegő/légcserélő támogatás
    9. Levegő/víz hőcserélő
    10. Forró levegő adagoló
    11. Hideg levegő adagoló
    12. Levegő redőny vezérlő kapszula
    13. Kapszula vezérlő mágnesszelep
    14. Vezérlő kar
    15. Tengely megáll
    16. Szívócsap tengelye
    17. Felvételi redőnyök
    18. Szívócsonk.

    Levegőellátás (DW10 motor)

    1. DPF nélkül
    2. FAP-tal
    1. Légszűrő
    2. Légszűrő ház
    3. Légáramlásmérő
    4. Levegő tömlő
    5. Beszívott levegő fűtése
    6. Levegő/légcserélő
    7. Hideg levegő adagoló
    8. Forró levegő adagoló
    9. Levegő redőny vezérlő kapszula
    10. Kapszula vezérlő mágnesszelep
    11. Vezérlő kar
    12. Tengely megáll
    13. Szívócsap tengelye
    14. Felvételi redőnyök
    15. Szívócsonk.

    A nagy nyomású szivattyú eltávolítása és visszahelyezése

    1-19. Ábra

    A visszahelyezéskor vegye figyelembe a következő pontokat:

    • az előírt meghúzási nyomatékokat.
    • cserélje ki a nagynyomású csövet.
    • helyezze vissza és állítsa be a vezérműszíjat (lásd az érintett műveletet).
    • az akkumulátor újbóli csatlakoztatása után kapcsolja be a gyújtást és kapcsolja ki többször egymás után, hogy biztosítsa a levegő kiürülését, majd ellenőrizze az áramkör szivárgását.
